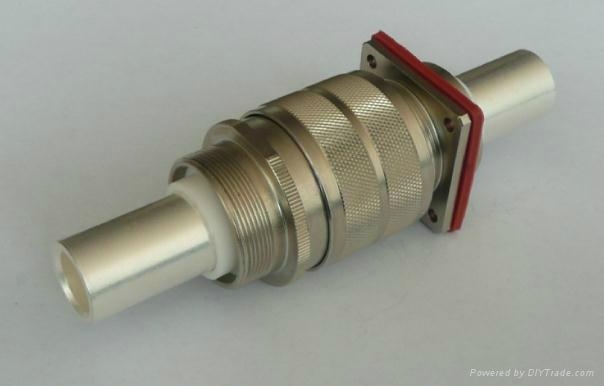

推拉自鎖大電流連接器

1.    綜述

康吉奧推拉自鎖大電流連接器適用於各種大電流連接場合，如電力分配系統、工業重載連接系統、電動汽車充電等。

康吉奧推拉自鎖大電流連接器採用“Sprtac”系列線簧技術，提供規格齊全的標準產品可以保証用戶快速、安全的連接系統。康吉奧可以根據客戶需求，提供專業化的設計和定製服務。



“Sprtac”系列線簧特性



針對大電流產生的熱量導致的能量損失，“Sprtac”系列線簧連接器採用雙曲麵線簧技術以降低接觸電阻，實現大電流的連接。



²  High cycle durability Up to 10,000 minimum mating/unmating cycles

高機械壽命，可高達10000次插拔

²  High current carrying capacity

高載流性

²  Low insertion force

低插入力

²  High reliability

高可靠性

²  Excellent shock and vibration resistance

抗震動、耐衝擊

²  Small in size

體積小巧

²  Self‐cleaning/wiping contact action

自潔淨功能



2.    主要特性

²  推拉式鎖緊機構，連接可靠、連接和分離方便快捷。

²  具有抗振動、防鹽霧、防電磁干擾的性能，有防塵、防等品種。

²  外殼材料為鋁合金機加工，符合軍用標準。可選銅合金或不鏽鋼。

²  共有3種殼體號，有100-300A等3種電流規格。

²  特別適用於需要盲插及狹小空間等場合。

²  廣氾應用於航空、汽車、船舶、工業、能源等頷域。



3.    產品系列及選型說明

1．產品大類

推拉自鎖連接器

       2.    殼體號

              14、18、22

       3.    殼體形式

              T - 插頭、Z - 插座

       4.    安裝方式

              1 - 牆式安裝、2 - 線纜連接(插頭只有線纜連接)

       5． 接觸件形式

              J - 插針、K - 插孔

       6.  接觸件電鍍

              1 - Ag、2 - Au、3 - 其他

       7.    接插件尾部連接方式

              W - 尾部外螺紋連接

              N   - 尾部內螺紋連接

              H   - 尾部螺紋過孔連接

       8.    殼體材料及表面處理

A - 鋁合金鍍鎳（如需其他材質及表面處理可定製）

       9.    鍵位



               插座（從正面看）                 插頭（從正面看）



鍵位標示	鍵位角度Y	色標
1	110°	銀色
2	135°	紅色
3	160°	黑色
4	200°	藍色
5	240°	綠色















4.    性能規範



額定電流

插針直徑	6mm	8m	10.3mm
額定電流	120A	200A	300A
