產品描述

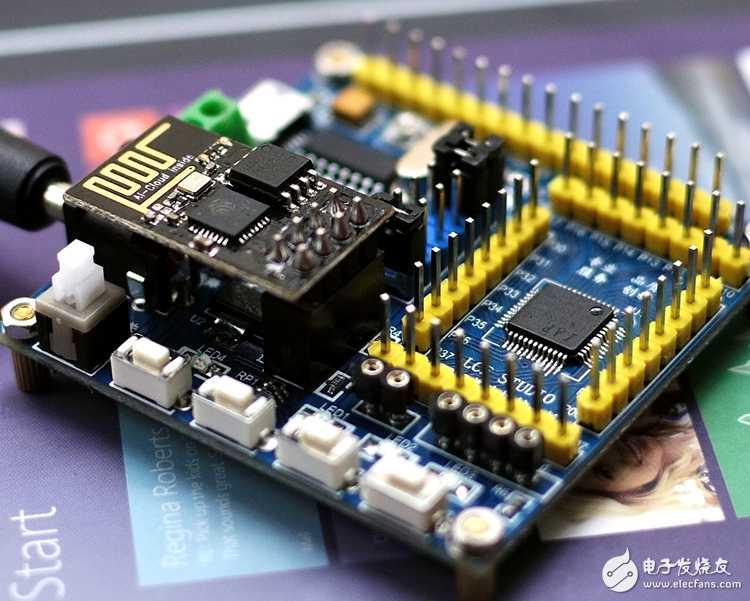

ESP8266

ESP8266芯片,雖然它的定位是個Wi-Fi網絡解決方案,但它更像一個物聯網解決方案。它不僅體積小——大概11*10毫米左右,而且造價便宜,一個ESP8266

ESP8266芯片,雖然它的定位是個Wi-Fi網絡解決方案,但它更像一個物聯網解決方案。它不僅體積小——大概11*10毫米左右,而且造價便宜,一個ESP8266的集成WIFI功耗低,開發容易

奧金瑞為了滿足市場的需要,特用esp8266開發了物聯網應用模塊,適用於各種物聯網環境,也是目前出貨量最好的模組廠之一;

的集成WIFI功耗低,開發容易

奧金瑞為了滿足市場的需要,特用esp8266開發了物聯網應用模塊,適用於各種物聯網環境,也是目前出貨量最好的模組廠之一;



摘要

ESP8266是一款廉價的wifi模塊。提供sdk可以自己編寫片內程序,不需要外置arduino之類的控制器。也提供AT命令,功如arduino之類的控制器調用,還可以刷nodemcu固件,直接使用lua進行編程,降低開發門檻。

對其簡單的了解:體積小巧,且多種封裝,沒有一個硬幣大。

價格便宜,十几塊錢在wifi模塊裡面算是最便宜的了。

提供AT指令,這樣就可以使用arduino進行控制,實現互聯網數據交互。提供SDK包、燒固件工具,串口燒寫固件。這樣把arduino作為主控的功能都省了,直接把邏輯寫進代碼,燒到固件里,就能按我們的業務執行了。

GPIO口,有SPI功能,有I2C功能,有UART功能,有ADC功能(0-1V輸入),有了這些功能,很多感應器的應用都沒問題了。有一個固件包,叫nodemcu,簡單的看了一下,就是打包了lua到固件里,這樣允許我們使用lua這種比較容易入門的語言來開發,几行代碼就能實現讀取數據然後上傳到互聯網。

ESP8266的核心是一塊Diamond Standard 106 Micro控制器,一個低功耗的32RISC控制器。它擁有GPIOI2CADCSPIPWM等模塊,你可以用它做一些微控制器能做的事。它還可以支持APAccess Point)、STAStation)、AP+STA共存模式,並且使用高效的AT指令。

如同官方所示,它還具有下面的一些特性:

模塊特點:

· 超低功耗的WIFI模塊(深度睡眠模式,直接關閉模式,可直接電池供電,卓越省電)

· 完美支持802.11 b/g/n協議

· 支持 市面上幾乎所有WIFI加密方式

· 無需任何用戶驅動,對用戶單片機只需要當成普通串口使用

· 支持AP(熱點)/STA(WIFI節點)共存

· 支持 TCP Server/TCP Client/UDP Server/UDP Client工作方式

· 支持DHCP DNS HTTP高級應用層協議

· 支持串口AT指令配置

·  局域網內支持搜索協議查找模塊

· 支持SmartLink智能聯網功能,用手機APP控制模塊一鍵連接普通無線路由器



  • SDIO 2.0SPIUART 接口
  • 32-pin QFN 封裝
  • 集成 RF 開關、 balunLNA 24 dBm PA DCXO 和 電源管理單元(PMU
  • 集成 RISC 處理器、片上存儲器和外部存儲器接口
  • 集成 MAC/基帶處理器
  • 高品質的服務管理
  • 高保真音頻應用所需的 I2S 接口
  • 所有內部供電均包含片上低壓差線性穩壓器
  • 專有的無雜散時鐘生成架構
  • 集成 WEP TKIPAES WAPI 引擎
  • 工作溫度範圍:-40C ~ 125C

ESP8266芯片就是這樣一個高性價比的WiFi芯片,如果你關注于物聯網解決方案,可以來了解一下這個芯片。不僅連網簡單,而且快速上手。你可以用Arduino來編程,也可以用Lua語言來寫相關代碼。

ESP8266WIFI模組應用:

物聯網 智能家居 智能家電 WiFi 監控、TCP/IP Wi-Fi協處理器;

WiFi 遙控飛機、車等玩具領域;

WiFi 網絡收音機、攝像頭、數碼相框;

醫療儀器、數據採集、手持設備;

WiFi脂肪稱、智能卡終端;家居智能化;

儀器儀表、設備參數監測、無線POS 機;

現代農業、軍事領域等其他無線相關二次開發應用的消費類電子



ESP8266智能WiFi模塊支持客戶自定義服務器,提供
SDK 給客戶二次開發,支持用戶配置:AT+指令集,WebSite操作,Android/iOS終端。



支持UART應用硬件連接,支持傳感器應用硬件連接,支持智能燈應用硬件連接,支持WIFI智能開關應用硬件連接。



ESP8266 支持 softAP 模式,station 模式,softAP +
station 共存模式三種。利用 ESP8266 可以實現十分靈活的組網方式和網絡拓扑。







1. 產品概述



1.1. 概述



樂鑫智能互聯平台——ESP8266 擁有高性能無線 SOC,給移動平台設計師帶來福音,它以最低成本提供最大實用性,為
WiFi
功能嵌入其他系統提供無限可能。



ESP8266 是一個完整且自成體系的
WiFi
網絡解決方案,能夠獨立運行, 也可以作為 slave 搭載于其他 Host 運行。



ESP8266 在搭載應用並作為設備中唯一的應用處理器時,能夠直接從外接閃存中啟動。內置的高速緩衝存儲器有利於提高系統性能,並減少內存需求。



另外一種情況是,無線上網接入承擔
WiFi
適配器的任務時,可以將其添加到任何基於微控制器的設計中,連接簡單易行,只需通過 SPI/SDIO 接口或中央處理器 AHB 橋接口即可。



ESP8266 強大的片上處理和存儲能力,使其可通過 GPIO 口集成傳感器及其他應用的特定設備,實現了最低前期的開發和運行中最少地占用系統資源。



ESP8266 高度片內集成,包括天線開關balun、電源管理轉換器,因此僅需極少的外部電路,且包括前端模塊在內的整個解決方案在設計時將所占PCB空間降到最低。



裝有ESP8266的系統表現出來的領先特征有:節能VoIP在睡眠/喚醒模式之間的快速切換、配合低功率操作的自適應無線電偏置、前端信號的處理功能、故障排除和無線電系統共存特性為消除蜂窩/藍牙/DDR/LVDS/LCD干擾。



1.1.1. 特點



Ø 802.11 b/g/n



Ø WIFI @2.4 GHz,支持 WPA/WPA2 安全模式



Ø 超小尺寸模組 11.5mm*11.5mm



Ø 內置 10 bit 高精度 ADC



Ø 內置 TCP/IP 協議棧



Ø 內置 TR 開關、balunLNA、功率放大器和匹配網絡



Ø 內置 PLL、穩壓器和電源管理組件



Ø 802.11b 模式下+ 19.5dBm 的輸出功率



Ø 支持天線分集



Ø 斷電洩露電流小於10uA



Ø 內置低功率 32  CPU:可以兼作應用處理器



Ø SDIO 2.0 SPIUART



Ø STBC1x1 MIMO2x1 MIMO



Ø A-MPDU A-MSDU 的聚合和 0.4 s的保護間隔



Ø 2ms之內喚醒、連接並傳遞數據包



Ø 待機狀態消耗功率小於1.0mW (DTIM3)



Ø 工作溫度範圍 -40 ~ 125℃







1.1.2. 模塊參數



無線參數



標準認証:CCC/FCC/CE



無線標準:802.11 b/g/n



頻率範圍:2.4G-2.5G(2400M-2483.5M)



發射功率:



802.11 b: 20 dBm



802.11 g: 17 dBm



802.11 n: 14 dBm



接收靈敏度:



802.11 b: (11Mbps) -91db



802.11 g: (54Mbps) -75db



802.11 n: (MCS7) -72db



天線選項:PCB板載天線、外置天線、IPEX接口天線、陶瓷貼片天線



硬件參數



數據接口:UARTPWMGPIO



工作電壓:3.3V



工作電流:平均電流 80mA



工作溫度:-40°~125°



存儲溫度:常溫



尺寸:5x5mm



外部接口:N/A



軟件參數



無線網絡模式:station/softAP/SoftAP+station



安全機制:WPA/WPA2



加密類型:WEP/TKIP/AES



升級固件:本地串口燒錄,雲端升級



定製開發:支持客戶自定義服務器,提供 SDK 給客戶二次開發



網絡協議:IPv4TCP/UDP/HTTP/FTP



用戶配置:AT+指令集,WebSite操作,Android/iOS終端



1.1.3. 主要應用領域



Ø 智能電源插頭



Ø 家庭自動化



Ø 網狀網絡



Ø 工業無線控制



Ø 嬰儿監控器



Ø 網絡攝像機



Ø 傳感器網絡



Ø 可穿戴電子產品



Ø 無線位置感知設備



Ø 安全ID標籤



Ø 無線定位系統信號





1.2. 硬件介紹



1.2.1. 管腳定義



Table 1  ESP8266管腳功能定義




Pin







Name







Function









1







VDDA







模擬電源3.0~3.3V









2







LNA







射頻天線接口,芯片輸出阻抗為50Ω,無需對芯片進行匹配,但建議保留π型匹配網絡對天線進行匹配









3







VDD3P3







功放電源3.0~3.3V









4







VDD3P3







功放電源3.0~3.3V









5







VDD_RTC







NC(1.1V)









6







TOUT







adc 管腳









7







CHIP_EN







芯片使能端。高電平:有效,芯片正常工作;









低電平:芯片關閉,電流很小。







8







XPD_DCDC







Deep-Sleep WakeupGPIO16







9







MTMS







GPIO14; HSPICLK







10







MTDI







GPIO12;HSPIQ







11







VDDPST







數字和IO電源(1.8V~3.3V)







12







MTCK







GPIO13;HSPID







13







MTDO







GPIO15;HSPICS







14







GPIO2







可用作燒寫Flash UART
  TxGPIO2







15







GPIO0







GPIO0;SPICS2







16







GPIO4







GPIO4







17







VDDPST







數字和IO電源(1.8V~3.3V)







18







SDIO_DATA_2







連接到SD_D2
  (串聯200Ω);SPIHD; HSPIHD







19







SDIO_DATA_3







連接到SD_D3
  (串聯200Ω); SPIWP; HSPIWP







20







SDIO_CMD







連接到SD_CMD(串聯200Ω);
  SPICS0







21







SDIO_CLK







連接到SD_CLK
  (串聯200Ω); SPICLK







22







SDIO_DATA_0







連接到SD_D0
  (串聯200Ω); SPIQ







23







SDIO_DATA_1







連接到SD_D1
  (串聯200Ω); SPID







24







GPIO5







GPIO5







25







U0RXD







可用作燒寫Flash UART
  RxGPIO3







26







U0TXD







GPIO1;SPICS1







27







XTAL_OUT







連接晶振輸出端,可用於提供BT的時鐘輸入







28







XTAL_IN







連接晶振輸入端







29







VDDD







模擬電源3.0~3.3V







30







VDDA







模擬電源3.0~3.3V







31







RES12K







串聯12kΩ電阻到地







32







EXT_RSTB







外部reset信號(低電平有效)


















注:GPIO2GPIO0MTDO構成3bit可進行SDIO模式的選擇。



1.3. 典型應用

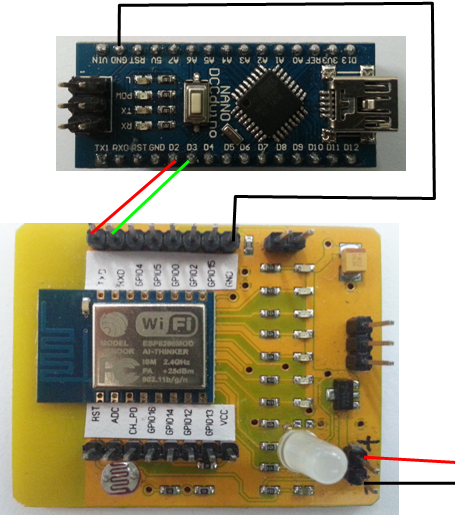

1.3.1. UART應用硬件連接



我司已根據UART應用定義以下pin腳:



UART0: (PIN 25) U0RXD+ (PIN 26) U0TXD---通信



UART1: (PIN 14) GPIO2( TXD)---打印



目前 uart0 可以用來收發用戶自己的數據包,uart1 用作打印信息。



1.3.2. 傳感器應用硬件連接



我司已根據傳感器應用定義以下pin腳:



(PIN 9)
MTMS---I2C_SCL



(PIN 14) GPIO2---I2C_SDA



(PIN 12) MTCK---復位按鍵 (按住復位按鍵重新上電,可完成復位)



(PIN 15) GPIO0---wifi 工作狀態指示燈;



(PIN 10) MTDI--- 與服務器通信的指示燈;



(PIN 25) U0RXD---Button,暫未定義功能;



(PIN 13)
MTDO---LED,暫未定義功能。



1.3.3. 智能燈應用硬件連接



我司已根據智能燈應用定義以下pin腳:



(PIN 9) MTMS---紅外接收;



三路 PWM 輸出:



(PIN 10) MTDI---紅色燈控制;



(PIN 13) MTDO---綠色燈控制;



(PIN 12) MTCK---藍色燈控制;



已應用方案: 智能燈應用



1.3.4. WIFI智能開關應用硬件連接



我司已根據WIFI智能開關應用定義以下pin腳:



(PIN 13) MTDO---控制繼電器,可高低電平控制;



(PIN 15) GPIO0--- 指示 wifi 工作狀態;



(PIN 12) MTCK---接復位按鍵(長按 5s 可完成復位功能);



已應用方案: WIFI智能開關應用





2. 功能介紹



2.1. 無線組網

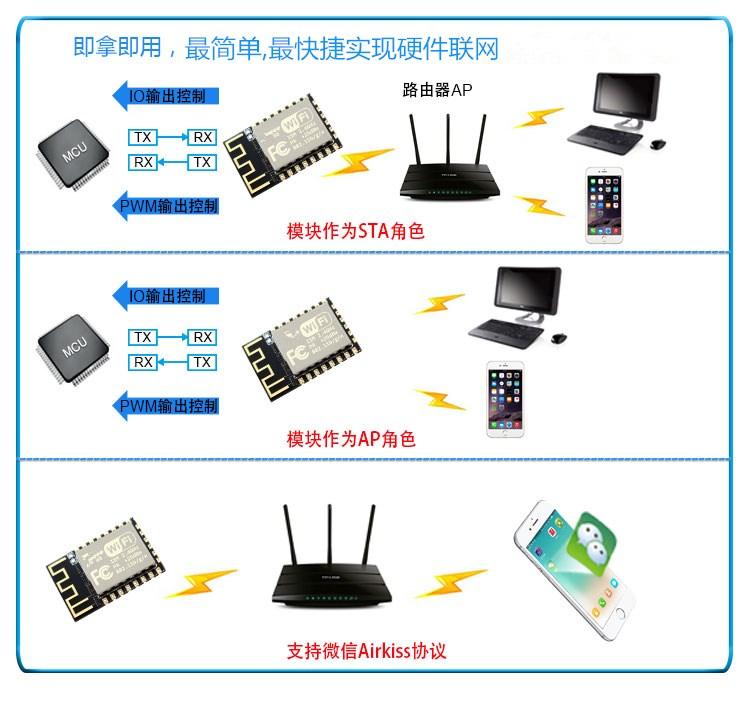

ESP8266 支持 softAP 模式,station 模式,softAP + station 共存模式三種。利用
ESP8266
可以實現十分靈活的組網方式和網絡拓扑。



注,



SoftAP:即無線接入點,是一個無線網絡的中心節點。通常使用的無線路由器就是一個無線接入點。



Station:即無線終端,是一個無線網絡的終端端。



2.1.1. ESP8266  SoftAP 模式



ESP8266 作為 softAP,手機、電腦、用戶設備、其他 ESP8266 station 接口等均可以作為 station 連入ESP8266,組建成一個局域網。



2.1.2. ESP8266  station 模式



ESP8266 作為 station,通過路由器(AP)連入 internet ,可向雲端服務器上傳、下載數據。用戶可隨時使用移動終端(手機、筆記本等),通過雲端監控 ESP8266 模塊的狀況,向 ESP8266 模塊發送控制指令。



2.1.3. ESP8266  SoftAP + station 共存模式



ESP8266 支持 softAP+station 共存的模式,用戶設備、手機等可以作為station 連入 ESP8266  softAP接口,同時,可以控制 ESP8266  station 接口通過路由器(AP)連入 internet



2.2. 透傳功能



透傳,即透明傳輸功能。Host 通過uart 將數據發給 ESP8266ESP8266 再通過無線網絡將數據傳出去;ESP8266 通過無線網絡接收到的數據,同理通過uart 傳到HostESP8266 只負責將數據傳到目標地址,不對數據進行處理,發送方和接收方的數據內容、長度完全一致,傳輸過程就好像透明一樣。





透傳需要先建立連接:



Ø 無線網絡參數:



² 網絡名稱(SSID



² 安全模式



² 密鑰(password



Ø TCP連接參數



² 協議類型



² 連接類型(client



² 目的IP地址



² 目的端口



Ø 串口參數



² 波特率



² 數據位



² 檢驗位



² 停止位



² 硬件流控



2.3. UART成幀機制



ESP8266 判斷UART傳來的數據時間間隔,若時間間隔大於20ms,則認為一幀結束;否則,一直接收數據到上限值2KB,認為一幀結束。ESP8266模塊判斷UART來的數據一幀結束后,通過WIFI接口將數據轉發出去。



成幀時間間隔為20ms,一幀上限值為2KB



2.4. 加密



ESP8266 支持多種無線網絡加密方式,包括:



Ø WEP (only
station)



Ø WPA-PSK/TKIP



Ø WPA-PSK/AES



Ø WPA2-PSK/TKIP



Ø WPA2-PSK/AES



2.5. 省電機制



ESP8266 IOT 支持三種省電模式:







































模式







Modem-Sleep








Light-Sleep








Deep-Sleep








動作







關閉 WiFi Modem 電路;




CPU 和其他外設正常運行。







關閉 WiFi Modem 電路、晶振和 PLL




CPU 和其他外設處於時鐘暫停待機狀態。







 RTC 電路工作,關閉其他電路,芯片處於極低功耗待機狀態。







電流







10~20mA








0.5mA







10~20uA








喚醒







可喚醒







可喚醒







無法喚醒,設備依照設定,定時醒來。







應用場景







用於CPU需要一直工作的場景。




 PWM  I2S 應用等。




如果沒有數據傳輸,可根據 802.11標準




(如 U-APSD),關閉WiFi Modem電路來省電。




例如,在DTIM3時,每 sleep 300ms,醒來3ms接收AP Beacon包等,整體平均電流約15mA








用於 CPU 可暫停的應用。




 WiFi 開關。




如果沒有數據傳輸,可根據 802.11標準(如 U-APSD),關




WiFi Modem電路,並暫停CPU來省電。




例如,在 DTIM3時,每 sleep 300ms,醒來3mS接收APBeacon包等,則整體平均電流約 0.9mA







用於不需一直保持WiFi連接,很長時間才發送一次數據包的應用。




如每100 秒測量一次溫度的傳感器。




例如,每300S 醒來后需 0.3~1s 連上AP發送數據,則整體平均電流可遠小於1mA
