稱重傳感器顯示控製表

稱重傳感器顯示控製表
型號:DS8B-RRNA24MV
品牌:三友
原產地:中國
類別:電子、電力 / 儀器、儀表 / 壓力儀表
標籤︰稱重傳感器控製表 , 傳感器顯示控製表
單價: -
最少訂量:1 件

產品描述

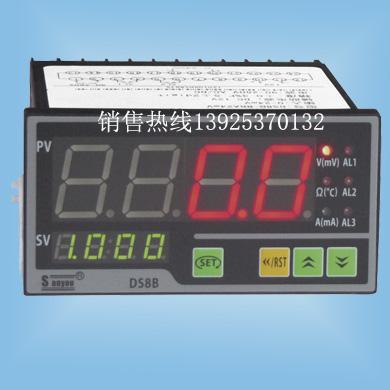

DS8B智能型傳感器檢測控制儀表
1.特點
◎輸入信號4-20mA、0-75mV、0-10V、0-24mv 由軟件進行全自動切換
◎任設二路繼電器觸點報警輸出,容量AC 250V/3A或30V/3A 阻性負載
◎可帶隔離變送0-10mA或4-20mA輸出,軟件調整
◎提供24V/12V,DC最大30mA隔離電源
◎配置RS232或RS485總線接口,可選MODBUS RTU協議
◎精度等級±0.3%FS±dight
◎本儀表能測量用戶給定任意量程的交直流電壓/電流信號,可選數據保持或峰值保持功能,能用於二線制變送器、壓力傳感器、四線制稱重傳感器、遠傳壓力表等各種傳感檢測設備,對非線性輸入,可提供20段線性化處理,配置RS485通信,可與計算機遠程鏈接,可作電壓/電流或歐姆表使用,輸入輸出及外供電源互相隔離.
2.技術參數
電源 AC 90~260V 50/60Hz 功耗≤5VA
外供傳感器電源 24V/12V/最大30mA隔離直流電源
報警輸出 三路可任意設定上、下限報警參數輸出
變送輸出 一路量程可設定電流0-10mA或4-20mA變送輸出
通訊接口 標準RS485總線,自有通信協議或MODBUS RTU協議
輸入信號 A(AA/DA)、mA、V(AV/DV)、mA、Rt、Pt、TC、Pr等
3.接線圖


注:接線如有變動,按出廠儀表表示接線.
4.安裝尺寸


5.型號說明

型 號

說明

備註

DS



-















傳感器檢測控制儀表



外形尺寸

8                 48H×96W
電源



缺省















90-260V AC/DC





E















DC 24V ±10%



變送輸出





缺省













無變送輸出





I













0~10mA 或 4~20mA輸出

軟件可選

AL1





R











繼電器





S











SSR



  T           SCR過零控制
  N           無報警

AL2



R









繼電器



S









SSR



T









SCR過零控制



N









無報警



AL3



R









繼電器



S









SSR



T









SCR過零控制



N









無報警



通信接口



缺省





無通信



2





RS232



4





RS485



輔助電源



A



±12.DC



B



±24V.DC



C



其它值,可為0-2mA恆流源

用戶填寫

輸入信號



DA/AA

0-1A、0-5A、0-2A

AA輸入變比為5A DA分流器為75mV

mV

0-10mV,0-50mV,0-100mV

出廠0-75mV

mA

0-1mA,0-10mA,4-20mA

出廠4-20mA
V 0-5V,0-10V,1-5V,AV600V 出廠0-10V DC
Rt 0-400Ω,0-1K,0-10K,0-50K 出廠0-400Ω
Pt Pt100,Cu50,Cu100等 出廠為Pt100
TC E,J,K,R,S,T,N,Wu,B等熱偶 出廠為K

Pr

20段折線化輸入

適於任何傳感器
*:本傳感器表可作交直流電壓/電流、歐姆表使用.
稱重傳感器顯示控製表 1
