| 標準熱電偶之二等標準熱電偶（鉑銠10-鉑標準熱電偶） |
|
WRPB-2標準熱電偶介紹
|
| 二等標準熱電偶WRPB―2是云潤儀表製造有限公司生產的溫度計量標準器之一。標準熱電偶分為一等標準和二等 |
| 標準兩種。標準熱電偶是熱電偶系列中精度較高，物理、化學性良好，高溫下抗氧化性好，熱電動勢的穩定性和復 |
| 現性均很好的熱電偶。。 |
| 二等標準熱電偶用於檢定工業熱電偶和精密溫度測量。標準鉑銠10-鉑熱電偶質保期一年。 |
| |
| 二等標準鉑銠10-鉑熱電偶主要技術指標 |
| 型號：WRPB-2 |
| 長度：L=Φ0.5×1000mm |
| 測溫範圍：300-1300℃ |
| 分度號：S型（鉑銠10-鉑） |
| |
| 二等標準熱電偶電勢值要求： |
| 1、標準熱電偶測量端在銅點（1084.62℃）、鋁點（660.323℃）或銻點（630.63℃）及鋅點（419.527℃），參考 |
| 端溫度為0℃時，其熱電勢應滿足以下要求： |
| E(tCu)=（10.575±0.015）mv |
| E(tAl)=5.860+0.37[E(tCu)-10.575]±0.005mV |
| E(tAsb)=5.553+0.37[E(tCu)-10.575] ±0.005mV |
| E(tZn)=3.447+0.18[E(tCu)-10.575] ±0.005 mV |
| 2、二等標準熱電偶穩定性由其銅點的電動勢變化(兩次熱電勢差值)決定，新製造的二等標準熱電偶不超過5uV，使 |
| 用中的二等標準熱電偶銅點熱電勢的年變化量不超過10uV。 |
| 3、經常使用的標準熱電偶，為保証量值準確可靠，應根據使用情況進行必要的監督性校驗。 |
| 二等標準熱電偶監督性校驗是以一等標準熱電偶或不經常使用的二等標準熱電偶作為標準器，其合格與否由銅 |
| 點上測得的熱電勢與計量檢定証書給出的熱電勢差值決定（差值不大於7uV）。 |
| 4、經計量檢定符合JJG75-1995標準鉑銠10-鉑熱電偶國家計量檢定規程的標準熱電偶發給檢定証書。証書中給出的 |
| 二等標準熱電偶熱電動勢值的有效數字為小數點后3位（詳見隨後証書數據）。 |
| 5、標準熱電偶的檢定週期為壹年 |
| |

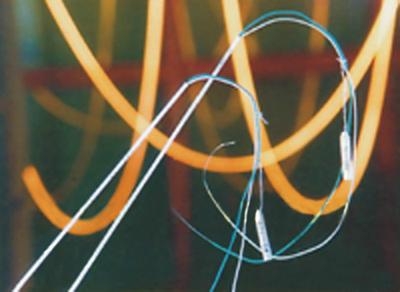

| 標準熱電偶結構 |
| 正極為鉑銠絲，負極為鉑絲，套有長550毫米的雙孔絕緣瓷管；參考端正極套紅色或粉色塑料管，負極套白色或 |
| 藍色塑料管；整支產品置於玻璃外套管中保存。 |
| 來源地址www.yunrun.com.cn/Product/185.html |
| 標準熱電偶使用注意事項 |
| 1、使用和保存時，熱電偶上的瓷管和塑料管不得任意取下，應力求保持標平直，不能使熱電偶嚴重彎曲；應加石英 |
| 外護管；在運輸、保存中，應避免標準熱電偶WRPB-2遭受劇烈的機械震動。 |
| 2、應按《標準鉑銠10—鉑熱電偶國家計量檢定規程》（JJG75-95）規定，定期進行監督性檢查和週期檢定。 |
| 3、產品所附的檢定証書請妥為保存，下次檢定時須帶上原檢定証書，無証書將不作為標準熱電偶檢定。 |
| |
| 標準熱電偶使用方法 |
| 1、使用前先檢查標準偶編號與檢定証書上的產品編號是否一致。 |
| 2、使用時將標準偶從玻璃外護管中取出放入石英外護管中即可測量。使用完畢，重新置入玻璃外護管中保存。 |
| 3、使用二等標準熱電偶WRPB-2檢定工業熱電偶時，標準偶和被測熱電偶的參考端應處於在0℃。具體的方法及步 |
| 驟按質量技術監督局批准頒發的《標準鉑銠10—鉑熱電偶檢定規程》（JJG75-95）進行。 |
| 4、使用標準偶進行精密溫度測量時，溫度t由下列公式確定：（在此公式省略） |
| 計量溫度時，應先根據熱電偶大致使用溫度段，編製相應的E(t)—t對照表，然後根據熱電偶測得的熱電勢值按 |
| 上述編製的對照表即可求得溫度t。對照表的溫度間隔由用戶自定。如果精度要求低，可編製整百度間隔的對照表。 |
