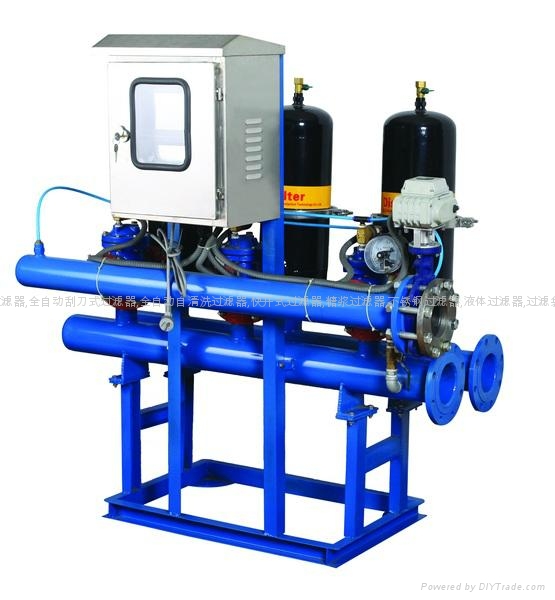

型號: | FQ-PS2-2-80 |
---|---|
品牌: | 飛僑 |
原產地: | 中國 |
類別: | 工業設備 / 環保設備 / 污水處理設備 |
標籤︰ | 盤式過濾器 , 全自動盤式機 , 自動盤式過濾 |
單價: |
-
|
最少訂量: | 1 件 |
盤式過濾器在當今世界的應用已相當普遍,因其能夠在相當苛刻的使用條件下精確穩定地工作並很少需要維護而被廣氾用於灌溉、廢水處理、污水再生、市政供水、自來水廠、大型發電廠、化工企業、及應急情況過濾等領域。
盤式過濾器採用模塊化設計,可按過濾單元進行多種組合使用,以滿足不同應用場合的實際需要。反沖洗控制器操作簡單,可根據壓差,時間或兩者組合對過濾器或工作站進行全面控制。疊片過濾器濾芯無須更換,壽命可達15年之久。
過濾階段原理
水流通過過濾進水口進入過濾器內,通過過濾疊片時過濾疊片在彈簧力和水力的作用下被緊緊地壓在一起,雜質顆粒被截留在疊片交叉點,經過過濾的水從過濾器主通道中流出,此時單向膈膜閥處於開啟狀態。
反沖洗階段原理
當達到一定的壓差時,或設定的時間內系統自動進入反沖洗狀態,控制器控制閥門改變水流方向,過濾器底部單向隔膜關閉主通道,反沖洗進入四組噴嘴通道,和噴嘴通道連接的活塞腔內的水壓上升,活塞向上運動克服彈簧對疊片的壓力,並在疊片組頂部釋放活塞空間,同時反沖洗水從四組噴嘴通道上面的35*4個噴嘴沿疊片切線的方向高速噴射,使疊片旋轉並均勻分開,噴洗水噴洗疊片表面,將截留在疊片上的雜質噴洗甩出。當反沖洗結束時,水流方向再次改變,疊片再次被壓緊,系統重新進入過濾狀態。
特點
1 精確過濾:可根據用水要求選擇不同精度的過濾盤片,有20微米、55微米、100微米、 130微米、200微米、400微米等多種規格,過濾比大於85%。
2 徹底高效反洗:由於反洗時將過濾孔隙完全打開,加上離心噴射作用,達到了其他過濾器無法達到的清洗效果。每個過濾單元反洗過程只需10到20秒即可完成。
3 全自動運行,連續出水:時間和壓差控制反洗啟動。在過濾器系統內,各個過濾單元和工作站間按順序進行反洗。工作、反洗狀態之間自動切換,可確保連續出水,系統壓損小,過濾和反洗效果不會因使用時間而變差。
4 模塊化設計:用戶可按需取捨過濾單元並聯數量,靈活可變,互換性強。可靈活利用現場邊角空間,因地制宜安裝佔地少。
5 維護簡單:幾乎不需日常維護,檢查亦不需專用工具,可拆卸零部件很少。
產品主要用途和解決方案
6 冷卻塔循環水的全濾或旁濾:可有效的解決循環水堵塞問題,可降低能耗,同時減少投藥量,防止故障停工和減少系統維護費用。
7 中水回用、污水預處理:節約用水總量,提高使用水質,降低或避免污水直接排放對環境造成的污染。
8 海水淡化預處理:去除海水中雜質和海洋微生物活體。塑料過濾器的耐鹽防腐性優于其它造價更高的金屬合金過濾設備。
9 超旅和反滲透膜處理前的初級過濾:達到保護精密過濾器濾芯、延長其使用壽命的目的。
10 主要應用行業:化工、電力、鋼鐵、機械製造、食品飲料加工、塑料、造紙、採礦、冶金、紡織、石化、環境、高爾夫球場、汽車、自來水前道過濾。
過濾單元技術參數
|
襯塑鋼管 |
過濾頭外殼 |
增強尼龍 |
疊片材料 |
PE |
過濾面積(疊片) |
0.204m2 |
過濾精度(um) |
5、20、50、80、100、120、150、200 |
外型尺寸(高、寬) |
320mmX790mm |
工作壓力 |
0.2MPa—1.0MPa |
反沖洗壓力 |
≥0.15MPa |
反沖洗的流速 |
8—18m³/h |
反沖洗時間 |
7—20S |
反沖洗的水耗 |
0.5% |
水溫 |
≤60℃ |
重量 |
9.8kg |
盤式過濾器外型尺寸
|
外源反沖洗組
|
內源反沖洗組
|
進水口法蘭 |
出水口法蘭 |
排污口法蘭 |
3 組 |
1050×1220×1200 |
1050×800×1200 |
DN 125 |
DN 125 |
DN 80 |
4 組 |
1350×1220×1400 |
1350×800×1400 |
DN 150 |
DN 150 |
DN 80 |
5 組 |
1650×1220×1400 |
1650×800×1400 |
DN 150 |
DN 150 |
DN 80 |
6 組 |
1950×1220×1480 |
1950×1120×1480 |
DN 200 |
DN 200 |
DN 80 |
7 組 |
2250×1220×1480 |
2250×1120×1480 |
DN 200 |
DN 200 |
DN 80 |
8 組 |
2550×1220×1480 |
2550×1120×1480 |
DN 200 |
DN 200 |
DN 80 |
10 組 |
3150×1220×1530 |
3150×1270×1530 |
DN 250 |
DN 250 |
DN 80 |
12 組 |
3750×12201530 |
3750×1270×1530 |
DN250 |
DN250 |
DN80 |
接口尺寸: 3"-10" 進出口連接尺寸
工作壓力: 3-16bar
工作溫度:4-100℃
工作方式: 模塊化組合 自動運行
進水懸浮物含量:<200ppm
最小反洗壓力:0.28MPa
壓力損失:0。02-0。08Mpa
反洗流量:4-6M3/H
反洗時間:5-60秒(可調)
反洗用水量:10-35升/過濾芯
標準性能:
微米級精確過濾,可靠性高
過濾器設計領先,攔污力強。
長期工作,維護工作量少。
連續過濾,不受反洗影響。
特殊性能:
自動沖洗系統保証設備在苛刻的的條件下高效穩定
無須更換濾芯,反沖洗耗水量最少,節能環保運行
模塊化組合,可輕鬆地進行系統擴充。
2”過濾單元組合技術參數
型號 |
過濾精度 |
外形尺寸 (長x寬x高x) |
進出管徑 |
排污管徑 |
重量kg |
||||
200um |
130um |
100um |
50um |
20u |
|||||
FQPS2-2-80 |
38 |
33 |
30 |
22 |
10 |
960×755×930 |
DN80 |
DN80 |
110 |
FQPS2-3-100 |
57 |
50 |
45 |
33 |
15 |
1060×785×960 |
DN100 |
DN80 |
165 |
FQPS2-4-100 |
76 |
66 |
60 |
44 |
20 |
1360×785×960 |
|
