功能特點
* 即插即用功能,無需安裝任何軟件,使用方便。
* 支持一路BNC視頻信號輸入 。
* 當BNC輸入時,VGA默認輸出1024×768@75Hz,其它可選:
1280×1024@60Hz、1024×768@60Hz、800×600@75Hz
* 自動適應NTSC和PAL制式。
* 可轉換的VGA圖像清晰平穩,毫無閃爍,色彩還原性好,畫面通透感極佳。
*尺寸:94mm X 55mm X 24mm

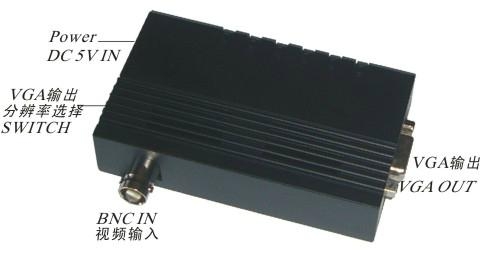

功能示圖
指標
* 電源輸入5VDC@600-1000mA,里正外負,注電源超出範圍將損坏器件!
* 採用3D數字梳狀濾波器,使視頻輸入信號清晰的轉換。
* 精確的YUV TO RGB轉換矩陣,彩色還原相當準確。
* 數字黑電平擴展和亮度增強處理,畫面層次更豐富。
* 多幀平均+中值濾波降噪模式,信噪比提高15-20dB
* 三維自適應動態補償電路,使運動畫娓鞒?/P>
輸入/輸出
。一路BNC輸入接口
。5V開關電源
。一路VGA口輸出
連接圖
VGA輸出的分辨率跳線設置
1 |
2 |
分辨率 |
off |
off |
1024*768@60Hz |
on |
off |
1280*1024@60Hz |
on
|
on |
1024*768@75Hz |
注:更改設置后須重新上電
|
