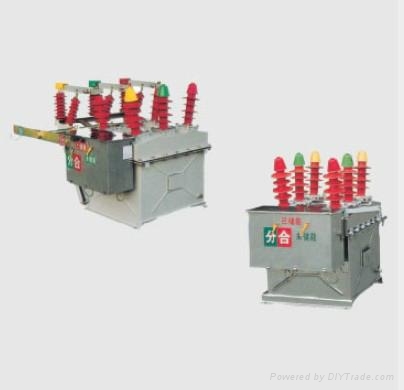

ZW8-12戶外真空斷路器供應ZW8-12柱上真空斷路器 很榮幸為您推薦 ZW8戶外真空斷路器，ZW8-12真空斷路器,

一、概述 ZW8-12戶外真空斷路器是三相交流50Hz戶外高壓開關設備，主要用於農網和城網的12KV系統，作為分、合負荷電流，過載電流及短路電流之一。也可用於其它類似場所。本產品按國家標準GB/1984<交流高壓斷路器>設計製造，其性能條例DL402<交流高壓斷路器訂貨技術條件>的要求。 二、 結構特點 該斷路器是由操動機構、導電迴路、絕緣系統、密封件及殼體組成，整體結構為三相共箱式。操動機構可配手動或電動彈簧操動機構；斷口在滅弧室內，使用壽命長，開斷容量大，斷路器內置多抽頭電流互感器作過流保護用。斷路器內外絕緣為復合絕緣，箱體內部為乾燥空氣，具有體積小、重量輕、外形美觀、操作維護簡便等特點。在斷路器本體的基礎上加裝隔離開關，本體與隔離為組裝式結構，整修斷路器一隔離開關組合電器具有可靠聯鎖，在分段開關時，具有明顯而安全的斷口。在該產品上加裝電源變壓器和集中控制器，可實現配電保護自動化。 三、 主要技術參數序號 名 稱 單位 ZN8A-12/630-12.5 ZN8A-12/630-20 1 額定電壓 KV 12 12 2 額定電流 A 630 630 3 額定短路開斷電流 KA 12.5 20 4 額定短路關合電流 KA 31.5 50 5 額定峰值耐受電流 KA 31.5 50 6 額定短時耐受電流 KA 12.5 20 7 額定短路持續時間 S 4 4 8 額定短路開斷電流開斷次數 次 30 30 9 額定操作順序 分-0.3s-合分-180s-合分 分-0.3s-合分-180s-合分 10 1mim工頻耐壓(有效值) KV 42 42 11 雷電衝擊耐壓(峰值) KV 75 75 12 機械壽命 次 10000 10000 四、主要機械調整參數序號 名 稱 單位 參 數 1 觸頭開距 mm 11±1 2 接觸行程 mm 2.7-4 3 三相分合閘不同期性 ms ≤2 4 合閘觸頭彈跳時間 ms ≤2 5 相間中心距 mm 185±5 6 平均分閘速度 m/s 1.0-1.4 7 平均合閘速度 m/s 0.5-0.8 8 各相導電迴路電阻 υΩ ≤200
