| 一、測量原理 |
由於沒有足夠的直管段，通過管道橫截面上各點的流速不一樣，很難找到一個能代表平均流速的一個點。實際風速分布也沒有一定規律可遵循。我們將矩型或圓形管道的大小，橫截面平均公成若干個面積相同的小單元，測量每個小單元中心點的流速再將所有小單元的流速和平均值，是整個橫截面積的平均流速，即速度面積法。當單元面積分割得愈多，所測得的流速愈準確。矩陣式截面式流量計，就是基於這個原理而設計出來的，並且在實際應用中得到了証實。

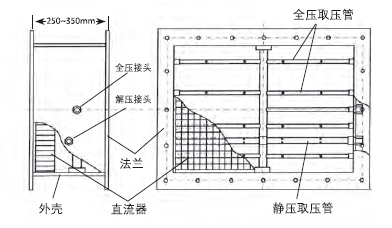

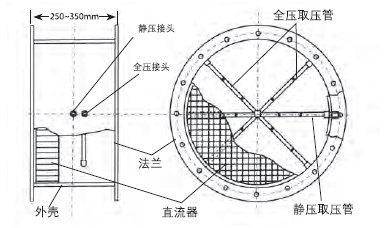

由圖可以看出，在該裝置的入口端是佈滿整個截面積的整流珊，攏動的氣流經過整流珊的整流，變成平穩的氣流。在整流珊之後，裝有在管道橫截面上按一定規律排列的橫截面速度取壓管，將流速不相同的動壓經裝置變成較平穩的信號。 |
| 二、特點： |
 測量範圍寬：可以根據實際測量管道的流量狀態，設計合理的整流珊幾何尺寸，從而得到比較理想的平均差壓值。
重複性和精確度較高：通過增加測量檢測點方式，提高重複精度和測量準確度。
防堵性能好：改進型傳感器結構形式（Ⅱ型），在保持原有特點的基礎上，使流量計的測量差壓有較大提高。新的結構充分考慮了大量現場使用狀態，在取壓孔徑、取壓孔方向等部分做了較大改進，極大增強了產品的防堵性能。
耐磨性能好、使用壽命長：可保証長期穩定工作。
直接焊接式安裝：大大減輕了現場維修工作量，節省維修費用。
直管段要求低：具有較強的導流穩流作用，對於直管段要求不高，一般達到前1D后0.2D即可正常工作。 |
| 三、主要技術指標 |
| 公稱通徑： |
DN = 50～5000(mm)
或B×H = 50×50～5000×5000(mm)（見數據系列）； |
| 公稱壓力： |
PN = 0～16MPa（見數據系列，如：1.0MPa或16MPa等）； |
| 工作溫度： |
t≤550℃ |
| 雷諾數範圍： |
ReD = 1×103～1×107 |
| 量程比： |
I = 1:8 |
| 精確度、重複性： |
δ=±1.0﹪ △=±1.5﹪ |
| 直管段長度： |
上游:L1 = 0.2D 下游:L2 = 0.2D |
|
