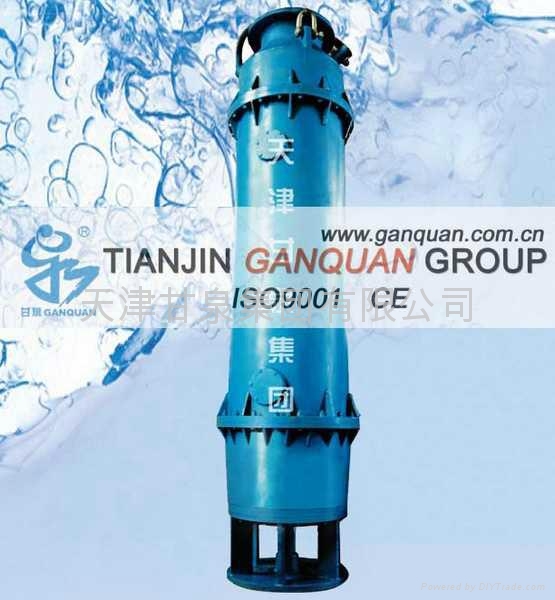

QJX系列下吸式潛水電泵

產品描述

、甘泉牌QJX系列下吸式潛水電泵是甘泉集團自主研發的新型提水設備，廣氾用於河流、湖泊取水；礦山給排水；城鎮自來水系統新建或改造及各種區域性二次供水系統。水泵為下吸式，能夠抽干工作面地表水；電動機為潛水三相異步電動機：佔地面積小，安裝使用方便，可靠耐用，壽命長。

一、技術參數：

流量：20-600立方/小時

揚程：30-210米

功率：4-220千瓦

電壓：380伏、660伏

二、使用條件：

1. 輸送介質的固體物的容積比在2％以下，輸送介質密度最大為1.2x 103kg/m3；

2. 輸送介質的PH值為4~10；

3. 輸送介質溫度不超過40℃；

三、材料選擇：

鑄鐵、不鏽鋼等。

四、結構說明：

1、QJX系列下吸式污水潛水電泵由潛水三相異步電動機和污水泵兩大部分組成。電動機與其下部的泵體直聯，中間設有可靠的機械密封裝置，能有效地防止電動機內的冷卻液與所抽送的介質之間的交換，保証水泵長期可靠的運行；

2、電動機繞組為尼龍護套聚乙烯耐水電磁線，電機採用向心球軸承，拆裝容易，維修方便；

3、小流量水泵為離心式或旋流式結構，用於抽送普通污水，工程高揚程輸排水；大流量水泵為雙流道無堵塞或混流式結構，用於洗煤廠污水循環、煤泥抽送以及農用河水澆灌等；

4、電泵設計充分考慮了無堵塞這一關鍵問題，使顆粒雜質通過性能良好；

5、電動機外殼設置了冷卻罩，電動機可在一定時間內露出水面工作；電泵結構採用內裝式結構時，被送液體經電機排出，電機部分可長時間露出水面工作；

6、為防止電動機腔內壓力過高造成機殼炸裂，在機蓋上部設有壓力安全閥。
