OKASI-T8604U系列電視調製器(也稱作射頻調製器),是前端電視機房的主要設備之一,其功能是把信號源(可以是數字電視機頂盒、衛星數字電視接收機、DVD機、電腦、攝像機、電視解調器等AV信號源)所提供的視頻信號(VIDEO)和音頻信號(AUDIO)調製成穩定的高頻射頻振盪信號,視頻為調幅調製方式，音頻為調頻調製方式。
根據世界上彩色電視制式的不同，調製器也有PAL制調製器，NTSC制調製器，SECAM制調製器三種制式，我國採用的是PAL-D制式,音頻制式6.5/DK制。

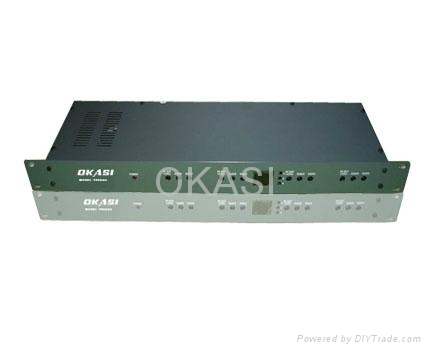

OKASI-T8604U系列是節省空間的固定頻道調製器系統，它由4個固定頻道調製器組成，可方便地安裝在標準的19英吋機櫃上。
※ 體積小巧，安裝方便；
※ 微電腦控制，圖像伴音雙鎖相；
※ 頻道捷變式隔頻電視調製器；
※ 高電平輸出，高可靠性；
※ 微電腦CPU控制，可編程51個頻道，顯示頻道；
※ 有斷電記憶功能，有極好的音頻及視頻線性度；
※ 1端口射頻輸出口；4端口視頻、音頻輸入口；
※ 系統使用隔頻道選用；
※ C選擇頻道的通道；
※ 寬範圍線性電源；
※ 使用SMD技術，整機穩定性好
技術參數：
輸出頻率範圍471—863 MHz
射頻輸出電平≥105 dBµV
寄生輸出抑制比≥60（射頻輸出最大時）dB
射頻輸出端反射損耗 ≥13dB
視頻調製度87.5（視頻輸入電平1Vp-p）%
視頻帶內平坦度 ±1.2 dB
微分增益≤5 %
微分相位 ≤5°
視頻信噪比 ≥60dB
圖像、伴音頻率間距6500±2（PALD/K）；6000±2（PALD/I） KHz
圖像載頻準確度Δf ≤20KHz
音頻載波調製頻偏 50KHz
音頻總諧波失真 ≤1 %
音頻信噪比 ≥60dB
音頻預加重50 µs
電源供電 AC 90~264±10%V
環境溫度 5—50℃
相對濕度 ≤85 %
工作環境大氣壓 86—106Kpa
外型尺寸 483mm×140mm×45 mm
重量1.5Kg
訂貨指南:訂貨時請確認設備的頻道數或工作頻率。
設置頻道：
頻道為隔頻定製，默認出廠值為：13、15、17、19，按C選擇頻道，按住C鍵會顯示C1、C2、C3、C4，當要設定4個對應頻道時鬆開C鍵，按向上或向下箭頭來選定頻道。按Ｃ鍵轉換下一個設定，重複操作以上步驟可以完成設定。
|
