機床用途

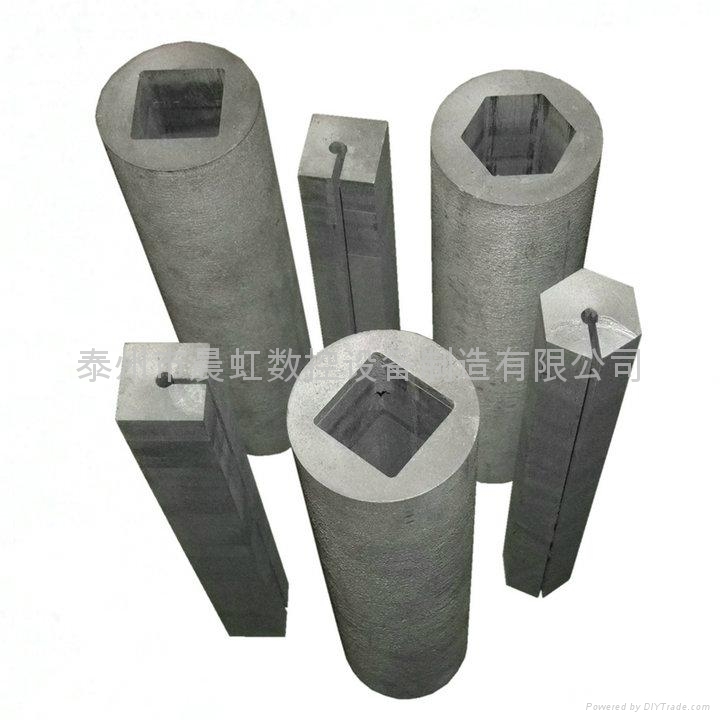

可對石墨電極、石墨有色金屬連鑄模具、環氧板、半導體材料,大理石、玉石、光學玻璃、陶瓷、鐵氧體、冰洲石、碳化硅等的切割成形。
機床特點:
• 切割效率高:切割石墨最高能達600平方毫米/分鐘,雙弓一次可同時加工兩個規格相同的產品。
• 表面質量好:砂線切割表面無微觀裂紋;表面粗糙度最佳可達Ra0.4um。
• 破碎率低:切割非金屬脆性材料,破碎率較其他方法為最低。
晨虹CH5625雙頭粗線式砂線切割機床
一、機床主要技術參數。
1. 工作台
(1 工作台面積(寬×長) 330mm×740mm
(2 T型槽數 2條
(3 T型槽寬 12mm
(4 T型槽距 250mm
(5 工作台最大承載 200kg
(6 工件架高度 200mm
2. 各向行程
(1 工作台縱向行程(X向) 260mm
(2 工作台橫向行程(Y向) 260mm
(3 砂線上下行程(Z向) 60mm
3. 砂線和弓架
(1 砂線規格 φ1.0、φ1.4
(2 砂線轉動速度 2 r/s
(3 砂線往復頻率 20~100次/min
(4 驅動砂線電機功率 1.5KW
(5 最大切割厚度 250mm
4. 進給電機
(1 工作台X向 2.2N.M
(2 工作台Y向 2.2N.M
5. 機床精度標準
(1 機床工作台面的平面度:任意300測量長度上為0.02,最大允差0.05
(2 工作夾持框架表面與X\Y軸運動的平行度: 任意300測量長度上為0.02,最大允差0.05
(3 X軸運動與Y軸運動之間垂直度: 任意300測量長度上為0.02
(4 工作台運動的定位精度: 測量長度≤500為0.02
(5 弓架與工作台X軸方向的垂直度:0.01/30
(6 弓架與工作台Y軸方向的垂直度:0.01/30
二、主要結構、性能特點。
1.機床的主要組成部分。
本機床主要由工作台部分、底座部分、弓架部分、電氣部分、潤滑部分、冷卻部分、防護部分組成。
2.結構布局與特點。
整機採用床身固定。工作台在床身上作Y向移動,立柱部分(連同弓架)作X向移動,弓架在立柱上作Z嚮往復運動。立柱及X/Y向運動部件採用臺灣產直線導軌。整機布局合理、美觀,保証機床整體的剛性。機床外部採用整體封閉護罩,四週均有門,頂部留有工件吊裝空間。
3.大件
主要大件如立柱、床身、工作台等均採用箱型或近似箱型結構,大規格結構尺寸,並佈置有足夠加強觔板,如立柱中間佈置有對連整體觔板,床身內腔採用密集型井型觔板佈置。採用高強度鑄鐵和樹脂砂工藝鑄造,具有完整的二次時效工藝以消除殘餘應力,保証整機具有足夠的強度、剛性和高穩定性。床身、立柱、工作台等大件用機加工修整外表面,確保表面平整,整機外型美觀。
4.三嚮導軌
X、Y、Z三軸均採用臺灣產上銀直線導軌。運行精度高,承載能力強,摩擦係數小,運動靈敏度高,性能優越,且機床的精度穩定性極好,使用壽命長。
5. 兩向進給機構
(1)X、Y向進給機構採用漢江精密滾珠絲杆傳動,細分式驅動電機直連絲杆提高了精度。進給驅動特性好,機構簡單,維護方便。
三、控制系統主要配置
1、主機為工控電腦。
2、15寸液晶顯示器。
3、CNC軟件為繪圖自動生成程序,編程與控制一體線切割專用軟件,功能模塊組成。
4、臺式控制櫃。
四、機床工作環境
(1)電源:380V±10%,50HZ±1%,三相交流。
(2)環境溫度:-15°C—42°C。
(3)相對濕度:35%-90%,無凝露。
(4)無有害氣體、液體、粉塵和無強烈震源的環境。
(5)海拔範圍:小於2000m。
