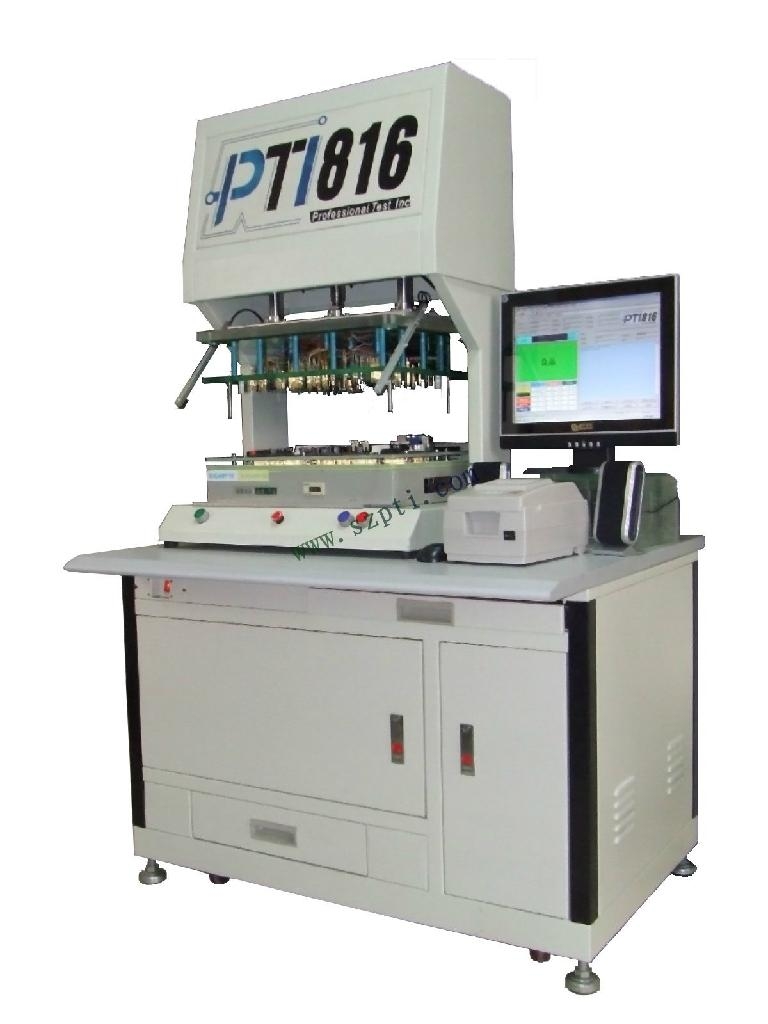

ICT在線測試儀

ICT在線測試儀
型號：PTI-816
品牌：派捷
原產地：中國
類別：電子、電力 / 儀器、儀表 / 電子測量儀器
標籤︰ICT在線測試儀 , 電路板測試儀 , ICT
單價： ¥58000 / 台
最少訂量：1 台
發送查詢

產品描述



 PTI-816 ICT在線測試儀的軟件特色：

§系統具自我診斷功能及遠端遙控功能。
§強大的兼容性：兼容多種ICT線路板測試儀的測試程式。
§調試界面下即時顯示串/並聯，使ICT測試工程師輕鬆可自動DEBUG ICT程式。
§強大的幫助檔案，可以隨時查詢。
§Windows視窗版操作環境、人性化界面設計、操作簡易。
§分頁式的軟體設計界面可快速切換操作界面。
§多用戶管理權限，滿足不同管理層要求。
§ATPD自動生成程序及除錯：
  a. 電腦自動學習並自動產生，開/短路、Pin Information、IC保護二極體測試程式、
    IC＿Scan測試程式及TJ測試程式。
  b. 電腦自動隔離選擇功能，自動判斷信號源及信號流入方向，能自動完成90%的程序調式。
  c. 自動學習雜散電容和接觸電阻。


§ 完整測試統計資料及報表產生，且自動儲存，不因斷電而遺失數據。（如下左圖）
§ Board View功能可即時顯示不良元件、針點位置，使查找與檢修變不再煩瑣。（如下右圖）

       系統規格
測試點數 標準配備:320點
       大型主機:可以擴充至4096點
測試項目 最大測試步驟:300000setp
測試時間 開路/短路測試:每1000點約≤1Sec(Typical DUT)
       元件測試:每一元件約0.5mSec至30mSec(Typical DUT)
測試範圍 電阻：直流定電流(CC) 0.01Ω至40MΩ
                      直流定電壓(CV)    10Ω至40MΩ
                      相位量測(Phase)   10Ω至40MΩ
                電感：交流定電壓(CV/AC) 1.0uH至60H
                    相位量測(Phase)   1.0uH至60H
              二極管/三極管：0.1至9.99V
                Zener Diode:標準0.1V至50.0V
               電容：交流定電壓(CV/AC) 0.1pF至300uF
                    直流定電流(CC/DC) 3uF至100,000uF"          電流:2uA以上
                   相位量測(Phase)    1pF至300uF
             功能測試: 0.00V至99.99V
隔離點電路      隔離點自動選擇，每測試步驟5點
測試值上下限設定範圍     上限：+1%至+999%     下限：-1%至-999%
可測試電路板尺寸    Size A：380mm(W)×310mm(D)×100(H)
       Size B：450mm(W)×330mm(D)×100(H)
       Size C：480mm(W)×330mm(D)×100(H)
       選配：可依據客戶需求訂製
主控計算機      "CPU Pentium 4以上,Intel芯片組 "
監視器     低幅射 LCD監視器
記憶設備 "3.5〞1.44MB軟驅一台,80GB以上硬盤一台"
軟體系統 多國語言使用界面
列印機     標準配備76mm針式列印機
其它標配 光電保護裝置
選項測試功能   TestJet功能:可測試IC數量64顆 (標配)
氣壓裝置 "氣缸內徑100mm,行程160(200),最大下壓力:470kg/6Bar"
       "氣缸內徑125mm,行程160(200),最大下壓力:735kg/6Bar"
工作氣壓 "4-6kg/?,耗氣量：4Liter/Cycle"
電源規格 "AC100V-120V,200V-240V,50Hz-60Hz,350W"
尺寸重量 "1000mm(長)×800mm(寬)×1600mm(高),約260kg"
使用環境 溫度:0℃至40℃      濕度:20～80%
選購(Option)   1.SFIS(Shop-Floor Information System)現場管理軟體連線資訊系統
       2.條碼管理與遠端遙控制              3.雙壓床系統
       4.良品蓋章系統
ICT在線測試儀 1
