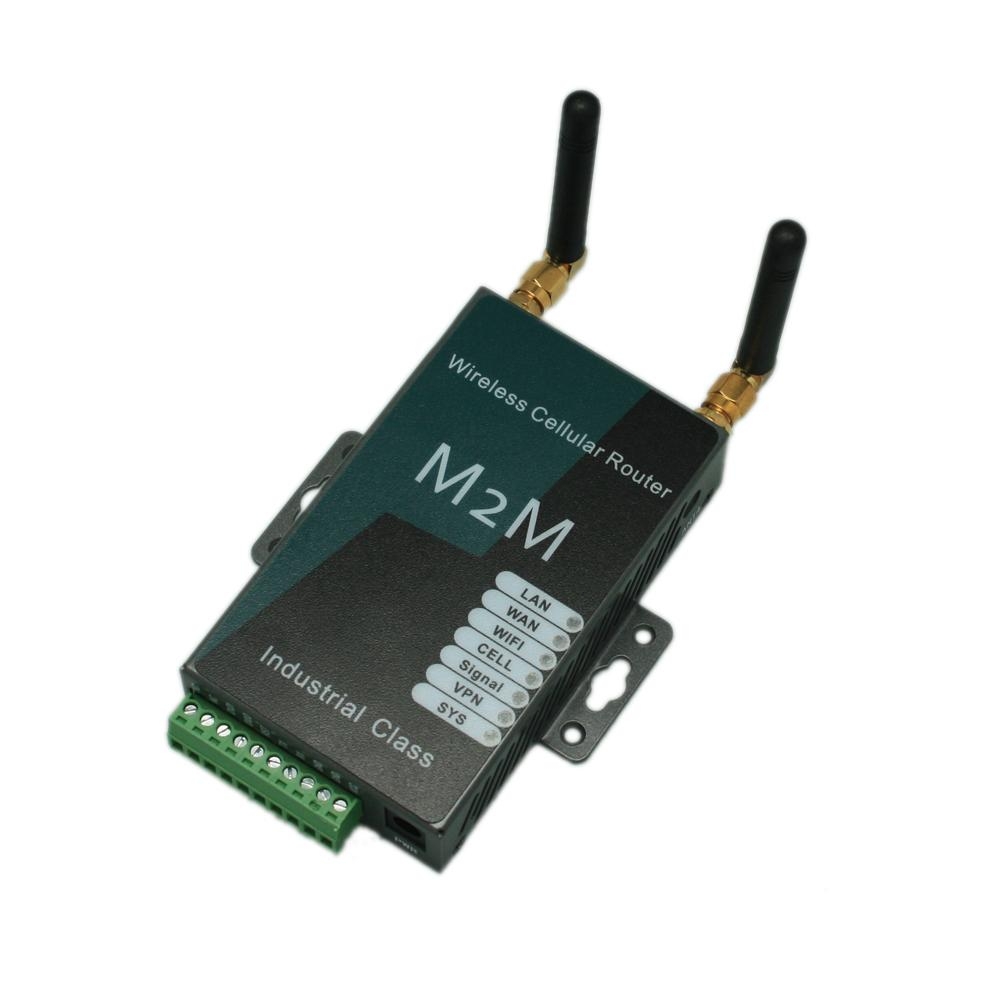

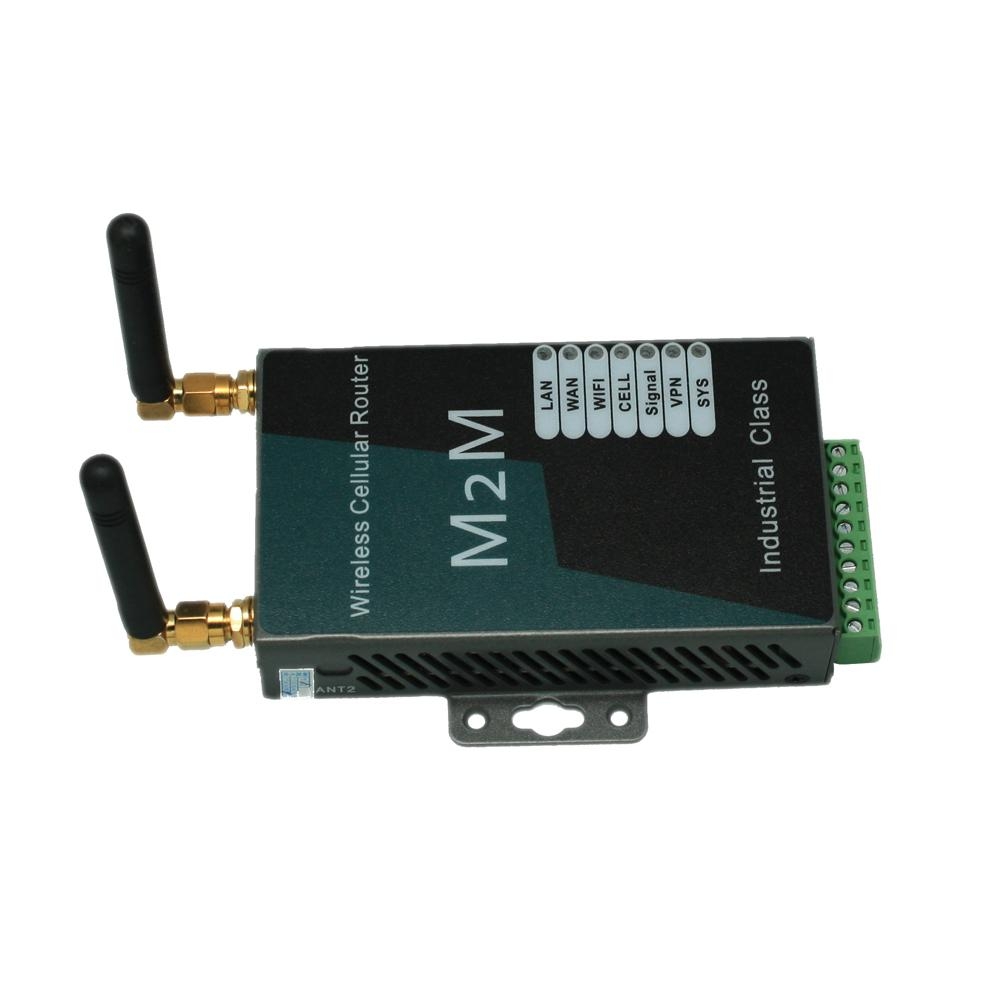

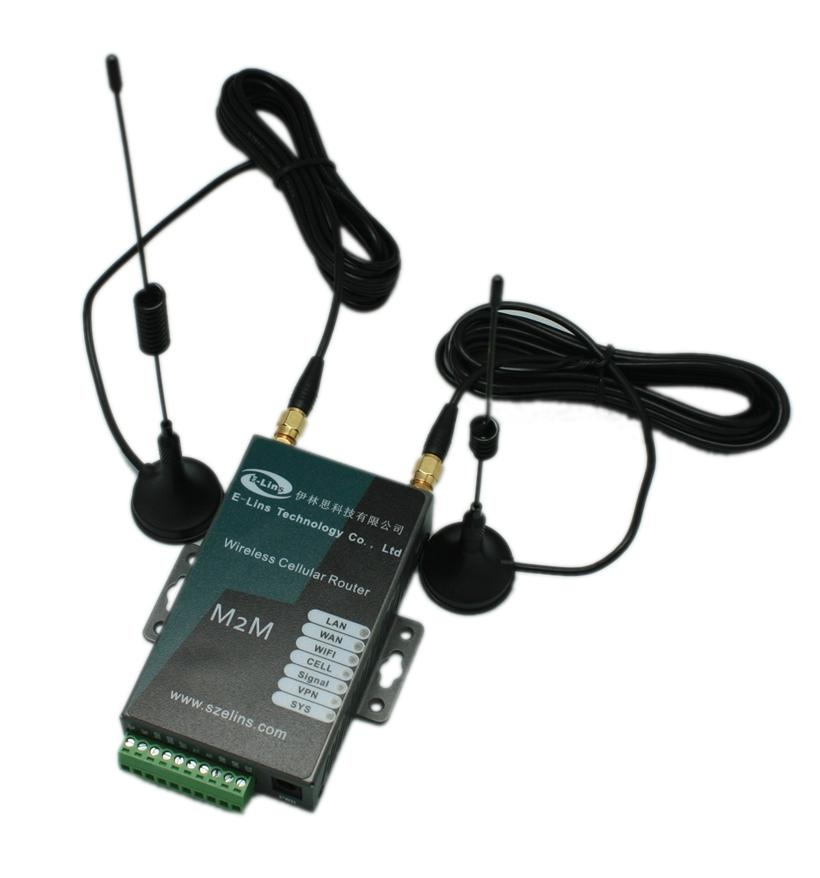

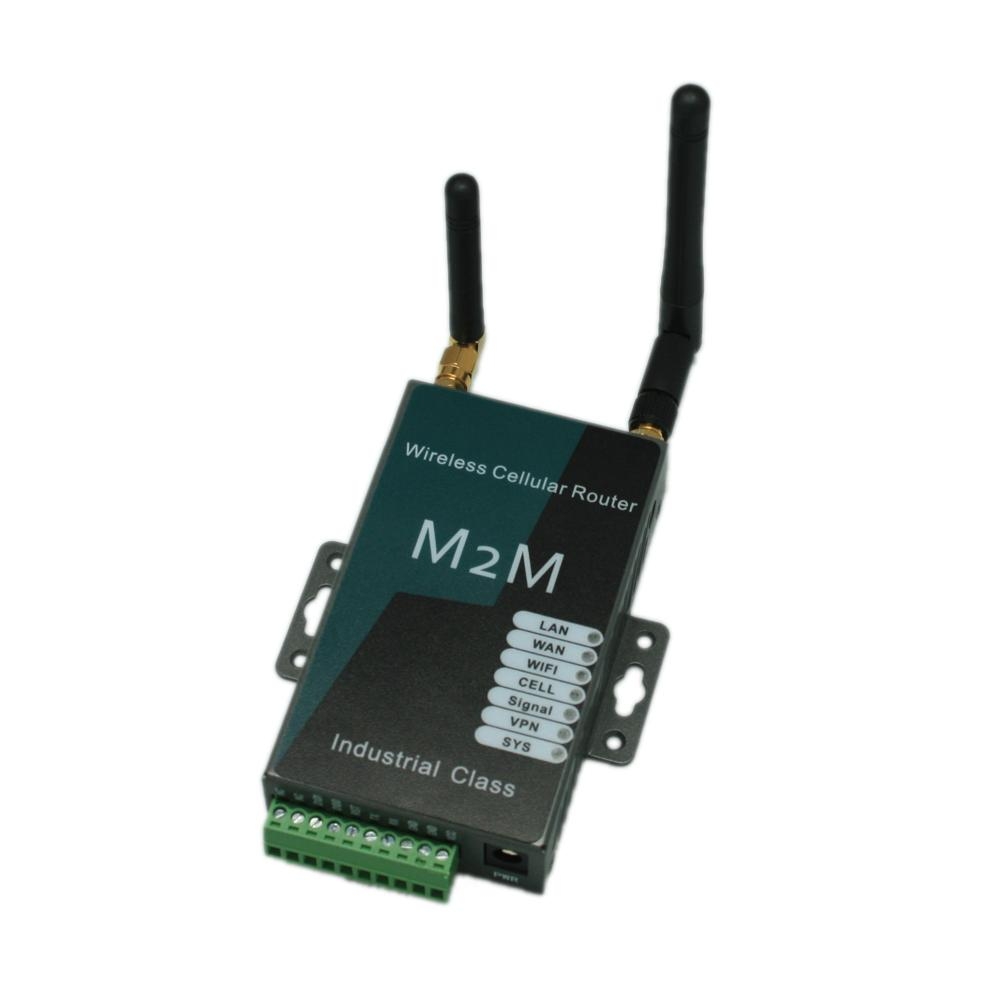

伊林思無線3G EVDO路由器
| 型號： | H685ev |
|---|---|
| 品牌： | E-lins |
| 原產地： | 中國 |
| 類別： | 電子、電力 / 通信和廣播電視設備 / 網絡通信設備 |
| 標籤︰ | 3g路由器 , evdo路由器 , 電信3g路由器 |
| 單價： |
-
|
| 最少訂量： | 1 件 |
產品描述
1. 產品概述
H685系列路由器是伊林思科技有限公司基於無線網絡需求，採用最新硬件系統平台，使用Linux軟件系統引用最新技術研發出來的一款全新的，性能更為優異的物聯網無線通信路由器產品。採用工業級設計標準，它主要應用於行業用戶的數據傳輸業務。
該產品採用高性能的32位嵌入式處理器,內嵌完備的TCP/IP協議棧,同時提供RS串口和10/100M以太網接口。集成IO端子座，提供串口或者GPIO接口。串口分別提供RS-232、RS-485、TTL電平接口的透明傳輸模式，支持的VPN通信功能，採用IPSec/PPTP/L2TP/GRE VPN技術，企業級VPN隧道技術和防火牆技術，保証高安全性行業的數據安全，支持自動在線檢測，實時動態刷新網絡狀態，保持鏈路暢通，產品以性能穩定、體積小、易於安裝嵌入、抵抗環境能力強等優點，深受用戶歡迎。
支持WEB/Telnet/Console多種配置方式，其中用戶面對的是WEB圖形化管理配製界面，管理方便簡單。該產品已廣氾應用於物聯網產業鏈中的M2M 行業，如智能電網、智能交通、智能家居、金融、移動POS 終端、供應鏈自動化、工業自動化、智能建築、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。
2. 主要功能
支持多種網絡靈活選擇
電信2G CDMA1x, 3G CDMA2000 EVDO Rev0, RevA, RevB網絡；
聯通2G GSM/GPRS/EDGE, 3G WCDMA HSDPA/HSUPA/HSPA/HSPA+網絡；
移動GSM/GPRS/EDGE, 3G TD-SCDM/TD-HSDPA/TD-HSUPA網絡；
4G FDD LTE網絡；
4G TD-LTE網絡；
工業級應用設計
採用高性能工業級無線模塊；
採用高性能工業級32位通訊處理器；
支持低功耗模式，包括休眠模式、定時上下線、模式和定時開關機模式；
採用金屬外殼，保護等級 IP30。金屬外殼和系統安全隔離，特別適合於工控現場的應用；
寬電源輸入（DC 5~40V），可選DC 5~50V;
穩定可靠
WDT 看門狗設計，保証系統穩定；
採用完備的防掉線機制，保証數據終端永遠在線；
實時動態刷新，有效解決了無線網絡的“假連接”現象；
以太網接口內置 1.5KV 電磁隔離保護；
RS232/RS485/RS422 接口內置 15KV ESD保護；
SIM/UIM 卡接口內置 15KV ESD 保護；
電源接口內置反相保護和過壓保護；
天線接口防雷保護（可選）；
標準易用
提供標準 RS232（或 RS485/RS422）、以太網LAN與WAN、WIFI 接口，可直接連接串口設備、以太網設備和WIFI設備；
智能型數據終端，上電即可進入數據傳輸狀態；
使用方便，靈活，多種工作模式選擇；
方便的系統配置和維護接口（包括本地和遠端WEB、CLI、Telnet 方式）；
接口豐富
標配1個RJ45 LAN口，1個RJ45 WAN口，並可選POE功能；
(WAN RJ45可以轉為LAN RJ45口使用，則成為兩個LAN RJ45口)
可選：無線WiFi，GPS定位，DTU串口；I/O端子座接口；
功能強大
支持2G/3G/4G WAN 連接方式，支持WiFi Client連接方式，支持有線連接方式(Cable，xDSL，上級路由器等)；
支持VPN client（PPTP，L2TP，IPSEC和GRE），支持VPN server（IPSEC）；
支持遠程管理，S OG、SNMP、TELNET、SSH，HTTP等功能；
支持本地和遠程在線升級，導入導出配置文件；
支持NTP；
支持國內外多種DDNS；
支持 MAC 地址克隆，PPPoE服務器；
WIFI支持 802.11b/g/n，支持 WIFI AP、AP Client，中繼器，中繼橋接和WDS 等多種工作模式（可選）；
WIFI 支持 WEP,WPA，WPA2 等多種加密方式，支持 RADIUS 認証，MAC 地址過濾等功能；
支持多種上下線觸發模式，包括短信、語音電話振鈴、串口數據、網絡數據觸發、定時計劃上下線模式；
支持 APN/VPDN；
支持多路 DHCP server 及 DHCP client，DHCP 綑綁 MAC 地址，DDNS，防火牆，NAT/NAPT，DMZ 主機，QoS，流量統計,實時顯示數據傳輸速率等功能；
支持SPI 防火牆，VPN 穿越，訪問控制，URL過濾，等功能；
SMA天線接口：可換高增益天線
體積小巧：適合嵌入式集成
優秀防火牆功能：支持IP與MAC地址綁定，虛擬主機、端口映射功能，內容過濾等功能
3. 行業應用
金融：銀行儲蓄點機房監控，移動性証券交易和信息查詢
通信：電信機房動力環境監控，通信維護人員線路資料查詢
交通：GPRS/SMS/GPS 機動車輛監控調度系統；銀行運鈔車，郵政運輸車監控調度。
公安：公安、110、交警車輛監控調度，公安移動性數據（身份証、犯罪檔案等）查詢，交警移動通信
數據（車輛、司機檔案等）查詢。
熱力：熱力系統實時監控和維護
電力：電力系統城市中電網實時監控和自動補償，遠程自動抄表
公司：移動辦公及管理，其他外勤人員移動性數據查詢
工業：工業遙感，遙測，遙控信息回報
氣象：氣象數據採集與傳輸
水利：水文監測
生活：煤氣調壓站實時數據採集自動控制，自來水，
污水管道，閘門、泵站與水廠實時監控維護
電子商務：支持B2B、B2C的電子商務和電子支付、股票交易等。
監控: 視頻監控, CCTV
4. H685系列工業級無線路由器詳細規格說明
兼容的網絡:
GSM EDGE/GPRS網絡；
GSM EDGE/GPRS網絡；
CDMA1x網絡；
3G UMTS WCDMA (HSDPA/HSUPA/HSPA/HSPA+網絡)；
3G TD-SCDMA
3G CDMA EVDO Rev 0 and Rev A網絡
4G LTE網絡
頻率:
3G UMTS/HSPA/HSUPA/HSPA/HSPA+ (WCDMA/FDD) 2100Mhz 或者850/1900/2100MHz 或者850/900/1900/2100Mhz；
2G GSM 900/1800Mhz雙頻或者850/900/1800/1900Mhz四頻；
CDMA1x/EVDO: 800/1900Mhz或者450Mhz可選；
3G TD-SCDMA 2010~2025MHz/1880~1920MHz；
4G LTE: 依據網絡而定；
傳輸速率:
HSPA+網絡
下行: 21Mbps/42Mbps可選；上行: 5.76Mbps
HSUPA/HSPA網絡
下行: 7.2Mbps；上行: 5.76Mbps
HSDPA網絡
下行: 7.2 Mbps；上行: 384k bps
WCDMA/UMTS網絡
上行/下行: 384 kbps
EDGE網絡
下行: 236,8 kbps；上行: 118 kbps
GPRS網絡
下行: 85.6 kbps；上行: 42.8 kbps
CDMA1x網絡
上行/下行:153.6kbps
CDMA2000 EVDO
Rev B: 14.7Mbps downlink, 5.4Mbps uplink
Rev A: 3.1Mbps下行, 2.4Mbps上行
Rev O: 2.4Mbps 下行, 153.6kbps上行
3G TD-SCDMA 2.8Mbps
4G LTE
最大100Mbps downlink, 50Mbps uplink
注: 以上均為網絡理論值，實際數值與當地使用網絡情況有差異屬正常現象。
以太網接口
1 個 10/100M 以太網LAN口（RJ45 插座），自適應 MDI/MDIX，內置 1.5KV 電磁隔離保護；
1 個 10/100M 以太網WAN口（RJ45 插座），自適應 MDI/MDIX，內置 1.5KV 電磁隔離保護，級聯上級路由器或者xDSL或者Cable Modem等；
(WAN RJ45可以轉為LAN RJ45口使用，則成為兩個LAN RJ45口)
並且可選POE功能；
DTU串口（可選功能）
1個端子排RS232串口（或RS485），內置 15KV ESD 保護，
參數如下：
數據位：5、6、7、8 位；
停止位：1、1.5(可選)、2 位；
流控: 無，硬件，軟件；
校驗：無校驗、偶校驗、奇校驗、(SPACE 及 MARK 校驗)(可選)；
串口速率：300bps, 600bps, 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps;
工作模式：服務端模式(可支持4箇中心端，且可定製更多中心端)，客戶端模式；
心跳包：支持
I/O口
2個，需要定製開發
LED指示燈
系統電源SYS*1，VPN*1，信號強度Signal*1，上線Cell*1，WAN*1，LAN*1，WiFi*1
天線接口
標準 SMA 陰頭天線接口，特性阻抗50歐；
WiFi天線接口--SMA母天線接口×１個，50ohm；
無線天線接口--SMA母天線接口×１個或2個，50ohm；
GPS天線接口--SMA母天線接口×１個，50ohm；
SIM/UIM 卡接口
標準的卡鉗式用戶卡接口，支持1.8V/3V SIM/UIM 卡，內置 15KV ESD保護
電源接口
標準的3 芯火車頭電源插座，內置電源反相保護和過壓保護；
端子座式電源接口；
Reset 復位按鈕
通過此按鈕，可將ROUTER 的參數配置恢復為出廠值
輸入電壓:
直流DC5V-40V(可選DC5V~50V)，默認配置DC12V1A或者DC12V2A/DC9V1A
工作電流損耗
空閑: 22mA@12VDC
最大: 208mA@12VDC
平均:125mA@12VDC
系統
Windows 8, 7, Vista, XP, 2000
Mac OS
Linux
其他支持瀏覽器的系統
VPN特性: 支持IPSec、PPTP、L2TP、GRE；
Wi-Fi: 可選WiFi功能，支持802.11b/g/n
GPS(可選配): 支持
語音(可選配)：控制上下線
短信：控制上下線，檢測路由器狀態
警報：信號強度低或者無信號短信或語音通知(語音通知為選配)
VLAN：支持雙局域網IP地址
支持的協議：TCP, UDP, SMTP, POP, ICMP, FTP, PPP, DHCP, DDNS, DNS, SNMP, NAT, DMZ, Qos, ALG,VLAN
物理規範
適應溫度: 儲存溫度：-40℃～85℃; 工作溫度：-35~+75ºC（-31~+167℉）
濕度: 95%(無凝結)
外殼：金屬外殼，保護等級 IP30。外殼和系統安全隔離，特別適合工控現場應用
尺寸: PCBA板: 96mm x 56mm x 14mm；整機: 100mm x 60mm x 21mm
重量: 220g (不包括天線和安裝件)
