簡介：

 ZK-RFID808是一款高性能的UHF電子標籤通道設備，支持UHF EPC Gen2(ISO18000-6C)、ISO18000-6B格式電子標籤的快速防衝突解析和讀寫處理，標準RS232串行通訊接口可直接接駁主機、控制器及其它相關設備，是開放式、大流量、通道式門禁、考勤、簽到及過程控制的理想選擇。

特點

l 完全自主知識產權設計；

l 充分支持符合EPC CLASS1 G2（ISO18000-6C）、ISO18000-6B標準的電子標籤；

l 工作頻率FCC:902～928MHz或CE 865～868MHz(可以按不同國家或地區要求調整)

l 以廣譜跳頻(FHSS)或定頻發射方式工作；

l 輸出功率達至30dBm（可調）；

l 可選紅外運動方向判斷功能

l 先進的標籤處理算法,高識讀率.

l 低功耗設計；

l 支持RS232、RS485和TCPIP網絡等多種用戶接口；

l 內置蜂鳴器和指示燈；

l 可接駁攝像頭,大屏幕顯示器/電視等輸出端,實現更為直觀的監控和管理

l 高可靠設計，滿足嚴苛工作環境要求。

*通道寬度與協議格式,標籤及使用環境相關

組件

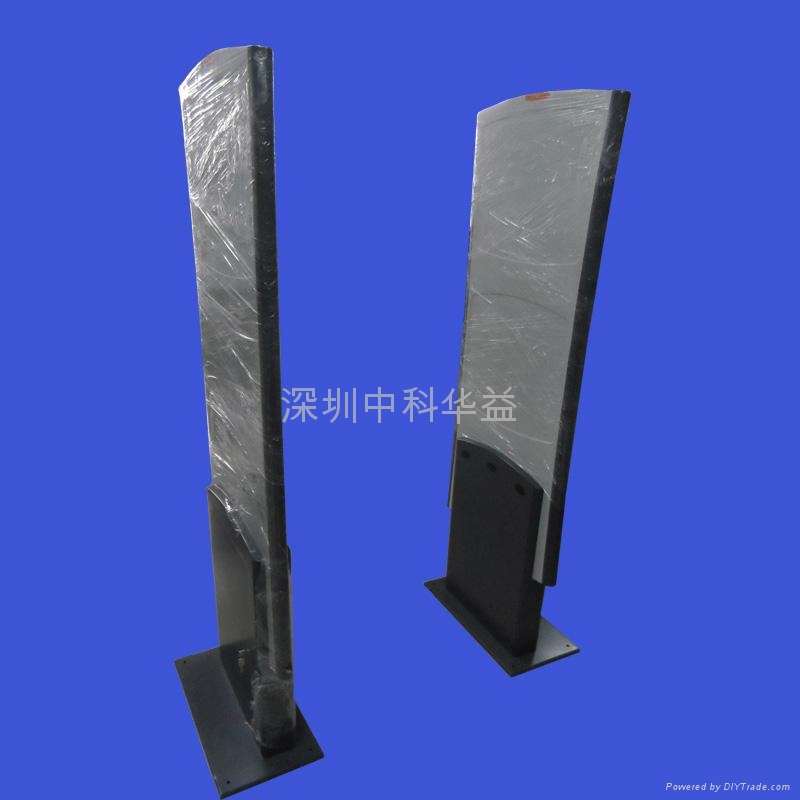

ZK-RFID808包括主副通道天線各一只，主天線底箱座內置分體式電子標籤讀寫器、電源、紅外控制器（可選）及接口板，副天線底箱座內置接口板。

ZK-RFID808附件包括交流電源線、主副天線電源連接線、主副天線報警輔助連接線、主副天線射頻電纜線及RS232串行通訊線。

規格

項目	符號	典型值	單位
顏色	Color	淺灰、黃邊
高1	H	170	cm
寬2	W	60	cm
厚3	T	15	cm
重量4	Weight	40	Kg
電源	VAC	220/50	V/Hz
電流	IAC	160	mA

備註：

1、2、3：單只天線的外形尺寸數據

4：單只主天線重量

接線資料

主天線底箱座接線資料：

副天線底箱座接線資料：

應用資料

串行通訊參數：57600bps（軟件可設置），N，8，1*

串行通訊線DB9接口定義：

引腳	符號	說明
1	NC	保留
2	TXD	RS232數據輸出端
3	RXD	RS232數據輸入端
4	NC	保留
5	GND	地
6	NC	保留
7	NC	保留
8	NC	保留
9	NC	保留

串行通訊協議請參考讀寫器用戶手冊*。

* 選配紅外控制器后，通訊參數為：38400bps，E，8，1，串行通訊協議請參考紅外控制器用戶手冊。
