一 概述
ZK系列移相觸發器/調壓器採用板卡+模塊化結構，高性能開關電源。具有多種輸入規格。控制輸入與觸發輸出光電隔離。既可以與各種自動化儀表配套使用〈對儀表無干擾〉，也可以手動控制。廣氾應用於負載要求連續平滑調節、低電壓大電流以及控制精度要求較高或不允許大電流衝擊的單、三相控制系統。如調壓、充電、交、直流電機調速等。接線簡便，無需外接同步變壓器。可靠的保護使得主迴路可控硅損坏不會導致控制器損坏，性價比高。
ZK系列移相觸發器可選擇一種D型軟起模塊，一般在移相控制系統中，負載都不允許大電流衝擊，配置該模塊可提供30s的過渡時間，以避免開機或停機后重新來對負載造成的衝擊。

二 主要技術指標
輸入規格： 0-10mA、4-20mA、0-5V、1-5V 可選
移相範圍： 0-180
觸發容量： ≤800A的雙向或兩個單向反並聯的可控硅
電源電壓： 85-264VAC
外形尺寸：96×48×115mm （高 ×寬 ×深）
開口尺寸：92 ×45mm ﹙高 ×寬﹚

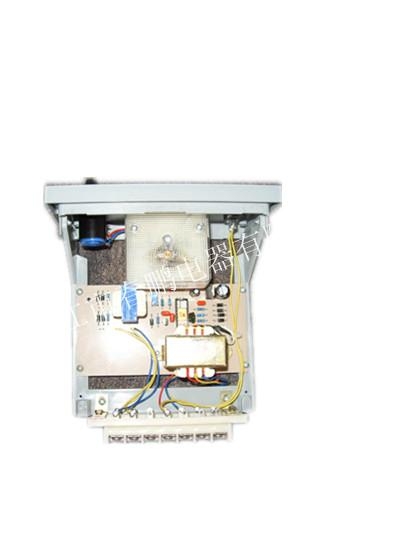

ZK-1型可控硅移相觸發器/調壓器
1 外形、接線端子。

2 輸出規格
單相單路觸發﹙負載電壓220V﹚，兩相制觸發﹙負載電壓380V﹚ 當觸發器在自動狀態時，手動電位器起限幅作用。不需要限幅時可旋至最大位置。

3 接線方法
