一、 用途
   我公司生產的ZK-3系列可控硅電壓調整器是由集成電路構成的三相可控硅電壓調整器的觸發器,適用於5A-5000A的任意一種可控硅,ZK-3應用於三相半控交流調壓。
   它廣氾使用於各種電阻性發熱元件,鎳鉻.鐵鉻鋁.碳棒.鉬棒等發熱元件.可和帶PID調節器:自動控制儀表.數控裝置,電腦等,特別廣氾適用於各種溫控系統.
   適用於各工礦企業,大專院校.科研單位。凡需調壓.調溫.調速都可選用這種觸發器.本裝置由於使用了專用的集成電路,因此重量輕,體積小,穩定可靠.
   本產品有單相，三相可控硅電壓調整器，分為半控，全控，過零觸發及成套裝置等，供廣大用戶選用。
                            二  主要技術數據
   1.輸入信號:0-10mA直流或0-10V直流.
   2.信號輸入阻抗:不小於980(限幅調節為零時)
   3.輸出信號:
      a.三相均衡移項脈衝
      b.脈衝幅度不小於10V,電流不小於500mA
      c.脈衝寬度:大於500uS
   4.移項範圍:每交流半周不小於120°電角度.
   5.輸入電壓:三相電壓
   6.輸出電壓:0-370V
   7.控制方式:手動。
   8.主迴路配可控硅:5A-5000A/1600V任意一種可控硅
   9.負載形式:電阻性負載,三相星形或三角型接法.星點與中心點不接地不接零。
   10.三相不平衡度:小於±5%
                              三  工作原理
   三相觸發裝置採用移項控制原理,將輸入的0-10mA，4-20mA或0-10V，1-5V控制信號,變成相應的電角度,用以控制可控硅的導通角,達到調節負載兩端的電壓之目的.原理見圖一.觸發裝置由三相同步變壓器(1),同步RC濾波網絡(2),集成化可控硅移項(3)-(5),脈衝放大與隔離變壓器(6)-(8)，手動控制調節（10），集成化直流穩壓電源等環節

                              四  結構及安裝
  A結構：

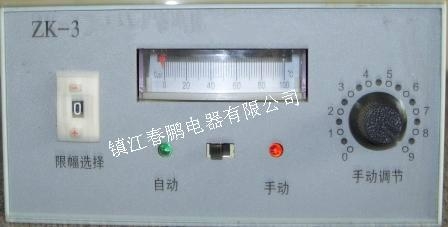

ZK-3可控硅觸發裝置是面板式儀表結構，外形尺寸按國家統一標準外形  160mm*80mm*150mm。安裝面板開孔  152mm*76mm
觸發裝置的背後有供接380V電源，輸出脈衝，輸入控制接線的端子板，為圖2。
  B安裝：
1． 將ZK-3控制器連接到可控硅調壓器主迴路見圖（1）
2． 用三只100W-500W的燈泡連接成星形，接到調壓器的輸出端。中心線與輸入接好。
3． 將ZK-3-Q面板上的多圈電位器逆時針方向調到最小位置，接通電源，順時針緩慢轉動旋 時，電壓表指示從0-100%，三只燈泡由暗到亮，亮度基本一致，必須在調節過程中無閃爍跳越現象，說明觸發器工作正常（調到最大輸出時有閃爍現象，由於假性負載小的緣故，應為正常）。
4． 在完成試驗的基礎上，可投入系統運行
5． 關機時應將多圈電位器逆時針轉到底，再切斷電源。
