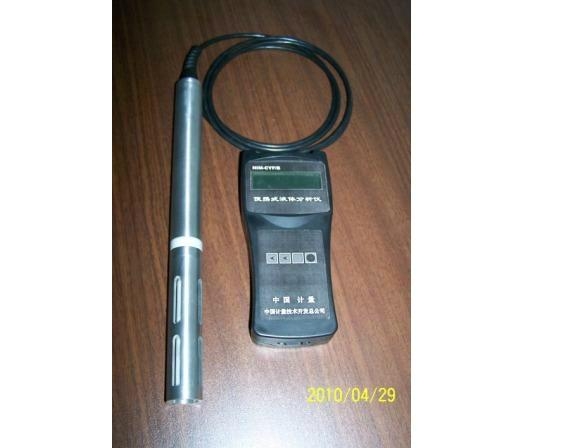

CBYHS便攜式原油含水分析儀

（0～99.9%，0～1%，0～10%/體積含水率）

一、產品概述：

便攜式原油含水分析儀，石油化工專用儀器，微型計算機控制，手持使用、LCD顯示、輕便靈巧、方便快捷、操作簡單、性能靈活、安全環保等特性；靜態檢測管道中取樣的混合液體（原油、水）及溫度等多相參數，所採集的綜合數據能夠及時有效的反饋給生產管理質量監控部門。

適用於油田原油的井口、中轉、外輸、物流貿易等計量環節中現場快速檢測、分析。

也可用於測量油罐中汽油、機油、柴油、變壓器油等成品油質液體中的水份。

二、便攜式原油含水分析儀主要特點：

分體結構：傳感器探頭與儀器分開，方便測量；

操作簡便：方便攜帶、隨時就地手持檢測、LCD顯示；

安全環保：DC6V電池電源供電、無限使用、質保五年

準確性高：“現場自校正”，智能化自我數據調節、標定及檢測；

靈敏度高：“微電容測試”技術，（0.01pF輸出20Mv對應1%含水率）；

無需維護：採用微型計算機芯片技術，數據標定后投入運行后無需再次修改；

適用性強：不鏽鋼+聚四氟乙烯材料，適應強腐蝕/粘附等惡劣的工礦環境下工作。

三、測定方式：（微電容檢測技術）

可在高達1000pF的分布電容干擾下精確測量0.001pF級的微小電容量變化。

最高分辨率：1500mV/Pf測量引線分布電容驅動能力>1000Pf綜合漂移：<0.1%

最大擴展量程：10000Pf線性度優于0.1%。

TI公司最新16位串行A/D芯片，保証了段電容量信號的分辨率。



四、工作原理及現場工礦圖：

“微電容遠傳”測試原理、“數據掃描”分析技術，根據檢測綜合原油液體質量變化與其質量介質/電容發生非線性的關係，經過積累多年現場經驗和大量的實驗室數據，總結出原始數據採集輸入/出信號（C/V/I），與液體質量的相關曲線關係，經過系統軟件加以分析，並運用特殊數學公式來擬合此曲線，結合D/A轉換處理技術，標定出綜合原油液體質量的實際含水比率值。



五、技術性能：

液晶顯示：原始輸出電壓值（mV）、分析對應的實際含水值（%）。

線性誤差：±0.5%精度；

外輸信號：標準工業信號電壓0～5V、電流4～20mA。

測量範圍： 0～99.9%，0～10%，0～20%（體積含水率）

分 辨 率：±0.1%

內部電源: 6V  LEXEL/Ni-MH AA/1300mAh

供電電源：DC+8V～+12V電源

電池壽命: 24小時連續使用。

顯 示 器:4½字符點陣液晶顯示器

刷新頻率:3秒

重    量：（含電池）:260g（不含探頭）
