一、概述

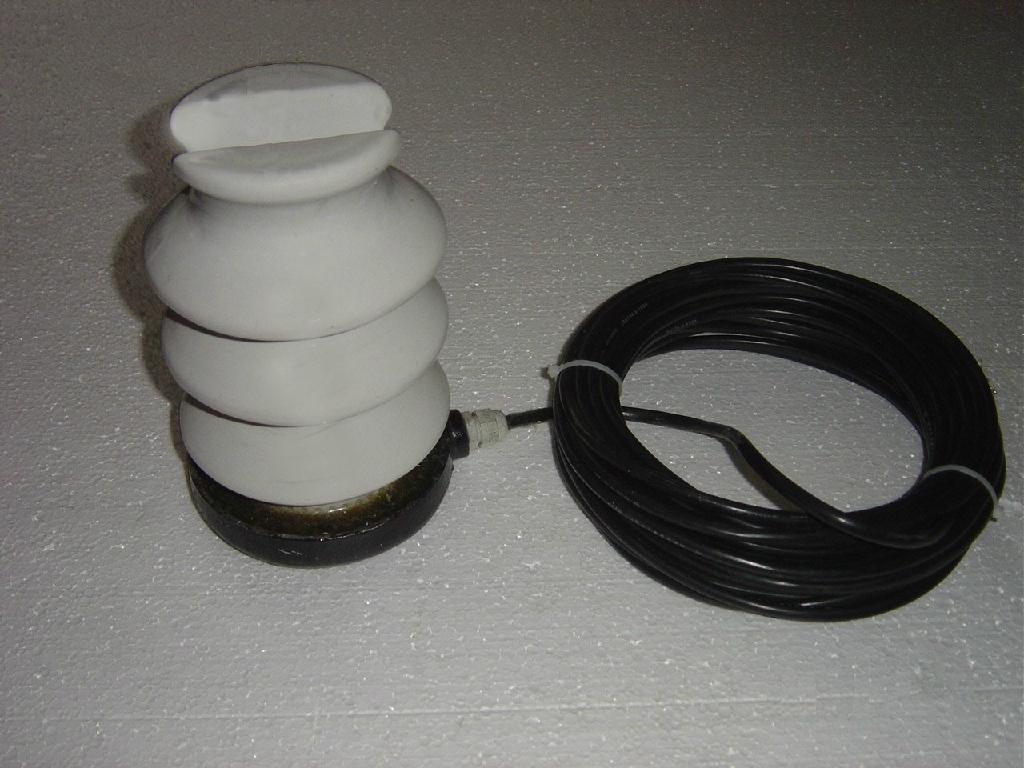

K-FJHV系列非接入式高壓電流互感器是一種新型的高科技電流互感器，在借鑑國外先進傳感技術的基礎上，用高絕緣材料進行處理，具有高絕緣特性；採用特殊傳感材料澆注固化而成，傳感精度高，把一次電流轉化為二次電壓輸出，因此，二次側在開路狀態下也不會產生高壓，避免了常規電流互感器的二次開路會產生高壓這一不安全隱患，在安裝維護時較安全。體積小，重量輕，安裝簡單方便，無須截斷架空線。我公司生產的非接入式高壓電流互感器填補國內空白，適合安裝在交流架空線路上，用作電流的測量控制及電流保護。

非接入式高壓電流互感器與常規電流互感器相比，不受一次線電流大、溫度高的影響，不受外界環境溫度的影響，免維護，能長期穩定工作。

非接入式高壓電流互感器可單獨使用，也可配有智能化數字表頭，把互感器二次側輸出的電壓信號轉化為一次線路實際的電流值，通過數字表頭顯示線路電流。可以用於電流的測控和保護，並可設定過流整定值，在電流超過整定值時，輸出保護信號。

二、適用範圍

非接入式高壓電流互感器適用於交流50Hz（或60 Hz）、6kV 、10kV或35kV等架空線路（裸導），用於高壓大電流線路或變電站等場所，無須截斷導線，象固定架空線一樣只需將導線固定在互感器的導線槽內即可

四、工作條件

4、1 環境溫度：-40℃—+65℃，日平均氣溫不超過+40℃

4、2 海拔高度：不超過5000m

4、3 大氣條件：無含有腐蝕金屬和破坏絕緣的氣體及導電塵埃

五、結構特點

5、1具有一次導線槽，便於固定，可在不改變線路的情況下隨時安裝，安裝位置比較靈活。

5、2其固定方式為一絲固定，用一個M16的螺栓即可固定。

5、3可豎直或水平安裝。

六、技術參數

6、1一次額定電流：300A、500A、800A、1000A、1500A等。

6、2二次額定電壓：5V

6、3準確度：檢測精度為0.2級

6、4絕緣性能：一次線槽對二次線及地絕緣電阻≥3000MΩ，二次線對地≥500MΩ

七、安裝

7、1 一次導線的規格：35＃、50＃、70＃、90＃、

120＃、150＃等裸導線。

7、2 非接入式高壓電流互感器都是採用一個M16螺栓固定，安裝絲孔在底座的中心，只用作輔助安裝，嚴禁當作主支撐點使用，不要承受太大的擺力。





                安裝尺寸標註方式圖

變比 電壓	300/5	500/5	800/5	1000/5	1500/5
	H × M	H × M	H × M	H × M	H × M
6kV以下	230×140	230×140	230×140	230×140	230×140
6kV	230×140	230×140	230×140	230×140	230×140
10kV	270×150	270×150	270×150	270×150	270×150
35kV	400×180	400×180	400×180	400×180	400×180

：
