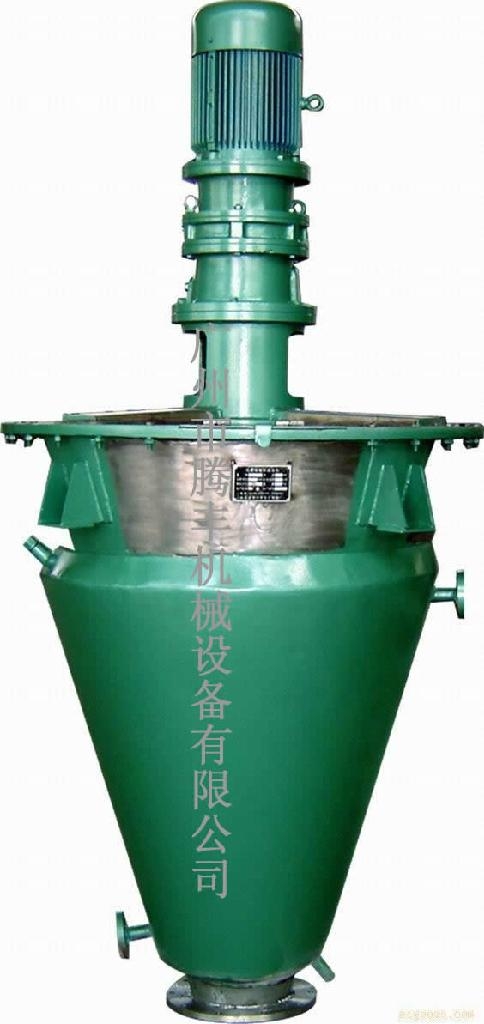

DSH單螺旋錐形混合機是引進國外設計技術資料，具有高效節能的粉體、顆料、液體（加液）三重混合效果，該混合機廣氾適用於化工、醫藥、農藥、復合肥、染料、顏料、橡膠、建材、食品、飼料、添加劑、精細化工、陶瓷、礦山、耐火材料等各行業的固一固（即粉體與粉體）,粉體一液體的混合。該機對混合物料適應性廣。對熱敏性物料不會產生過熱，對顆粒物料不會壓饋和磨碎對比重懸殊和粒度不同的物料混合不會產生分層離析現象，對粗粒、細粒和超細粉，纖維或片狀的混合也有很好的適應性

      二、工作原理

混合機筒體內兩隻非對稱螺旋的快速自轉將物料向上提升形成兩股非對稱沿筒壁自下向上的螺柱形物料流、轉臂慢速公轉運動，不同程度進入螺柱包絡線內，一部分物料被錯位提升，另一部分物料被拋擊螺柱，從而達到全圓周方位物料的不斷更新擴散，被提到上部的兩股物料再向中心凹穴匯合，形成一股向下的物料流，補充了底部的空穴從而形成對流循環的三重混合效果。

三、擺線針輪減速機型結構特點

擺線針論減速機型結構是由電機（或防爆電機）、減速機、筒蓋、筒體、傳動部分、螺旋、出料閥、噴液裝置等部分組成。

1. 減速機：行星擺線針輪、雙級、雙出軸減速機、輸出公轉、自轉兩種速度。

2. 筒蓋部分：筒蓋支撐着整個傳動部分，傳動部分用螺栓固定在筒蓋上，筒蓋上設有若干開孔，供進料、觀察、清洗、維修備用。

3. 傳動部分：由減速機經傳動分配箱，使轉臂、傳動頭、螺旋作行星式公轉、自轉運動。

4. 筒體部分：筒體為錐形結構，使出料迅速、不積料、無死角。

5. 螺旋部分：筒體內兩隻非對稱排列的螺旋杆作自轉，並在分配箱的傳動下作公轉行星運動，在筒體的範圍內翻動物料，使物料快速達到均勻混合。

6. 出料閥：出料閥安裝在筒體底部，用於控制物料以及放料。該機出料閥可分手動、氣動和電動三種形式。

7. 噴液裝置：噴液裝置由管件、噴頭部件組成，並固定在筒蓋上。

四、DSH系列設備主要技術參數



型號	全容 積m³	裝載係數	產量 t/h	總功率 kw			物料粒度（目）	混合均勻相對偏差8%min	公轉	自轉
DSH-0.02	0.02	0.6	0.02-0.04	0.37			20-500	＜1.5	2.5	85
DSH-0.05	0.05	0.6	0.03-0.1	0.55			20-500	＜1.5	2.5	85
DSH-0.1	0.1	0.6	0.06-0.2	1.5			20-500	＜1.5	2.5	85
DSH-0.15	0.15	0.6	0.09-0.4	1.5			20-500	＜1.5	2.5	85
DSH-0.3	0.3	0.6	0.3-1	3	3.75	蝸 輪 蝸 杆 型 kw	20-500	＜1.5	2	108
DSH-0.5	0.5	0.6	0.5-1.5	3	3.75		20-500	＜1.5	2	108
DSH-1	1	0.6	2-2.5	4	4.55
