QLT-68B型機房環境監控報警系統



       本監控系統根據用戶的要求，對機房場地的動力環境實現集中監控，包括對機房動力系統（包括主要配電設備、UPS電源、動力電監控）、環境系統（機房漏水、溫濕度）以及火災報警等具有完善的監控和控制功能，更為重要的是要融合了機房的管理措施，對發生的各種事件都能以網絡報警、短信報警方式提示值班人員進行操作。實現了機房設備的統一監控，非常智能化實時網絡報警、短信報警，實時事件記錄；減輕機房維護人員負擔，有效提高系統的可靠性，清理事件關係，實現機房可靠的科學管理。









QLT-68B型機房環境監控報警主機









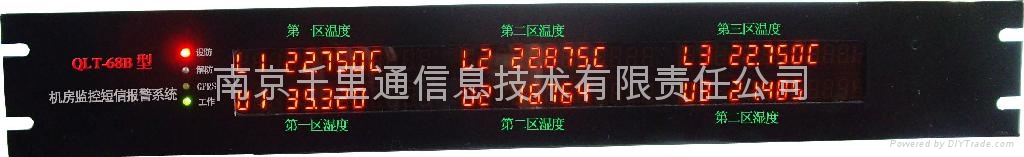

QLT-68B型機房環境監控報警主機前面板









QLT-68B型機房環境監控報警主機后板接線端子


一、報警方式
1、網絡監控中心報警
　　系統內置了一個固定IP地址，通過GPRS無線通信（不使用有線網絡）登陸服務器，將報警信息、動態參數、現場照片等上傳到客戶端的網絡監控中心。
2、短信報警
　  通過手機短信授權或電腦設置，可以設定五部接警手機。當溫濕度、UPS電量等模擬量超過預定限值后，會立即向接警手機發送報警短信；當機房停電、來電、煙霧、漏水等，報警系統會立即向接警手機發送報警短信。
3、彩信拍照
　　通過串口可以增配一個30W像素的CDD攝像頭，在發生報警時能把現場圖像通過彩信MMS的方式發到監控中心、接警手機和電子郵箱里，便於確定警情和取証，徹底解決誤報的困擾。監控中心可以申請主動拍照並以存檔。
4、電話撥號提醒
　　通過手機短信或電腦可以設置：系統所配開關型傳感器被觸發后，除了向接警手機發送短信外，還可以撥打接警手機，接通后可以監聽現場聲訊。
5、現場聲光報警
　　通過設置軟件可以設定報警發送短信（撥號）的同時，激活警號（警鈴），警號接口為標準有源控制輸出，用戶可以根據自己需要另接其它報警喇叭。



二、系統標準配置（硬件）
1、主機（內置多種傳感器：一路溫度、濕度、停電、復電、380V三相四線缺相傳感器和三路UPS電池電量檢測傳感器（其中二路500V，一路5000V）；內置GSM/GPRS通信模塊；內置無線探測器接收模塊；內置多路I/O接口）
2、30W像素的CDD高清攝像頭
3、GSM/GPRS吸盤天線（線長5米）
4、二套溫濕度傳感器（線長10米）
5、一個有線聲光警號
6、操作手冊
7、RS232數據線
8、光盤（內含系統設置軟件、網絡監控中心軟件、安卓系統手機監控中心軟件、操作手冊電子版、系統簡便操作指南）

三、基本功能

1、溫度報警
　　溫度傳感器採用Dallas半導體公司出品的數字溫度傳感器，測試環境溫度，檢測範圍：-55～125℃，精度：±0.5℃，顯示步進0.125℃
2、濕度報警
　　測試環境濕度，濕度範圍：0～100%RH（可凝露），濕度檢測精度：4%RH（條件：at25C°，60%RH，Vin=5.0V，輸出電壓範圍：1.68～1.92V）
3、停電報警
　　採用交直流隔離技術，通過系統自身交流電供電實時監測市電供電情況，當停電時，市電停電檢測模塊向報警主機發送停電信號，並通過短信報警模塊向設定手機發送報警短消息。
4、復電告警
　　市電恢復供電后，市電復電檢測模塊向報警主機發送停電信號，並通過短信報警模塊向設定手機發送報警短消息。
5、UPS蓄電池電量報警
　　直接接入UPS內部蓄電池組正、負極，實時在線檢測電池組電壓，最高檢測電壓為500V（二路）和5000V（一路），可以設定電池電壓的上下限，超限短信報警。可以同時檢測三組UPS電池電壓。
6、動力電（三相四線）缺相報警
　　採用光電耦合隔離采樣技術，對三相四線進行實時檢測，三相交流電中的任何一路相線停電時，都會立即向預設手機發送報警短信；也可作為三相110V或單相220V市電實時在線檢測。
7、有線開關量報警輸入
　　預留四路無源開關量輸入接口，其中一路是24小時防區，用於有線緊急按鈕；同時還預留了二路由系統提供電源的開關量輸入接口，其中也有一路24小時強制防區。這六路開關量報警信息均可由用戶通過手機短信或電腦軟件進行設置。
8、開關量輸出
　　內置五路繼電器（10A/路）由系統內部溫濕度報警時聯動控制新風機、抽（加）濕機等設備，也可以通過網絡監控中心、接警手機短信遠程控制。控制輸出狀態由電腦軟件設置為開關型或延時型，即一直保持工作狀態或延時后自動關閉。支持定時控制和循環定時控制。
9、實時數據
　　報警系統向網絡監控中心定時回傳溫濕度、UPS電池電量等模擬量信息，間隔時間從10秒到65536秒可以由用戶自定義。
10、定時巡檢
　　可以每天1～2次定時將機房溫度、濕度、UPS電池電壓等動態信息發送到所有預設的接警手機，同時，此功能也可以檢測報警系統是否正常運行、系統里的手機卡是否有費用。定時巡檢具有短信自動校準系統時間的功能。
11、無線報警接收
　　系統集成了無線報警接收模塊，採用315MHz固定碼模式，可以接收12路無線煙霧探測器、無線水浸探測器等無線開關量信號，然後有主機以短信方式發送給接警手機
12、後備可充電鋰電池
　　內置7.4V/ 1500mA 可充電鋰電池，在市電停電后，可以保証報警主機正常工作30分鐘～2小時，報警主機內部有恆流恆壓智能充電電路，可長期保持對鋰電池的涓充狀態。
13、六組LED顯示
　　同時顯示多路溫度、濕度、UPS電池電壓等動態參數。用戶可以根據需要通過內部撥碼開關選擇顯示其它參數。

四、擴展功能（選配項）
1、外接溫濕度傳感器
　　除了標準配置所配的2套溫濕度傳感器外，還可以增配2個溫度傳感器或其它模擬量傳感器。
2、外接多種無線傳感器
　　可以接入無線煙霧傳感器、無線水浸傳感器、無線紅外人體傳感器、無線停電/復電傳感器等10路無線傳感器。
實際應用：根據機房大小、可能漏水點多少選配多個無線煙霧傳感器和水浸傳感器；對於平時禁止入內的機房，可以選配無線人體紅外傳感器作為入侵報警；如果將報警系統接在UPS輸出的220V上，可選配無線停電/復電傳感器接在市電上，這樣，市電停復電和UPS停復電，系統都會向網絡監控中心和接警手機發送報警信息。
3、外接大尺寸LED顯示屏
　　系統有外接大尺寸LED顯示屏接口，可以直接接入多組4位大尺寸LED，與系統同步顯示溫度、濕度等。
實際應用：將大尺寸顯示屏挂在機房外，不進機房便可以直觀地了解機房的溫濕度。
4、藍牙遙控無線插座
　　系統集成了藍牙發射模塊，根據短信遙控指令無線控制5個外接的86型短信遙控插座，將有線輸出變為無線遙控輸出。支持系統溫度、濕度等動態報警聯動控制，支持延時、定時、循環定時控制。
實際應用：在新風機、抽濕機、加濕機附近加裝86型短信遙控插座，當溫濕度等超過限值時，系統自動發出控制指令，遙控插座通電，達到聯動目的。

五、產品特點
1、多模式報警
　　系統既可以向網絡監控中心報警，也可以向5部手機發送報警短信和撥打電話（開關量報警），同時可以控制現場聲光報警。
2、功能齊全
　　系統本身具備溫濕度報警、停電/復電報警、UPS電池電量報警、380V動力電缺相報警；有線/無線報警輸入，多路開關輸出等。
3、免安裝
　　系統內部集成了多種傳感器，可以直接完成機房環境監控報警的基本要求，並預留了多種多路有線傳感器（探測器）接線端子和無線接收模塊，如果使用有線傳感器，只需接線即可，而採用無線傳感器，只需將傳感器放在合適位置即可，免去了布線的麻煩。
4、易操作
　　只需要插入手機卡（SIM），通過短信註冊接警手機和網絡監控中心ID號，即可投入使用，系統內部報警參數和報警信息在出廠時已設置，如需修改，可以通過電腦軟件修改，也可以通過網絡監控中心或手機短信遠程修改。
5、免維護
　　由於系統內部各功能模塊高度集成，減少了外圍複雜電路造成故障的可能行，大大的提高了系統的可靠性。同時，工業級設計，元器件的精心選擇；獨創的雙CPU防死機和定時強制復位技術，保証了本產品內部的GSM無線收發模塊和微處理器均可持續、穩定24小時不間斷長年可靠地運行。

六、電氣指標
電源：～220V
功耗：靜態電流＜350mA
         瞬間工作電流＜500mA
工作方式：GSM/GPRS
最大發射功率：3W
工作溫度：-35 - +75℃
儲藏溫度：-45 - +85℃
濕度範圍：0 - 95％ 非冷凝
接收靈敏度：-102dBm
動態範圍：62dB
開關量輸入：干節點、上升沿、下降沿
模擬量輸入：0～5V,4～20mA
溫度測量範圍：-55～125℃，精度：0.1℃
濕度測量範圍：0～100%RH（可凝露），精度：4%RH
直流電壓測量範圍：0～5000V，精度：1V，阻抗≥1兆歐
體積（寬×高×深）：482.6×66×200mm（19英吋1.5U）

七、網絡監控中心簡介
網絡監控中心採用C/S架構，安裝有客戶端軟件，用戶通過密碼登陸服務器后，可以實時接收所有報警系統上傳的溫濕度等模擬量信息、報警信息和報警現場照片，並保存與本地電腦上，監控中心支持接警數據查詢，Excel表格輸出。



網絡監控中心界面







接警時自動彈出報警點地圖











選擇打印報警信息









選擇打印實時數據











打印報表









監控中心遠程控制





1. 數據管理
　　實時數據：網絡監控中心可通過QLT-68B型機房環境監控報警系統非常實時遠程查詢機房內各監控設備的運行狀態、運行參數及各種故障參數等信息；網絡監控中心可在任意時間根據現場實際需求向現場各監控對象發送採集各種實時開關量數據的指令，收集各監控對象的各種實時數據，並可以輸出Excel表格，以供操作人員分析所監控的對象的實時數據變化之用。所有數據均以直觀的集中型的單頁表格形式顯示在網絡監控中心上。
曆史數據：網絡監控中心將所有監控數據存儲在本地硬盤上，提供給操作人員隨時作各個監測項目的曆史資料查詢，可查詢任一天、任一時的曆史數據，將查詢結果以列表方式顯示或打印，以供分析之用。網絡監控中心可保存曆史數據的時間是沒有期限的（視硬盤大小而定）。
2. 安全管理
　　操作權限：網絡監控中心根據不同的操作者劃分了多級操作權限，最低級操作權限只能查看監控數據；具有控制權限的操作者可以進行對監控對象發送控制指令，例如：設置QLT-68B型機房環境監控報警系統的工作狀態；開或關新風機、抽/加濕機、拍照等；具有系統修改權限的操作者可以對報警系統所有控件進行報警內容、參數的修改；最高級的操作權限可以對用戶授權，可以修改報警系統的所有參數；網絡監控中心具有非常完善的權限分級管理功能，亦可根據用戶實際需求，可對操作者劃分不同的操作權限，亦可跨越權限等級劃分操作權限，不同的用戶只能在自己的操作權限內進行系統的操作。
　　事件日誌：網絡監控中心會自動記錄每一條報警的詳細信息，信息包括報警事件的內容、時間、報警值、報警級別、設備位置地圖等，網絡監控中心將報警事件日誌作為非常重要的曆史數據儲存在硬盤中，以便進行查詢、打印，任何操作權限的人不能對其進行任何修改。
3. 報表管理
　　網絡監控中心將所保存的曆史數據、報警圖片、報警事件日誌生成各種報表進行管理，可針對不同的監控對象形成獨立的報表，亦可對所有的監控對象生成整體的統計報表，包括生成曆史數據統計報表、報警統計報表、操作統計報表並具有打印功能。

八、多機房監控點聯網報警

本系統支持：一個監控中心接收多個機房環境報警信息（最多可達1000個機房）；多個監控中心接收同一個機房環境報警信息（最多可設5個監控中心）；多個監控中心接收多個機房環境報警信息等多種工作模式。





九、系統設計
1、設計依據
1) 《閉路監控電視系統工程技術規範》
2) 《計算機站場地技術條件 （GB 2887-89）》
3) 《計算機站場地安全要求 （GB 9361）》
4) 《電子計算機機房設計規範 （GB 50174－93）》
5) 《防盜報警中心控制台（ GB/T16572—1996）》
6) 《低壓配電設計規範 （GB 50054－95）》
7) 《建築安裝工程質量檢驗評定標準 （GBJ 300－88）》
8) 《建築裝飾工程施工及驗收規範 （JGJ 73－91）》
9) 《建築與建築群綜合布線系統工程設計規範 （CECS89:97）》
10) 《建築與建築群綜合布線系統工程施工及驗收規範》
2、設計原則
1) 先進性：整個系統採用目前先進的設備和技術，能適應以後的發展趨勢。
2) 開放性：整個系統是一個開放性的網絡系統，不但可溶入到其它的系統中，而且也可以兼容其它的系統于本系統中。
3) 靈活性：系統功能配置靈活多樣，各種參數配置簡單快捷、方便靈活。
4) 可擴展性：系統能適應不斷增加的業務需要，當增加新的監控點時，只需增加相應的硬件設備即可。在現有的監控點中增加被監控設備時，只需在擴展分控點網絡的采控模塊即可。
5) 可靠性：整個系統採用多年成功運行的定型產品，工作穩定，性能可靠。
6) 實用性：從用戶實際情況考慮，充分利用資源，儘量降低選購設備成本，使系統具有較高的性能價格比。在系統軟件功能上，也充分考慮用戶的實際情況，使用戶能根據實際情況進行相應的操作。
7) 實時性：整個系統具有很快的響應時間，對於突發事件能很快的做出響應。
