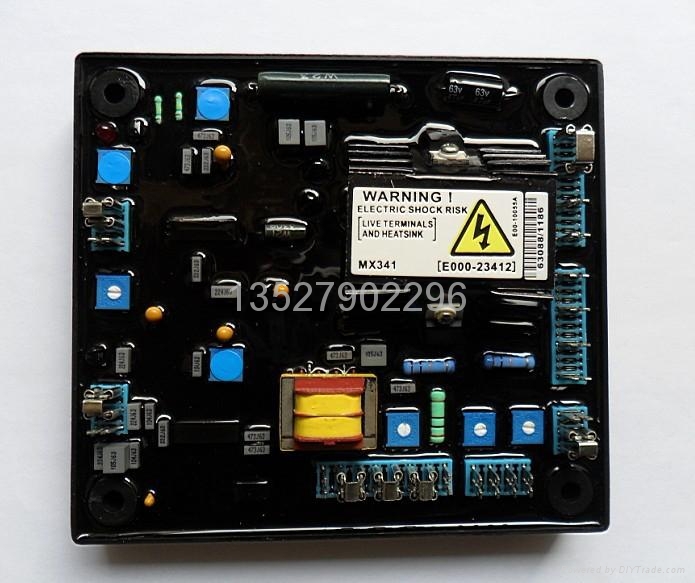

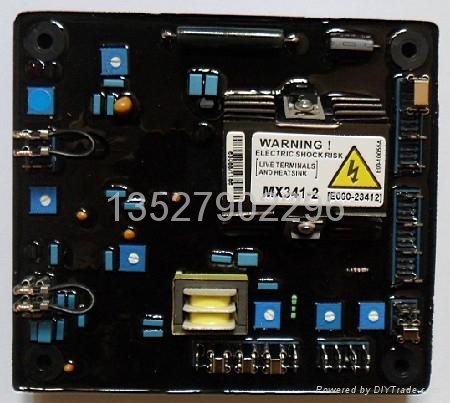

型號： mx341
名稱： 穩壓板
規格： 10-110V DC 5A
技術參數:
電源輸入：170-220V AC,3相3A(PMG)
輸 出：電壓 120VDC(最大)
電流 3.7A(連續)
6A10S(瞬間)
保護功能：內置低速，過勵，LAM，
調 整 率：優于1%

一 AVR設定
１頻率選擇端子(Ｆrequency selection terminals)
50ＨＺ運行 連接50-C 60ＨＺ運行 連接60-C
２穩定性選擇端子(Ｓtability selection terminals)
90KW以下 連接A-Ｃ 90KW-550KW 連接B-Ｃ
3勵磁中斷連接(Ｅxcitation lnterruption Link)
勵磁斷路器閉合。如不安裝此可選件，在輔助接線合內連接Ｋ１-Ｋ２（AVR出廠時K1-K2用一導線連接）。
4 感應選擇 （Sensing selection termunals）
連接2-3 連接4-5 連接6-7
二AVR連接
1 P1 P2 P3勵磁發電機三相電力輸入
2 XX X 為AVR勵磁電力輸出
3 2 3 為AVR反饋電壓輸入（220V） 1 2為外接電壓微調（無外接微調時連接1 2）
4 S1 S2 為並機電流感應輸入
三AVR調整 （出廠時已調整，用戶必要時只需作如下調整）：
1 電壓調整 如輸出電壓不符，順時針旋轉電壓調節電位器，輸出電壓升高；反之則反。
2 頻率設定 將發動機轉速調至47HZ，逆時針旋轉UFRO電位器，使指示二極管發光，調回發動機轉速即可。
3 過流減勵 使發電機在額定功率下，順時旋轉勵磁脫扣電位器，使指示二極管發光，再逆時旋轉約5度即可。
