耐高溫腐蝕的壓力變送器

耐高溫腐蝕的壓力變送器
型號:MPM4528
品牌:新瑞普
原產地:中國
類別:電子、電力 / 儀器、儀表 / 壓力儀表
標籤︰300度高溫 , 齊平膜結構 , 衛生醫療專用
單價: -
最少訂量:1 件

產品描述

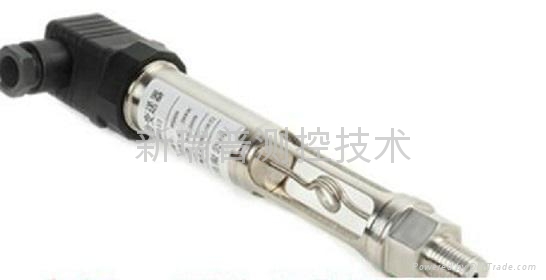

 MPM4528型高溫壓力變送器適用於高溫介質的壓力測量,作用在感壓膜片上的壓力通過充油毛細管被傳遞到硅測量   元件上。毛細管通過空氣的熱耗散作用,可以將介質接觸端的高溫降低至接近環境溫度。   這樣的設計既不需要其他輔助冷卻裝置(如水冷),同時又能發揮擴散硅傳感器的性能優勢。高   精度的一體化放大電路可提供與壓力成比例的電壓或電流信號。該變送器採用全焊接結構形式,防護等級為IP65,耐腐蝕性好,可廣氾適用於各種高溫介質的壓力測量。

擴散硅充油壓力傳感器
低壓特性良好
高溫壓力測量
數字化溫度補償和線性修正
壓力量程:0100kPa……2MPa
    壓:1.5倍滿量程壓力
壓力類型:表壓型或絕壓型
產品精度:≤±0.5%FS (非線性、重複性、遲滯)
介質溫度:25300
環境溫度:-2080
零點溫度係數:<0.04%FS/
靈敏度溫度係數:<0.03%FS/
貯存溫度-40125
供電電源:828VDC    828VDC
輸出信號: 420mADC     15VDC
傳輸方式:  二線    三線
負載電阻(Ω):U-8/0.02    5k
壓力連接: G1/21/4NPT
與介質接觸的材料:不鏽鋼1Cr18Ni9Ti316L

殼體:不鏽鋼1Cr18Ni9Ti

膜片:不鏽鋼316L
毛細管長度:50mm
防護等級:IP65
電氣連接:進口防爆插頭座或電纜1.5
    裝:建議水平位置

接插件的接線定義:

插腳

二線

三線

1

正電源:+V(黑色)

正電源:+V(黑色)

2

負電源:0V(紅色)

公共端:GND(白色)

3

正輸出:+OUT(紅色)

電纜導線電氣定義:

導線顏色

二線

三線

黑色導線

正電源:+V

正電源:+V

紅色導線

負電源:0V

正輸出:+OUT

白色導線

公共端:GND

選型提示
1
、毛細管冷卻效果會因環境溫度影響而有所不同。
2
、特殊要求,敬請與本公司商洽,並在訂單中予以註明。
