[產品種類]：

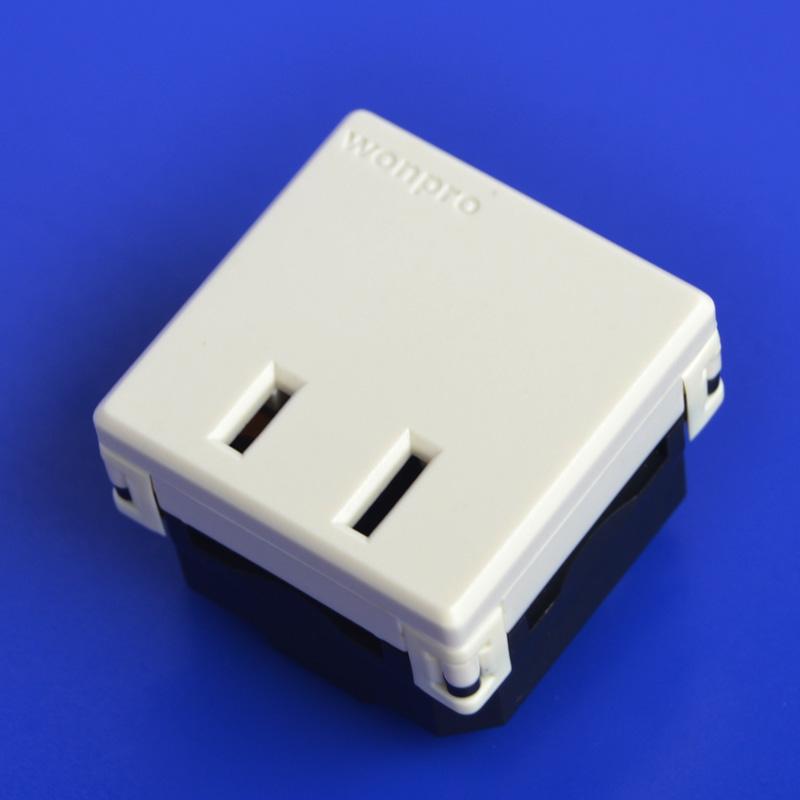

產品名稱：兩極插座直接接線式接地型(2P+E)

產品型號：R6A-W

顏       色：白色

金屬材質：銅

塑料材質：ABS / PC

制   式：二腳扁插孔（美標插座兩個插孔是一個長一個短的）
功        能: 多功能插孔可以接受國標二腳扁插頭，標準美標二腳扁插頭等型式插頭。



[技術參數]：

額定電流：10A/15A
額定電壓：250V/125V

功      率：250瓦特

耐      壓：3KV

尺      寸：長*寬*高=36*36*28MM



[插座定義]：

插座，又稱電源插座，開關插座，英文翻譯：Power socket 是指有一個或一個以上電路接線可插入的座，通過它可插入各種接線，便於與其他電路接通。電源插座是為家用電器提供電源接口的電氣設備，也是住宅電氣設計中使用較多的電氣附件。



[專利定義]

本發明提供一種具安全之多用途插座，尤指一種可達到安全結構之插座與插頭使用及適用數種不同插腳插接之插座結構，其繫於底座二邊各設有一凹槽，于中央位置形成一接地槽，使二凹槽內可置入導電架，于接地槽內置放接地架，可置入隔板，之後將上蓋置上以高周波接合法或粘合劑或螺絲固定，使其形成一體，再將其置於中框，藉中框中之卡止件與卡板使其固定成一體，使該插座可適用於安全插座與數種不同形狀之插頭插接。



[認証情況]：

CE認証，ROHS認証，ISO9001：2015



[可選顏色]：

通常色：白色 黑色 其他顏色可以訂製；



[用途說明]：

適用於工廠測試使用，或安裝在的電子檢測儀器和設備。

通用插孔可以接受世界各地的各種型式插頭。

國際標準化的，統一的大小，更換方便，滿足您的個性化需求設計。

模塊化設計,提供絕嘉電源輸出口解決方案。

專門設計設計使用在各種工業生產線/測試儀器設備/大類型的數據庫/網絡管理中心/信息產品匹配電器設備等等。



[安裝說明]：

R2,R3,R4，RU4，R5A，R5B,R6A,R6B,R7,R4V,R5AV,R16,R18,R21, RT, R5BV,  R6AV, R16V,RGF, RGFV, R5B16的背面。

1、孔的大小，插入電線=Φ2.5mm* 3;

2、合適的電纜是Φ0.8mm〜Φ4.5mm;

3、連接電纜時，請剝線15MM〜18MM；

4、插入線后，請儘量拉開，並確保電纜卡緊;

5、選配的面板框架的大小，請參閱面板系列。
