在變幅缸處採用液壓傳感器取力
一、概述
TLX42C型力矩限制器（以下簡稱力限器）和控制系統適用於汽車起重機。
TLX42C力限器給起重機操作者提供了豐富有效的作業信息，使起重機在其設計參數範圍內有效地被使用。多種信號傳感器配合儀表，力限器可以實時地給操作者提供大臂長度、角度、工作幅度、額定起重量和實際起重量等方面的信息。
當起重機的操作超出了允許的安全範圍，力限器將發出報警提醒操作者停止違規操作，同時發出自動鎖死向危險方向運動的控制信號。

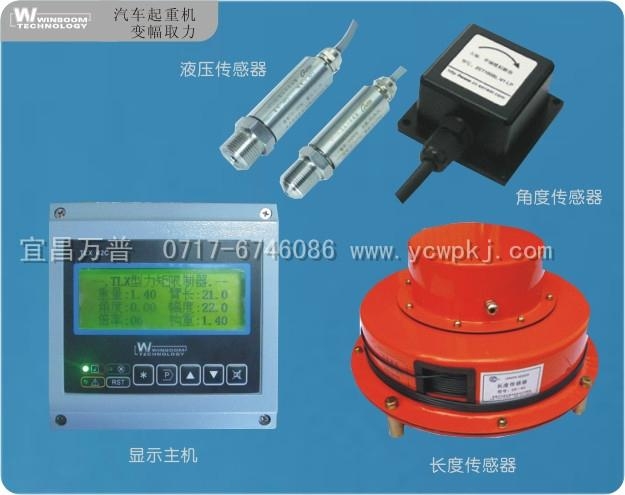

系統由顯示主機，長度傳感器，角度傳感器，液壓傳感器，高度限位開關等組成。
二、主要功能
顯示-直觀地顯示實際起重量、額定起重量、臂長、角度、工況、倍率等起重機作業參數
預、報警
當起重機出現下面任何一種情況時，TLX55A力矩系統發報警聲。
-起重機力矩超載
-起重機吊具起升超限
-力限器系統故障
控制
配合起重機電器系統，當系統發出報警時，以下任何一項危險方向操作都被禁止執行: -吊臂向下變幅 吊臂伸出 吊具起升
此時，系統只允許安全方向的操作，即：
-吊臂向上變幅
-吊臂縮回
-吊具下降
三、技術參數
♦顯 示： 4.2黑白屏
♦模擬量輸入： 6
♦開關量輸出： 6
♦控制量輸出： 6
♦工 作 電源： DC24V±15%
♦數 據 存儲： 有
♦系 統 誤差： ≤±5%
♦顯 示 尺寸： 100·76mm
♦外 觀 尺寸： 146·151mm
♦外 殼 材料： 金屬
♦工 作 溫度： －20℃-﹢70℃
♦存 儲 溫度： －30℃-﹢75℃
♦下 載 接口： USB（選裝）
♦通 訊 接口： CANopen2.0/RS485
四、特點及性能
♦集主機和顯示器于一體，產品結構緊湊體積小,安裝方便，界面簡明易懂；
♦具有數據記錄功能（黑匣子），可選裝USB下載接口,可以循環記錄起重機的超載數據，可以完整地再現起重機超載時相關數據；
♦彩色圖形顯示，在顯示屏上用圖形及漢字（英文）實時顯示起重機額定負荷、實際負荷、變幅、臂長、角度，倍率、時間等，聲光報警、自動控制；
♦起重繩倍率、鉤重、工作方式按鍵直接輸入；
♦全按鍵操作，使安裝調試方法更簡單，數據更準確；
♦傳感器零位漂移、溫度漂移、自動跟蹤補償、可長期保証稱重誤差在國標規定範圍內；
|
