雙絲像質計——射線圖像幾何不清晰度的測量標尺

雙絲像質計

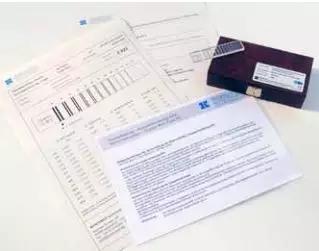

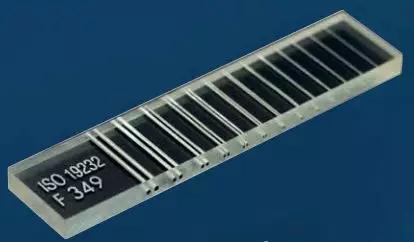

雙絲像質計（德國）根據ISO19232-5/EN462-5/ASTM E2002標準生產，ISO19232-5/ EN462-5/ASTM E2002 雙絲像質計是由放置於剛性半透明塑料盒中的13個線對組成，雙絲像質計絲的直徑與絲與絲之間的距離相等，每個線對包含兩條圓形截面的線。1D至3D線對是金屬鎢，其它線對是金屬鉑。雙絲像質計用於確定射線照相和實時射線透照系統的幾何不清晰度。

分類：

雙絲像質計IQI - 13D：線對從1D到13D

雙絲像質計IQI - 15D：線對從1D到15D

雙絲像質計應與線型或孔型像質計一起使用。應置於被檢物體的源側，並且應盡可能地靠近射線束軸線與軸線垂直。借助4倍放大鏡觀察雙絲像質計影像。最大線對，其影像正好是兩雙線間距可以識別極限下的兩獨立線過渡到單線的影像，此時被認為是可辨別的極限值。圖像不清晰度U可由2d表示，其中d是線的寬度和線的間隔距離。

 幾何不清晰度U(mm) 絲的直徑d(mm)

13D 0.10 0.050
12D 0.13 0.063
11D 0.16 0.080
10D 0.20 0.100
9D 0.26 0.130
8D 0.32 0.160
7D 0.40 0.200
6D 0.50 0.250
5D 0.64 0.320
4D 0.80 0.400
3D 1.00 0.500
2D 1.26 0.630
1D 1.60 0.800
製造商對每個雙絲像質計都應提供檢測合格証書。
