[插座定義]

插座，又稱電源插座，開關插座，英文翻譯：Power socket 是指有一個或一個以上電路接線可插入的座，通過它可插入各種接線，便於與其他電路接通。電源插座是為家用電器提供電源接口的電氣設備，也是住宅電氣設計中使用較多的電氣附件。

[專利定義]

本工業插座系列系以多用途單相插座為主體標準模塊外加用於固定的各種面板框架組成。該產品屬高檔位產品用於各類工業產業，適合儀器設備上明裝暗裝電器插座之用，具有外觀新穎，外殼採用阻燃材料，接插件導電性能安全、可靠；採用組合式無螺紋接線端子；也採用鎖線式接線端子。插座為多用途的形式適用於扁形、圓柱形、二極、三極插頭而且世界20多個國家地區各類型的插頭都能使用該插座作為插接件。也可以選用帶保護門的結構。在通訊信息方面，有電視天線插座、電話插座與網絡插座。用於室內牆裝電視天線，電話機插座與網絡插座，電話插座有二芯、四芯、六芯與八芯，可根據需要組裝。接觸性能可靠，使用方便，造型美觀，電話與網絡插座帶保護門裝置，具有防塵作用。

[產品種類]

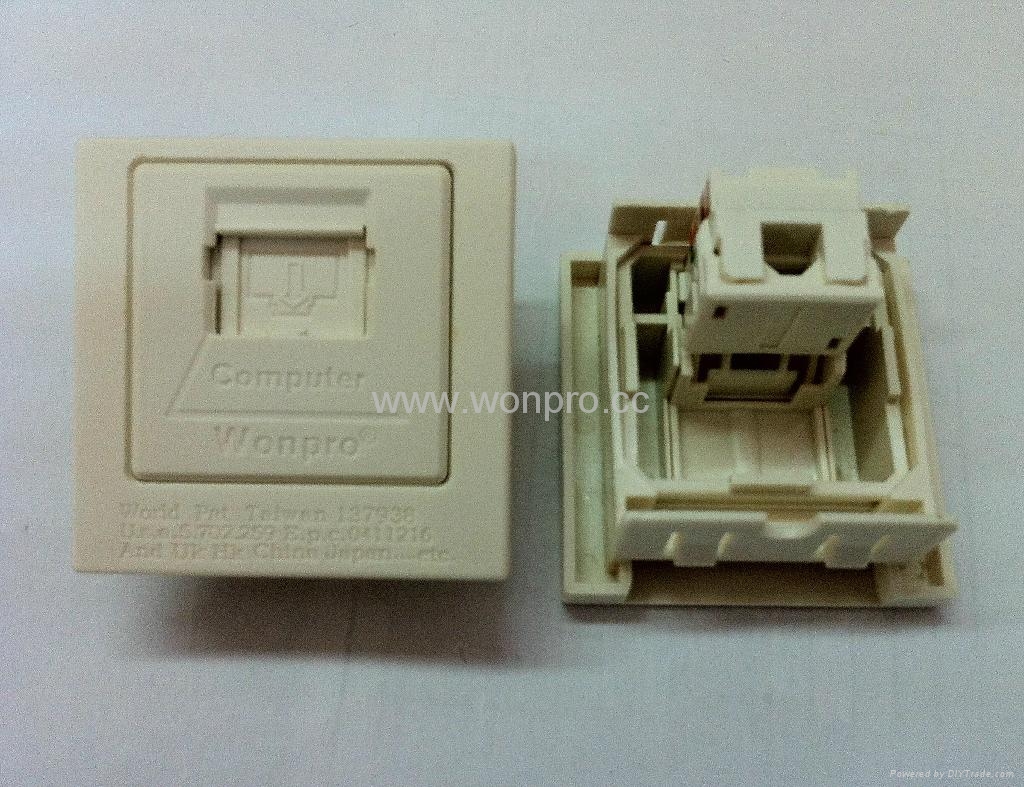

型號：BSF-TE4NTS-W
品名：英卡入式工業用5類，超5類，6類8芯網絡插座
顏色: 白色
框架尺寸（長*寬）: 49.5x 49.5(mm)
安裝孔距離: 45*39(mm)
認証: CE ROHS
功        能:  提供網絡接口                                                                                                                                             特色：卡扣式安裝  帶防塵蓋

型號：BSF-TE4NTS-1-W
品名：英卡入式工業用超5類8芯網絡插座
顏色: 白或黑色
框架尺寸（長*寬）: 49.5x 49.5(mm)
安裝孔距離: 45*39(mm)
認証: CE ROHS
功        能:  提供網絡接口                                                                                                                                             特色：卡扣式安裝  帶防塵蓋

型號：BSF-TE4NTS-2-W
品名：英卡入式工業用6類8芯網絡插座
顏色: 白或黑色
框架尺寸（長*寬）: 49.5x 49.5(mm)
安裝孔距離: 45*39(mm)
認証: CE ROHS
功        能:  提供網絡接口                                                                                                                                             特色：卡扣式安裝  帶防塵蓋

 [3類模塊說明]

1、區分模塊：六類模塊包裝寫Cat 6，超五類寫Cat 5e。
2、從正面往模塊里看，六類模塊裡頭的芯片有一定的彎曲度併列在頂部中央，而超五類的各芯片筆直斜插併列在一起
3、水晶頭也是超5類和6類之分
4、六類是千兆級的，一般應用在核心及主幹，主要應用於主幹網絡接入、傳輸視頻、音頻等，超五類的是百兆級的，一般應用於桌面。配線架是否通用，要看是否同品牌，大部分品牌的配線架超五和六類是通用的，只是屏蔽和非屏蔽不能通用。
5、家裡用的電腦幾乎都是5類的！

 [3類網線說明]

1、五類線：該類電纜增加了繞線密度，外套一種高質量的絕緣材料，傳輸率為100MHz，用於語音傳輸和最高傳輸速率為10Mbps的數據傳輸，主要用於100BASE-T和10BASE-T網絡。這是最常用的以太網電纜。

2、超五類線：超5類具有衰減小，串擾少，並且具有更高的衰減與串擾的比值(ACR)和信噪比(Structural Return Loss)、更小的時延誤差，性能得到很大提高。超5類線主要用於千兆位以太網（1000Mbps）。

3、六類線：該類電纜的傳輸頻率為1MHz～250MHz，六類布線系統在200MHz時綜合衰減串擾比（PS-ACR）應該有較大的余量，它提供2倍于超五類的帶寬。六類布線的傳輸性能遠遠高于超五類標準，最適用於傳輸速率高于1Gbps的應用。六類與超五類的一個重要的不同點在於：改善了在串擾以及回波損耗方面的性能，對於新一代全雙工的高速網絡應用而言，優良的回波損耗性能是極重要的。六類標準中取消了基本鏈路模型，布線標準採用星形的拓扑結構，要求的布線距離為：永久鏈路的長度不能超過90m，信道長度不能超過100m

[3類網線接法]：

雙絞線有兩種接法：EIA/TIA 568B標準和EIA/TIA 568A標準。具體接法如

1、T568A線序
      1 2 3 4 5 6 7 8
      綠白 綠 橙白 藍 藍白 橙 棕白 棕
2、T568B線序（常用）
      1 2 3 4 5 6 7 8
      橙白 橙 綠白 藍 藍白 綠 棕白 棕

[技術參數]

額定電流	10A
額定電壓	100-250V 交流
防護等級	IP20
導電配件	C2680黃銅插套件
插拔力	50N
塑  料	優質工程塑料PC110  94V0級
耐老化	70℃168h
插拔次數	3萬次以上
爬電距離	>3.9MM
電氣間隙	>3.9MM
絕緣電阻	≥ 5 MΩ
耐熱	在溫度為100℃±2℃的加熱箱里存放1h
電氣強度	AC 2KV/1min測試，無閃絡或擊穿現象。
安裝要求	電源線直徑為1.2-2.0MM.電源線插入后，往後拉確認卡死（鎖死）止方為安裝正確完成。

[功能特性]

1、插座系列產品是專利萬用插孔設計，適用於符合國際標準的美、亞、歐、非各國插頭。

2、除了萬用多用途插座，還設計開發符合各國標準的插座，有國標，美標，英標，歐標，IEC公母座等。

3、通用功能件設計，令插座組合千變萬化，實現組合目的，隨心所欲安裝、拆換施工簡便，卡扣槽個退線壓塊的配置，準確定位功能件，並使導電線插入拔出進退自如。

4、金屬件質地柔韌，富有彈性，服服貼貼接觸插腳，十萬次的插拔考驗，服貼插腳依舊不變；

5、附加保護門功能，國內獨創雙保險設計，必須同時開啟兩扇保護門，方可接通電源，防止單孔誤插及儿童觸電。

[框架選配]

本產品系列配置多種于固定的各種面板框架，可以供用戶自由選擇，滿足多種需求。面板框架主要有如下几類產品：

1）用於牆壁或物體暗裝需暗盒搭配的面板框架；

2）用於埋入式各類工業產業配電器具的面板框架，不需暗盒搭配；

3）用於明裝式的各類工業產業配電器具的面板框架，不需暗盒搭配。

[用途說明]

本產品系列適用各個產業工業。主要提供為機房機櫃，老化設備，測試設備，醫療設備，通訊設備等行業企業提供低壓電源解決方案的產品。專門為各類工業產業流水作業線、測試儀器設備、大型數據庫、網管中心、資訊產品、生產商設計的配電器具。適用於工業用型、家庭安裝型、電腦設備週邊附件; 也適用於計算機信息系統、工業電子設備、專用電子測試儀器、醫療電子設備、影視系統、移動電子設備等電源防護。

[裝配說明]

1、安裝時，將單芯硬導線(Φ1.13-Φ1.78)剝皮8mm后，插座後座直插式裝置，就直接插入進線孔，如果插座後座鎖螺絲式，也一樣插入進線孔，並用螺絲刀鎖緊螺絲。

2、如果要退出導線，直插式的直接壓迫白色壓鈕即可，鎖螺絲式則用螺絲刀退線拔出。

3、如果要取下插座或開關，起子插到插頭後座與框架卡線裝置處，向外方向翹，同時手指加壓即可。
