[插座定義]

插座，又稱電源插座，開關插座，英文翻譯：Power socket 是指有一個或一個以上電路接線可插入的座，通過它可插入各種接線，便於與其他電路接通。電源插座是為家用電器提供電源接口的電氣設備，也是住宅電氣設計中使用較多的電氣附件。

[專利定義]

本工業插座系列系以多用途單相插座為主體標準模塊外加用於固定的各種面板框架組成。該產品屬高檔位產品用於各類工業產業，適合儀器設備上明裝暗裝電器插座之用，具有外觀新穎，外殼採用阻燃材料，接插件導電性能安全、可靠；採用組合式無螺紋接線端子；也採用鎖線式接線端子。插座為多用途的形式適用於扁形、圓柱形、二極、三極插頭而且世界20多個國家地區各類型的插頭都能使用該插座作為插接件。也可以選用帶保護門的結構。在通訊信息方面，有電視天線插座、電話插座與網絡插座。用於室內牆裝電視天線，電話機插座與網絡插座，電話插座有二芯、四芯、六芯與八芯，可根據需要組裝。接觸性能可靠，使用方便，造型美觀，電話與網絡插座帶保護門裝置，具有防塵作用。

[產品種類]

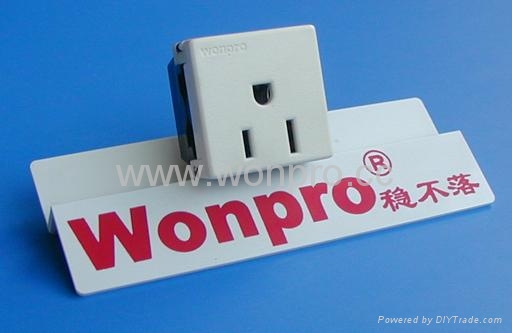

型號：BSF-R5A-W

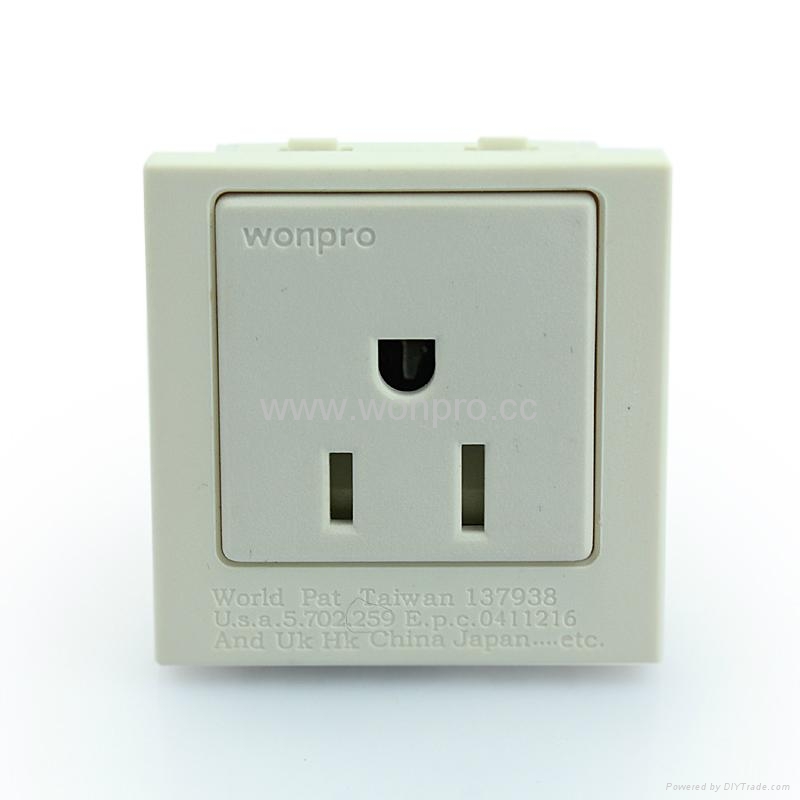

品名：產業用一位美標三極插座(英卡入式)
額定值：10A250V/15A125V
耐壓: 3KV
顏色: 白色
框架尺寸（長*寬）: 49.5x 49.5(mm)
安裝孔距離: 45*39(mm)
認証: CE ROHS
特色：卡扣式安裝  直插式

[技術參數]

[功能特性]

1、插座系列產品是專利萬用插孔設計，適用於符合國際標準的美、亞、歐、非各國插頭。

2、除了萬用多用途插座，還設計開發符合各國標準的插座，有國標，美標，英標，歐標，IEC公母座等。

3、通用功能件設計，令插座組合千變萬化，實現組合目的，隨心所欲安裝、拆換施工簡便，卡扣槽個退線壓塊的配置，準確定位功能件，並使導電線插入拔出進退自如。

4、金屬件質地柔韌，富有彈性，服服貼貼接觸插腳，十萬次的插拔考驗，服貼插腳依舊不變；

5、附加保護門功能，國內獨創雙保險設計，必須同時開啟兩扇保護門，方可接通電源，防止單孔誤插及儿童觸電。

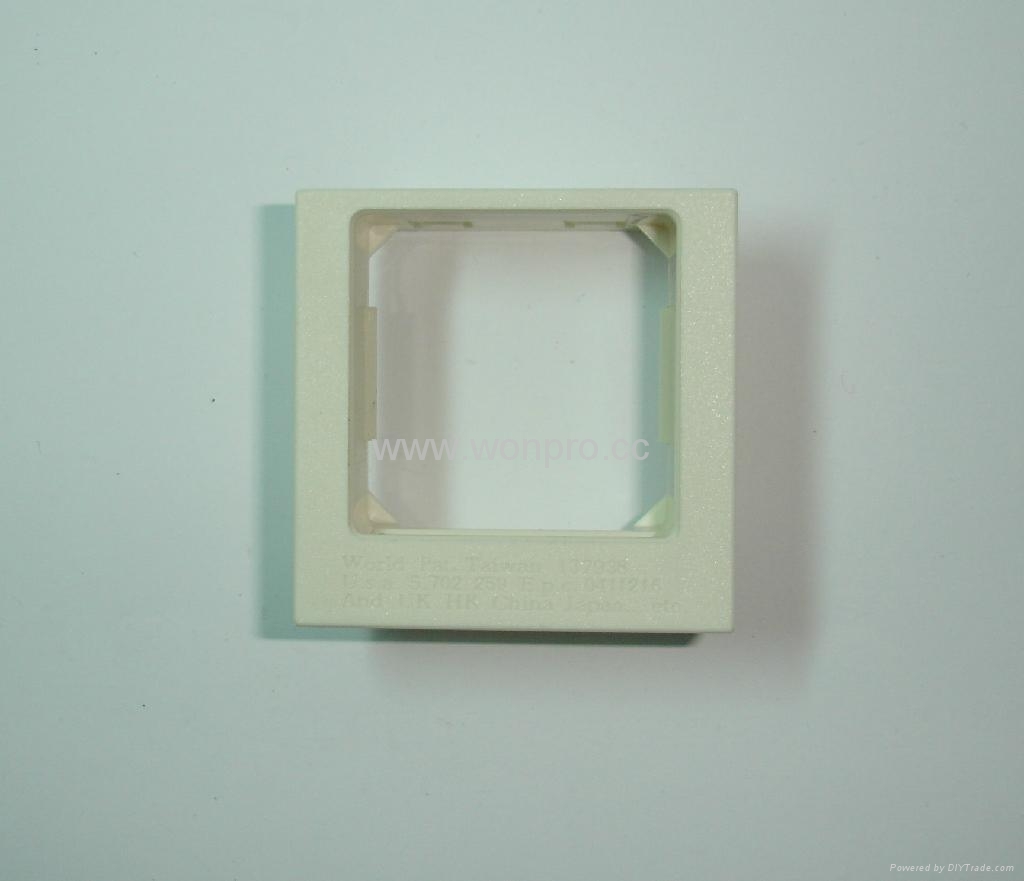

[框架選配]

本產品系列配置多種于固定的各種面板框架，可以供用戶自由選擇，滿足多種需求。面板框架主要有如下几類產品：

1）用於牆壁或物體暗裝需暗盒搭配的面板框架；

2）用於埋入式各類工業產業配電器具的面板框架，不需暗盒搭配；

3）用於明裝式的各類工業產業配電器具的面板框架，不需暗盒搭配。

[用途說明]

本產品系列適用各個產業工業。主要提供為機房機櫃，老化設備，測試設備，醫療設備，通訊設備等行業企業提供低壓電源解決方案的產品。專門為各類工業產業流水作業線、測試儀器設備、大型數據庫、網管中心、資訊產品、生產商設計的配電器具。適用於工業用型、家庭安裝型、電腦設備週邊附件; 也適用於計算機信息系統、工業電子設備、專用電子測試儀器、醫療電子設備、影視系統、移動電子設備等電源防護。

[裝配說明]

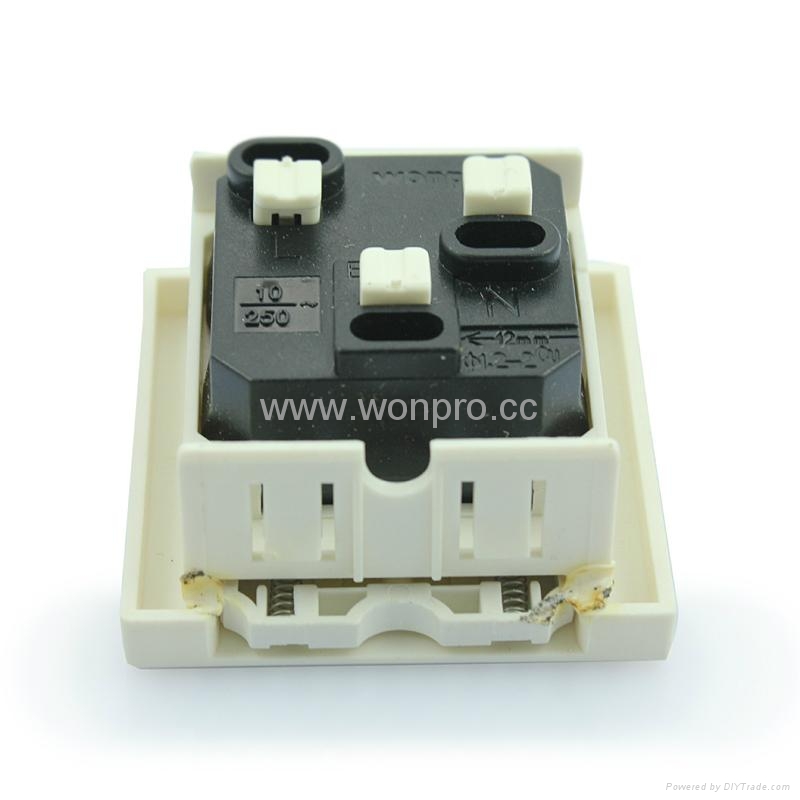

1、安裝時，將單芯硬導線(Φ1.13-Φ1.78)剝皮8mm后，插座後座直插式裝置，就直接插入進線孔，如果插座後座鎖螺絲式，也一樣插入進線孔，並用螺絲刀鎖緊螺絲。

2、如果要退出導線，直插式的直接壓迫白色壓鈕即可，鎖螺絲式則用螺絲刀退線拔出。

3、如果要取下插座或開關，起子插到插頭後座與框架卡線裝置處，向外方向翹，同時手指加壓即可。
