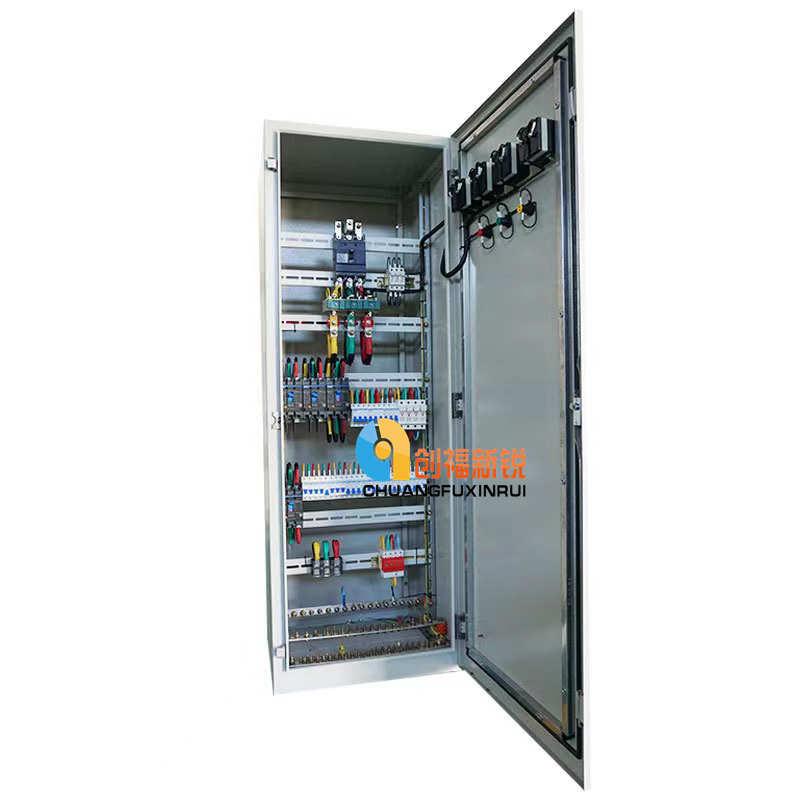

GGD型交流低壓配電櫃適用於發電廠、變電所、工礦企業等電力用戶作為交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統中做為動力、照明及配電設備的電能轉換、分配與控制之用。該產品分斷能力高，額定短時耐受電流達50kA。線路方案靈活、組合方便、實用性強、結構新穎等特點。該產品是我國組裝式、固定面板開關櫃的代表產品之一。 該產品符合IEC439《低壓成套開關設備 和控制設備》，GB7251《低壓成套開關設備》等標準。

■使用條件

一週圍空氣溫度不高于+40℃，不低於-5℃。24h內的平均溫度不得高于-35℃。

二戶內安裝使用，使用地點的海拔高度不得超過2000m。

三基本電氣參數見表 型號 額定電壓(V) 額定電流 (A) 額定短路開斷電流(KA) 額定短時耐受電流(KA) 額定峰值耐受電流

主電路方案
1、GGD櫃的主電路設計了129個方案，共計298個規格（不包括輔助電路的功能變化而派生的方案和規格。其中：GGD1型49個方案 123個規格、GGD2型53個方案 107個規格 、GGD3型27個方案 68個規格

2、主電路方案是征求了廣大設計、使用部門的意見選編的。增加了發電廠需要的方案。額定電流增加至3150A，適合2000KVA及以下的配電變壓器選用。 此外，為適應無功補償的需要設計了GGJ1、GGJ2電容補償櫃，其主電路方案4個，共12個規格。

3、輔助電路方案 輔助電路的設計分供用電方案和發電廠方案兩部分。GGD櫃內有足夠的空間 安裝二次元件，同時還開發研製了LMZ3D型電流互感器以滿足發電廠和用戶附設繼電保護時的需要。

 4、主母線 考慮到價格比和以鋁代銅的可行性，額定電流在1500A及以下時可採用單鋁排母線。額定電流大於1500A時採用雙銅母線。生產廠按此規定製造樣機並通過型式試驗。當然，生產廠也可根據用戶的要求將鋁母線換成同等截流量的銅母線。 母線的搭接面均採用搪錫工藝處理。

■結構特點
1、GGD型交流低壓配電櫃的櫃體採用通用櫃的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件配套零件由型鋼定點生產廠配套供貨，以保証櫃體的精度和質量。通用櫃的零部件按模塊原理設計，並有20模的安裝孔。通用係數高，可以使工廠實現預先生產，既縮短了生產製造週期，也提高了工作效率。
2、GGD櫃設計時充分考慮到櫃體運行中散熱問題。在櫃體上下兩端均有不同數量的散熱槽孔，當櫃內電器元件發熱時，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進櫃，使密封的櫃體自下而上形成一個自然通風道，達到散熱的目的。
3、GGD櫃按照現代工業產品造型設計的要求，採用黃金分割比的方法設計櫃體外形和各部分的分割尺寸，使整櫃美觀大方，面目一新。
4、櫃門用轉軸活動鉸鏈與構架相連, 安裝、拆卸方便。門的折邊處均嵌有一根山型橡塑條，關門時門與構架之間的嵌條有壓縮行程，能防止門與櫃體直接碰撞，也提高了門的防護等級。
5、裝有電器元件的儀表門用多股軟銅線與構架相連。櫃內的安裝件與構架間用滾花螺釘連接，整櫃構成完整的接地保護電路。
6、櫃體面漆可選用聚酯桔形烘漆，附着力強，質感好。整櫃呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。
7、櫃體的頂蓋在需要時可拆除，便於現場主母線的裝配和調整，櫃頂的四角裝有弔環，用於起吊和裝運。
8、櫃體的防護等級為IP30,用戶也可根據使用環境的要求在 IP20～IP40之間選擇。
