外螺紋柱式懸挂拉力傳感器CKY-121B

外螺紋柱式懸挂拉力傳感器CKY-121B
型號:CKY-121B
品牌:中航科儀
原產地:中國
類別:電子、電力 / 儀器、儀表 / 機械量儀表
標籤︰稱重傳感器 , 拉力傳感器 , 傳感器
單價: -
最少訂量:-

產品描述



外螺紋柱式懸挂拉力傳感器CKY-121B



適用於電子衡器、起吊裝備及各類力值的測量與控制。

Apply to lifting structure and various measure systems.

量程 Range   10,20,30,50,70,80,100,150,200(t)如需其他量程請與我司聯繫。

用途與特點
  ⊙採用柱式結構梁,抗偏載、長期穩定性好。
  ⊙全部外螺紋連接,方便安裝。
  ⊙用於電子衡器、起吊裝備及各類力值的測量與控制。

技術參數 Technical Parameter

額定載荷 Rated Load

10~200(t)

綜合精度 Comprehensive Precision

0.05 (線性+滯后+重複性)

靈敏度 Sensitivity

1.5~2.0 mV/V

蠕變 Creep

±0.05%F·S/30min

零點輸出 Zero Output

±1 %F·S

零點溫度影響 Temperature Effect On Zero

±0.05 %F·S/10℃

輸出溫度影響 Temperature Effect On Output

±0.05%F·S/10℃

工作溫度 Operating Temperature Range

-20~+65℃

輸入阻抗 Input Resistance

380±10 Ω 或 750±15 Ω

輸出阻抗 Output Resistance

350±3 Ω 或 700±5 Ω

絕緣電阻 Insulation Resistance

>5000 MΩ

安全過載 Safe Load Limit

150% F·S

供橋電壓 Bridge Voltage

建議 10VDC

材質 Material

合金鋼 Alloy Steel

傳感器接線方式

Load Cell Mode of Connection

輸入+:紅 Input+:Red

輸入-:黑 Input-:Black

輸出+:綠 Output+:Green

輸出-:白 Output-:White

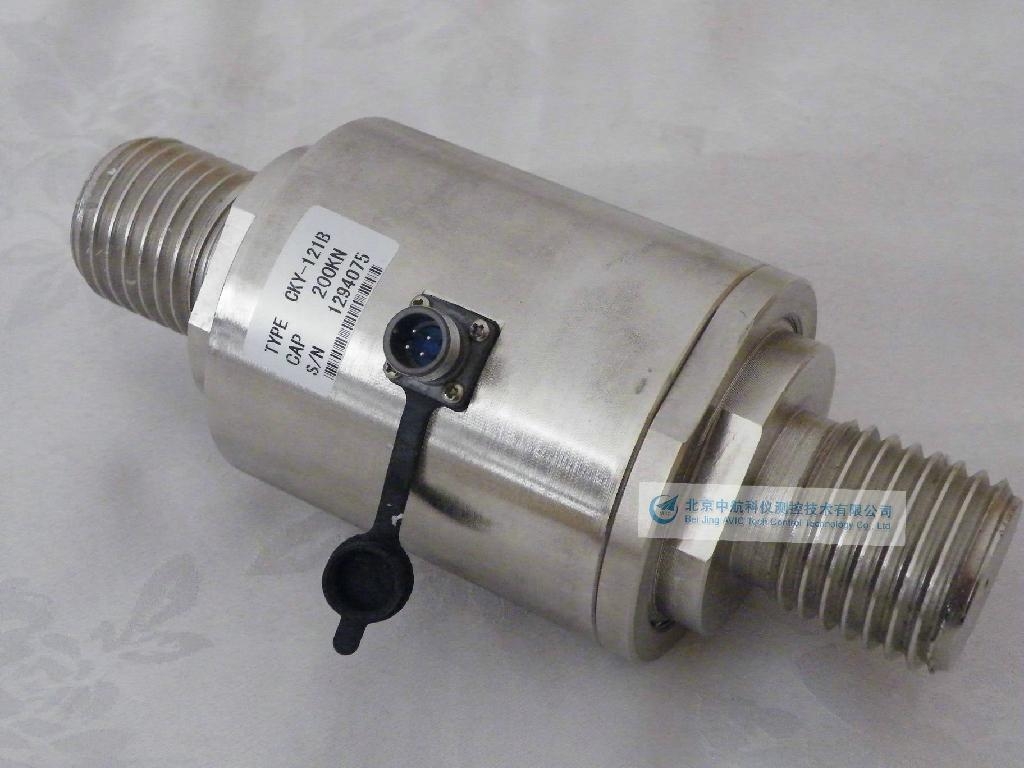

外型圖 Appearance Picture      尺寸 Size(mm)



外螺紋柱式懸挂拉力傳感器CKY-121B 1外螺紋柱式懸挂拉力傳感器CKY-121B 2
