產品描述
歡迎您選用HDMI TO SDI產品!
使用設備之前請首先仔細閱讀本說明書。
1. 功能簡介
型號:CB1-TX
HDMI TO SDI 是一款專用於HDMI 信號轉換為SDI 信號的設備。設備集成
HDMI 接收器及SDI 調製器,可方便的將HDMI 信號轉為SDI 信號

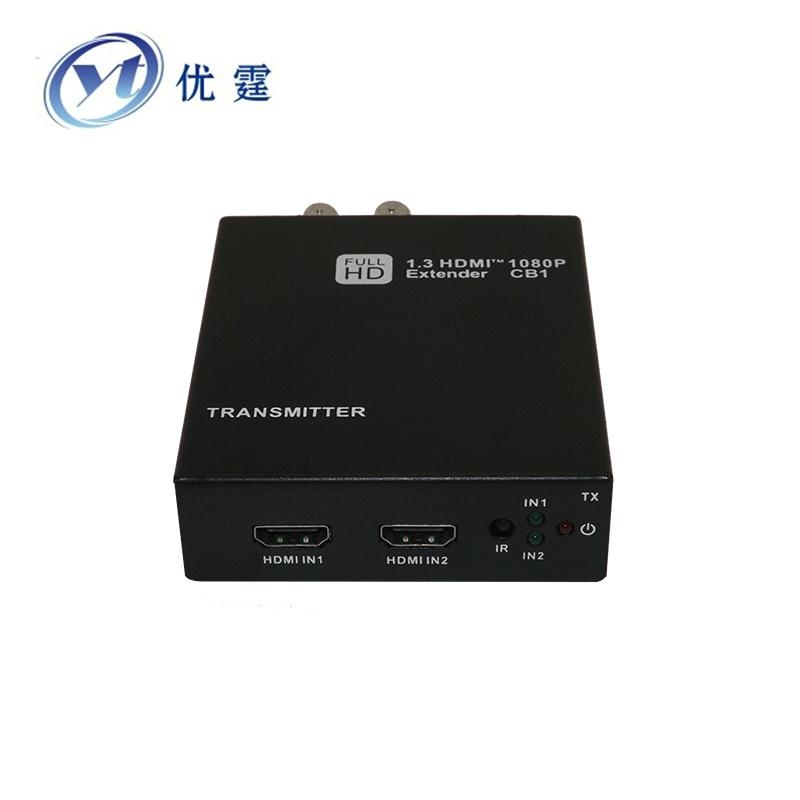

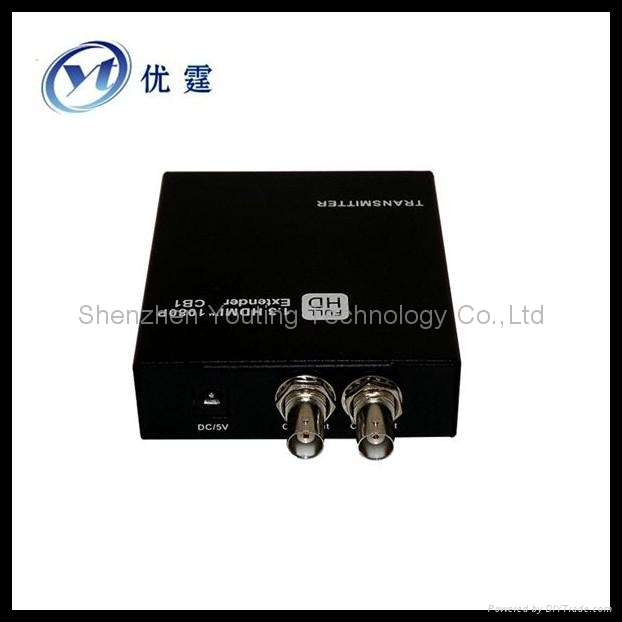

2. 硬件接口圖
序號 接口名稱 用途
1 POWER 直流電源輸入接口(5-12V)
2,HDMI1輸入,HDMI2輸入,切換使用信號源,
3 SDI OUT SDI 2個信號同時輸出,
4 LED 指示燈
亮:輸入信號鎖定滅:無輸入信號
5 HDMI HDMI 信號輸入
3. 支持模式列表
序號 分辯率 分類 信號 備註
1 1080I @60HZ HD HDMI
2 1080I @50HZ HD HDMI
3 1080P @24//25/30HZ HD HDMI
4 1080P @60HZ HD HDMI
5 1080P @50HZ HD HDMI
6 720P @60HZ HD HDMI
7 480I @50/60HZ SD HDMI
8 480P @60HZ HD HDMI
9 576I @50HZ SD HDMI
10 1080P @60HZ 3G HDMI
11 1080P @50HZ 3G HDMI
4. 注意事項
.請使用我們提供的電源適配器
.請勿帶電插撥接頭
5. 常見問題處理
.指示燈不亮如何處理?
首先查電源適配器是否接上?已接上
信號源是否開啟?已開啟信號源
信號線是否脫落或鬆散?連接很好
信號源輸出信號是否為本設備支持的格式?是
請與我們聯絡!
6.聯絡方式
深圳市優霆科技有限公司,
地址:深圳市龍華區觀瀾牛湖石二村新湖路48號A座903 郵編:518110
聯繫人:尤霆 電話:13651403773
電話:0755-23086491 傳真:0755-23086491
http://www.youting-hd.com
QQ:1773569904,skype:askyouting
Email:youting@youting-hd.com
http://www.youting-hd.com
