電纜橋架成型生產線簡介：

技術說明

該電纜橋架設備生產線含開卷機、校平機、伺服送料、導正沖孔壓觔切斷一體機、輸送架、導正--輥彎成型機（含軋輥）、出料架各一套。
1、生產線主要技術參數
a、適用板材: Q235
b、適用板厚: 0.8-2mm
c、最大板寬：200～960mm

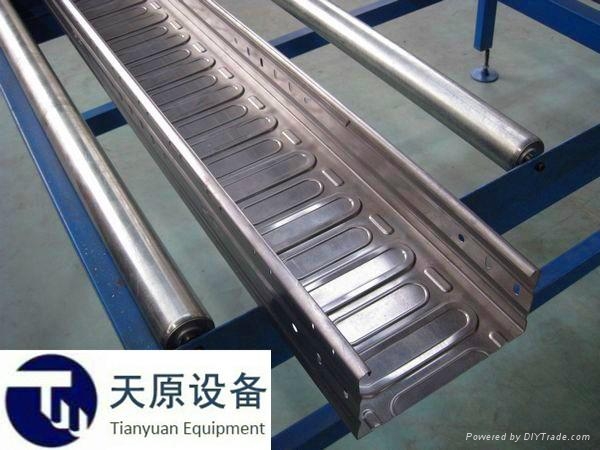

d、制件規格：00X50-600X150mm
e、制件長度：2000～8000mm
f、卷料內徑：Φ508mm
g、轉線速度: 4-8m/min

2、產品規格：
a、產品按需方提供(雙方認可)的產品圖（規格見下表），最終按此圖驗收。
b、設備油漆顏色：      （見色板）。
c、生產線方向：左進料右出料。
 3、生產工藝及配置概述
生產工藝流程：開卷----校平----送料---沖孔壓觔切斷----輸送料架---成型---出料
設備組成：
1）、開卷機                     一台
2）、校平機                     一台
3）、伺服送料機                 一台
4）、沖壓切斷                   一套(含沖模)
5）、自動輸料架                 一台

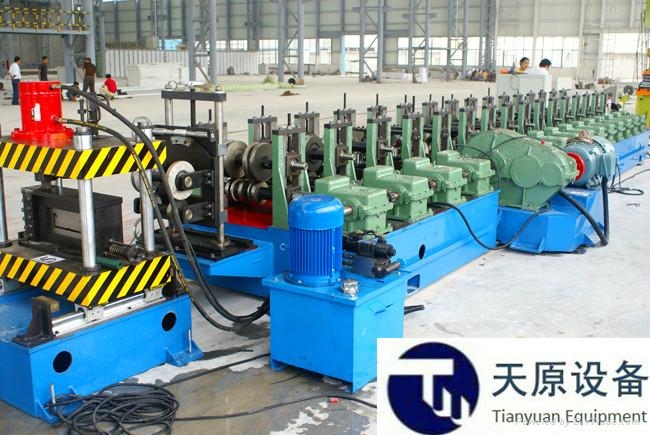

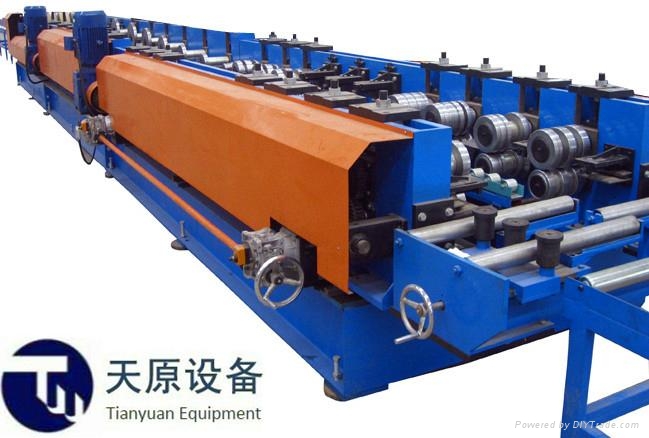

6）、成型主機                   一台
7）、出料架                     一套
8）、PLC電器控制系統            一套

表一：橋架產品規格尺寸明細表（mm）
