型號: | 片式 |
---|---|
品牌: | 永固 |
原產地: | 中國 |
類別: | 工業設備 / 化工設備 |
標籤︰ | 搪玻璃冷凝器 , 換熱設備 |
單價: |
¥1000
/ 平方
|
最少訂量: | 1 平方 |

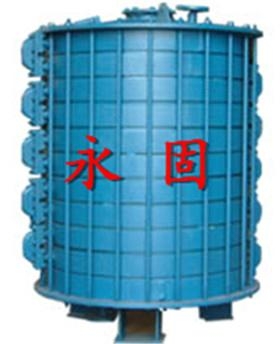

1.新型碟片式冷凝器針對一般片式冷凝器的缺點加以改進,現已推出新型片式冷凝器。該設備可用於高真空蒸餾及蒸發裝置,改善了壓力降,解決了易洩漏等問題。
2.減少了單片厚度,提高了冷卻水流速;採用六孔設計,流體分布均勻。與同面積的標準型冷凝器相比,傳熱效率提高了50%以上,且不易結垢。
3.採用10mm厚墊片,膨脹收縮小,耐壓高,適合高真空密封。
用途及特點:
本設備適用於化工、農藥、醫藥、輕工等工業生產中的強腐蝕流體的冷凝、冷卻過程。若將墊片材料選用食品用橡膠,本設備也可用於食品工業。本設備屬於碟片式結構,由於熱流體的過流斷面很小,流速較高,從而提高了傳熱速率。它比搪玻璃套筒式冷卻器的傳熱速率增加近一倍。體積卻減少一半。本設備是由數件獨立的碟狀冷卻器體疊加而成的。每層之間用包四氟乙烯薄膜的橡膠墊隔開,上下兩端用活套法蘭夾緊,冷卻水套之間用橡膠管或鑄鐵管連通。安裝拆卸方便。器體損坏后可單件更換,從而延長設備使用壽命。
適用範圍:
對於氫氟酸和含氟離子的介質及>120℃濃磷酸及強碱本設備不適用。
適用要求:
腐蝕性或要求純淨的熱流體經冷卻器內部流動,冷卻水在夾套內流動,二者以錯流方式進行熱交換。
生產工藝:
冷凝器器體是用碳鋼焊接而成,然後搪玻璃,其質量標準分別符合《鋼制壓力容器》)GBl50-89)和《搪玻璃設備技術條件》
搪玻璃冷凝器管口規格及用途
符號 |
公稱直徑 |
用途 |
附註 |
||
P0.5 |
P1 |
P2 |
|||
a1 |
DN100 |
DN125 |
DN125 |
熱流體進料口 |
按搪玻璃設備
|
a2 |
DN100 |
DN125 |
DN125 |
熱流體出料口 |
|
b1 |
DN40 |
DN40 |
DN40 |
冷卻水出水 |
按HG20592-97PN0.6Mpa |
b2 |
DN25 |
DN32 |
DN40 |
冷卻水進水 |
搪玻璃碟片式冷凝器技術特性表(單位:mm)
類別 |
冷凝片數 |
冷凝面積m2 |
DN |
D |
B |
H |
n-d |
參考重量 |
P0.5 |
1 |
1 |
610 |
450 |
175 |
650 |
3-¢30 |
210 |
2 |
1.5 |
740 |
255 |
|||||
3 |
2 |
830 |
300 |
|||||
4 |
2.5 |
920 |
345 |
|||||
5 |
3 |
1010 |
390 |
|||||
6 |
3.5 |
1100 |
435 |
|||||
7 |
4 |
1190 |
480 |
|||||
8 |
4.5 |
1280 |
525 |
|||||
9 |
5 |
1370 |
570 |
|||||
10 |
5.5 |
1460 |
615 |
|||||
P1 |
3 |
4 |
870 |
650 |
220 |
900 |
3-¢30 |
640 |
4 |
5 |
1000 |
740 |
|||||
5 |
6 |
1100 |
840 |
|||||
6 |
7 |
1200 |
940 |
|||||
7 |
8 |
1300 |
1040 |
|||||
8 |
9 |
1400 |
1140 |
|||||
9 |
10 |
1500 |
1240 |
|||||
10 |
11 |
1600 |
1340 |
|||||
P2 |
4 |
10 |
1050 |
850 |
250 |
1040 |
3-¢30 |
800 |
5 |
12 |
1150 |
930 |
|||||
6 |
14 |
1260 |
1060 |
|||||
7 |
16 |
1370 |
1190 |
|||||
8 |
18 |
1480 |
1320 |
|||||
9 |
20 |
1590 |
1450 |
|||||
10 |
22 |
1700 |
1580 |
