RX27水泥線繞電阻器

型號：	RX27(1W-100W)
品牌：	步梯
原產地：	中國
類別：	電子、電力 / 電子元器件 / 電阻器
標籤︰	RX27水泥線繞電阻器 , RX27瓷殼電阻 , RX27水泥電阻
單價：	¥0.5 / 只
最少訂量：	500 只

發送查詢

產品描述

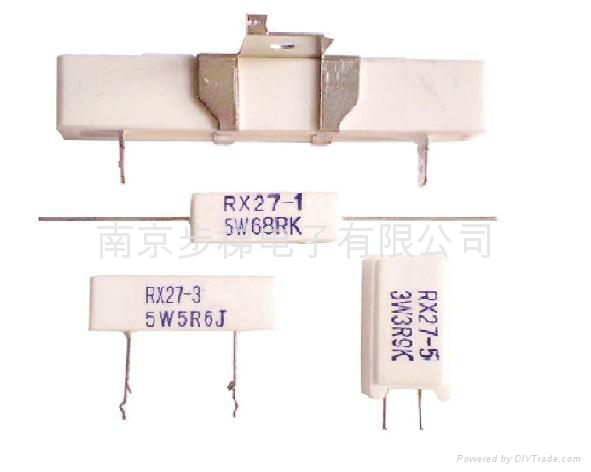

RX27水泥線繞電阻器(1W,2W,3W,5W,10W,15W,20W,25W,30W,40W,50W,100W）

內容介紹：RX27水泥線繞電阻器是由繞線電阻或高阻刻槽電阻體經瓷殼封裝組成的產品,產品名稱包括RX27水泥電阻,RX27線繞電阻,RX27瓷殼電阻,功率型號包括,RX27-1(SQP),RX27-3(SQZ/SQH),RX27-4H(SQHG),RX27-5(SQM),RX27,1W,2W,3W,5W,10W,15W,20W,25W,30W,40W,50W,100W，線繞電阻體阻值較低，刻槽電阻體可做高阻產品，該電阻具體保護線路防爆之特點。

關鍵詞：RX27水泥線繞電阻器,RX27水泥電阻,RX27線繞電阻,RX27瓷殼電阻,RX27,1W,2W,3W,5W,10W,15W,20W,25W,30W,40W,50W,100W,RX27-1(SQP),RX27-3(SQZ/SQH),RX27-4H(SQHG),RX27-5(SQM)

特點及用途
○該產品具有阻值低、體積小、負荷大、性能穩定的特點。

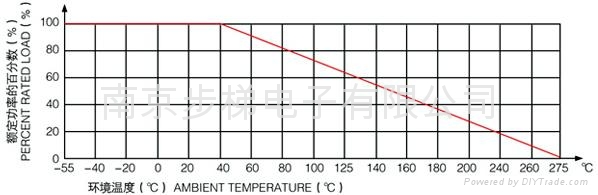

○主要採用瓷殼包封，使用溫度範圍：-55～+155℃。
○主要在線路中應用於分壓以及功率負載。

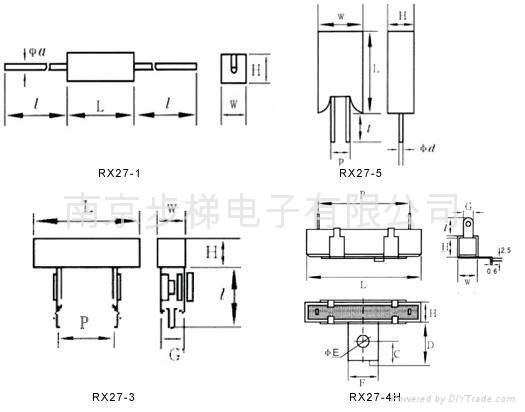

外型尺寸

型號	功率(W)	尺寸(mm)											阻值範圍(Ω) (±5%)
型號	功率(W)	L±1.5	W±1	H±1	P±1.5	l±1	фd	G	C	D	F	ФE	阻值範圍(Ω) (±5%)
RX27-1 (SQP)	1W	12.5	5.5	5.5	-	23	0.62	-	-	-	-	-	0.2~270
	2W	18	6.5	6.5	-	21	0.75	-	-	-	-	-	0.1~820
	3W	22	8	8	-	35	0.75	-	-	-	-	-	0.1~3.3K
	4W	22	8	8	-	35	0.75	-	-	-	-	-	0.1~3.3K
	5W	22	10	10	-	35	0.75	-	-	-	-	-	0.1~3.3K
	6W	35	10	10	-	35	0.75	-	-	-	-	-	0.1~7.5K
	7W	35	10	10	-	35	0.75	-	-	-	-	-	0.1~7.5K
	8W	35	10	10	-	35	0.75	-	-	-	-	-	0.1~7.5K
	9W	48	10	10	-	33	0.75	-	-	-	-	-	0.1~12K
	10W	48	10	10	-	33	0.75	-	-	-	-	-	0.1~12K
	11W	48	10	10	-	33	0.75	-	-	-	-	-	0.1~12K
	15W	48	12.5	12.5	-	33	0.75	-	-	-	-	-	0.1~12K
	20W	60	14	14	-	33	0.75	-	-	-	-	-	0.2R~30K
	25W	60	14	14	-	33	0.75	-	-	-	-	-	0.2R~30K

型號	功率(W)	尺寸(mm)											阻值範圍(Ω) (±5%)
型號	功率(W)	L±1.5	W±1	H±1	P±1.5	l±1	фd	G	C	D	F	ФE	阻值範圍(Ω) (±5%)
RX27-3 (SQZ)	3W	22	9	9	10	15	-	7	-	-	-	-	1R~120K
	4W	22	9	9	10	15	-	7	-	-	-	-	1R~120K
	5W	28	10	10	15	15	-	7	-	-	-	-	0.1~6.2K
	6W	28	10	10	15	15	-	7	-	-	-	-	0.1~6.2K
	7W	36	10	10	20	15	-	7	-	-	-	-	0.1~7.5K
	8W	36	10	10	20	15	-	7	-	-	-	-	0.1~7.5K
	9W	48	10	10	30	15	-	7	-	-	-	-	0.1~12K
	10W	48	10	10	30	15	-	7	-	-	-	-	0.1~12K
	11W	48	10	10	30	15	-	7	-	-	-	-	0.1~12K
	15W	48	12.5	12	30	34.5	-	10	-	-	-	-	0.2~18K
	20W	63	15	13	42	34.5	-	10	-	-	-	-	0.2~20K
	25W	63	15	13	42	34.5	-	10	-	-	-	-	0.2~20K
	30W	75	19	19	55	29.5	-	10	-	-	-	-	0.3~39K
	40W	88	19	19	72	29.5	-	10	-	-	-	-	0.5~56K
	50W	88	19	19	72	29.5	-	10	-	-	-	-	0.5~56K
	100W	133	24	24	113	29.5	-	10	-	-	-	-	1R~1.5K

型號	功率(W)	尺寸(mm)											阻值範圍(Ω) (±5%)
型號	功率(W)	L±1.5	W±1	H±1	P±1.5	l±1	фd	G	C	D	F	ФE	阻值範圍(Ω) (±5%)
RX27-4H (SQH)	10W	48	10	10	30	9	-	5	5	12	12	4	0.1~3.3K
	11W	48	10	10	30	9	-	5	5	12	12	4	0.1~7.5K
	15W	48	12	12.5	30	9	-	6	5	14	12	4	0.1~12K
	20W	63.5	14	14.5	42	9	-	6	5	14	12	4	0.2~18K
	25W	63.5	14	14.5	42	9	-	6	5	14	12	4	0.2~20K
	30W	75	19	19	55	12	-	7.5	7	16	18	4	0.3~39K
	40W	88	19	19	72	12	-	7.5	7	16	18	4	0.5~56K

型號	功率(W)	尺寸(mm)											阻值範圍(Ω) (±5%)
型號	功率(W)	L±1.5	W±1	H±1	P±1.5	l±1	фd	G	C	D	F	ФE	阻值範圍(Ω) (±5%)
RX27-5 (SQM)	1W	10	10	5.2	4	4.5	0.62	-	-	-	-	-	0.1~100
	2W	20.5	11	7	4	4.5	0.75	-	-	-	-	-	0.1~820
	3W	25	12	8	4	4.5	0.75	-	-	-	-	-	0.1~3.3K
	4W	25	13	10	4	4.5	0.75	-	-	-	-	-	0.1~3.3K
	5W	25	13	10	4	4.5	0.75	-	-	-	-	-	0.1~3.3K
	6W	39	13	10	4	4.5	0.75	-	-	-	-	-	0.1~7.5K
	7W	39	13	10	4	4.5	0.75	-	-	-	-	-	0.1~7.5K
	8W	39	13	10	4	4.5	0.75	-	-	-	-	-	0.1~7.5K
	9W	51	13	10	4	4.5	0.75	-	-	-	-	-	0.1~12K
	10W	51	13	10	4	4.5	0.75	-	-	-	-	-	0.1~12K
	11W	51	13	10	4	4.5	0.75	-	-	-	-	-	0.1~12K
	15W	51	13	10	4	5	0.75	-	-	-	-	-	0.1~12K
	20W	35	16	12	8	5	0.75	-	-	-	-	-	0.1~12K
