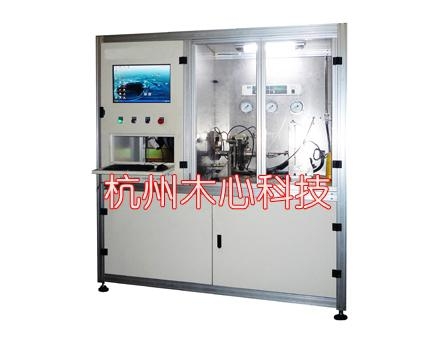

感載比例閥性能試驗台

一、設計依據:

1、 QC/T593—1999液壓感載比例閥技術條件

2、 QC/T77一93汽車液壓制動輪缸技術條件

3、 企業用戶的要求

二、測試項目:

1、 液壓感載比例閥測試

1） 工作特性測試

2） 真空密封性測試

3） 低液壓密封測試

4） 高液壓密封測試

5） 耐壓性能測試

6） 卸壓性能測試

7） 耗液量測試

2、 液壓制動輪缸測試

1） 滑阻性能測試

2） 低液壓密封性能測試

3） 高液壓密封測試

4） 耐壓性能測試

三、主要技術參數:

1、 試驗產品：液壓感載比例閥和制動輪缸

2、 動力源（壓縮空氣）：額定0.8MPa使用0.6MPa（Max）

3、 液壓測試範圍：25MPa

4、 液壓傳感器精度：0.3%

5、 氣壓測量範圍：0～0.2MPa

6、 氣壓測量範圍：0.3%

7、 真空測量範圍：0～-100KPa

8、 真空測量範圍：0.3%

9、 時間測量精度：0.01S

10、真空泵：功率0.3KW抽速4L/s

11、項目總測試時間：依項目確定

12、試驗台外型尺寸：（長X寬X高）1260X850X1900(mm)

四、系統特點:

1、 核心元器件選用進口元件，保証系統運行穩定可靠

2、 電器部分具有良好的電磁屏蔽、光電隔離功能和可靠的安全防護措施

3、 採用日本SMC、CKD的氣動產品，符合[日]零洩露標準，從硬件上保証了系統的密封性

4、 系統具有故障自檢、過載保護、超壓報警功能

5、 實現快速裝夾，自動檢測，自動合格判斷、聲光報警

6、 夾具具有較強的通用性，適用多種產品的測試要求

7、 獨立操作控制台，配液晶顯示、彩色打印機，實現控制、參數設置、結果顯示，並數據保存、查詢、打印
