消防水位計 一、概述

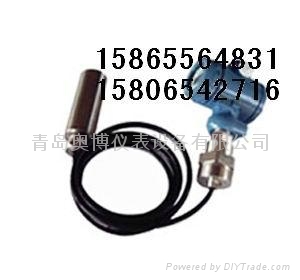

ORBYBY投入式液位變送器www.qdaobo.com，可以用來測量開口容器及河渠、湖泊、水井中的液位，具有結構簡單、測量精確和安裝方便等特點。ORBYBY投入式液位變送器由不鏽鋼探頭、導氣電纜和電氣盒組成。變送器的探頭為316不鏽鋼結構，可直接將其投入到被測液體中使用。傳感器芯片由316不鏽鋼膜片與介質隔離，從而保証了它測量多種介質的液位。電氣盒由電路腔室和接線腔室組成。零點和量程可在電路板上調節。

二、特點
經濟
結構緊湊、堅固可靠
可用於0—1m…．0—100m的液位測量
精度為0．1％、0．25％、0．5％
兩線制4—20mA輸出或低功率，三線
制1—5V輸出
液晶顯示(選件)

消防水位計  三、工作原理
當把變送器投人到液體中某一位置時，傳感器感受到的壓力為：
P＝9．80665 ρ H

其中P一液體作用在傳感器上的壓強，單位kPa
ρ一液體密度，單位g／cm3
H一待測液面高度，單位m
所以H≈0．10197P／p
變送器把感受到的壓力信號轉換成電信號，此信號與液體高度成正比。
功能規格
測量範圍
0—lm．．．．0—100m
輸出
4－20mA、1—5VDC
電源
13—36VDC，允許無負載工作。
溫度範圍
介質溫度： —20—70°
環境溫度： —40—85°
貯藏溫度： —40—85°
濕度
相對濕度為0—100％
負載特性
最大迴路電阻由電源的電壓決定，如下式描述：

負載特性圖
最大負載電阻計算
R=(U—13V)／20—r
其中：U為電源電壓
r為電纜線電阻

最大量程指變送器中的傳感器為滿度使用，
以測水為例，傳感器滿度使用的量程分別
為：
2m；3．5m：7m；10m：20m；35m：70m。

信號調節及接線

性能規格
參考精度
標定量程的±0．1％、±0．25％、±0．5％包括線性、滯后、重複性
穩定性
上限極限值的±0．25％，保持12個月。
響應時間
小於200ms時間常數(壓力階躍變化的響應
時間為63．2％)。
射頻干擾影響
當20—1000MHz，場強為30V／m，引線裝在導線管當場強為10V／m，使用未屏蔽雙絞線(無導線管時)，小於上限值的±0．25％。
結構材料
電器殼體：鋁合金
測量探頭：1Crl8Ni9Ti
測量膜片：316SS不鏽鋼
灌 充 液： 硅油
電 纜：耐油橡膠
重 量：1．5kg(不包括電纜)
青島奧博提供本產品全面的技術支持和售后服務！
