低功耗的2.4GHz ZigBee模塊 節省時間和成本

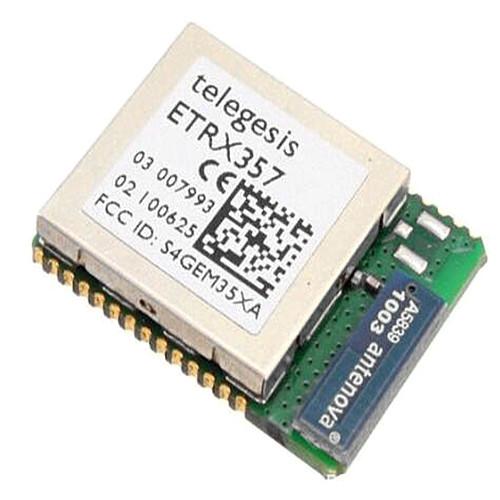

ETRX35x系列模塊是低功耗的2.4GHz ZigBee模塊。它是基於最新的Ember EM351和EM357單芯片ZigBee解決方案，是結合ZigBee PRO兼容的EmberZNet網格堆疊。使用簡單的AT樣式命令界面可以輕鬆集成到廣氾的應用程序和先進的硬件設計中。該模塊的獨特的AT式命令行界面允許設計師可以快速集成ZigBee技術複雜軟件工程。AT命令集的可配置功能通常允許ETRX35x無需額外的主機微控制器，這樣可節省更多的集成時間和成本。



ETRX35x模塊還可以與定製固件一起使用，同時代表定製固件的理想平台開發與Ember開發套件結合使用。這一代模塊易於集成到任何設備，無需RF經驗和專業知識。 利用Ember ZNet ZigBee堆棧，ETRX35x使產品能夠添加強大的無線網絡能力。ETRX35x還提供快速集成的機會，盡可能縮短了產品上市時間。



                                  圖：模塊引腳圖（頂視圖）



ETRX35x系列模塊特性
• 小型：SMT模塊僅25mm x 19mm

• 側面搪瓷，方便焊接和光學檢查

• 2個天線選項：集成芯片天線或U.FL同軸連接器

• 業界第一個基於ARM Cortex-M3的ZigBee系列模塊

• 行業標準JTAG編程和通過Ember InSight端口進行實時網絡級調試

• 192kB（ETRX357）和128kB（ETRX351）閃存和12k字節的RAM

• 多種睡眠模式，最低深度睡眠電流低於1μA

• 寬電源電壓範圍（2.1至3.6V）

•外部可以添加可選32.768kHz表芯

• 模塊附帶標準Telegesis AT命令接口基於ZigBee PRO功能集

• 路由器或協調器可以充當終端設備

• 24條通用I/O線包括模擬輸入（可以訪問EM35x的所有GPIO）

• 固件通過串口或空中升級（密碼保護）

• 硬件支持AES-128加密

• CE，FCC和IC合規性，FCC模塊化認証

• 工作溫度範圍：-40°C至+ 85°C

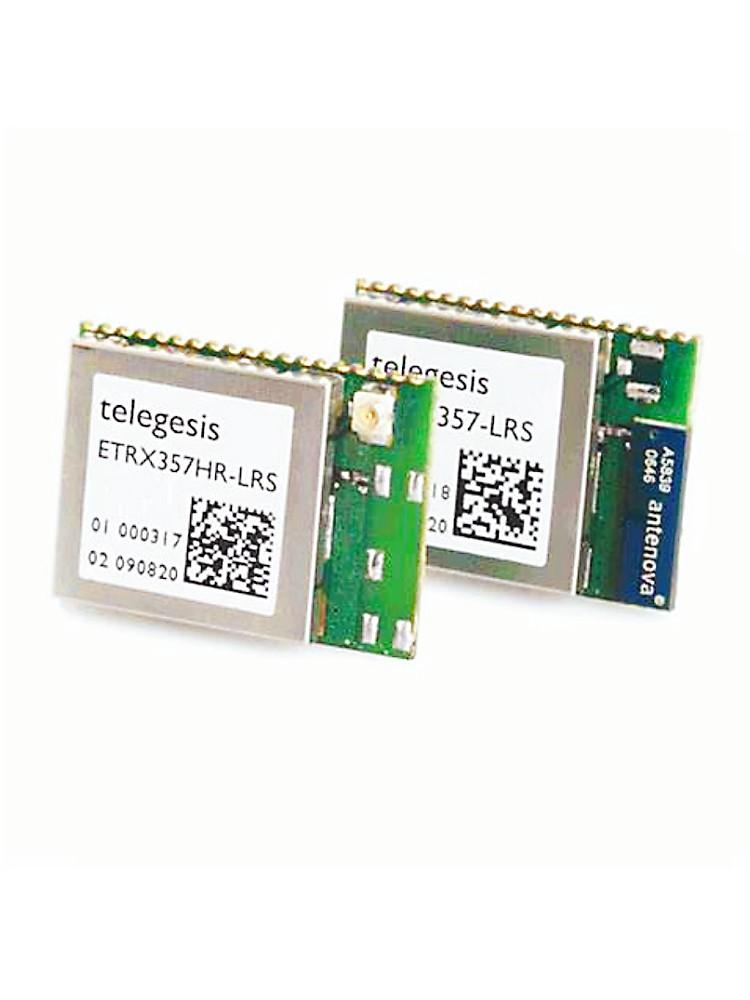

• 長距離版本，鏈路預算高達124dB可用相同的形狀因子







圖：硬件圖



無線電功能
• 基於Ember EM351或EM357單芯片ZigBee解決方案
• 2.4GHz ISM頻段
• 空中數據速率：250kbit/s
• 16個通道（IEEE802.15.4通道11至26）
• 輸出功率：+ 3dBm（升壓模式下為+ 8dBm）
• 高靈敏度：-100dBm（升壓模式下為-102dBm）通常為@ 1％的包錯誤率
• RX電流：26mA
• TX電流：3dBm時為31mA
• 強大的Wi-Fi和藍牙共存

應用
• AMR - ZigBee智能能源應用
• 無線警報和安全
• 家庭/樓宇自動化
•無線傳感器網絡
• M2M工業控制
• 照明和通風控制
• 遠程監控
• 環境監測和控制



開發套件
• 包含所有必需的新開發工具包快速設置網狀網絡並評估範圍性能的ETRX35x及其遠程版本
• AT式軟件界面命令字典可以修改為大批量客戶
• 可根據要求提供定製軟件開發

示例AT樣式命令

AT + BCAST 發送廣播
AT + UCAST：<address>發送單點廣播
AT + EN 建立PAN網絡
AT + JN 加入PAN
