WR-01 焊錫防水熱縮端子 WR-02 HDPE壓接防水熱縮中接端子 JTSP 光纖管



WR-01 焊錫防水熱縮端子 產品特點：

1. 外層交聯聚烯烴材質,內嵌焊錫環, 兩端熱熔膠環  2.外層透明套管設計，熱熔膠顏色標識適用尺寸

3. 無需壓接工具，只需加熱                     4.絕緣、密封、包覆、應力釋放

5. 單只設計，安裝方便                        6. 無鹵、環保； 產品符合RoHS

7.運行溫度: -55~125 ℃                      8.  焊錫開始熔解溫度: 138℃

9. 焊錫完全熔解溫度: 160℃                  10.收縮倍率: 2:1

規格尺寸
產品選擇	供貨尺寸	端子長度	熱熔膠顏色	標準包裝
UPM Wr-01	ID (mm)	(mm)		只/袋
0017-CR005	1.7	25	白色	100
0027-RD005	2.7	40	紅色	100
0045-BL005	4.5	40	藍色	50
0060-YL005	6.0	40	黃色	25

標準顏色

外層透明套管, 兩端熱熔膠顏色： 白色、紅色、藍色、黃色

產品應用

 適用於電線組件，如電機、連接器、開關等

產品對照

Raychem/Tyco : CWT/D110





WR-02 HDPE壓接防水熱縮中接端子

產品特點

1. HDPE 外層或 尼龍外層, 內壁熱熔膠層     2. 耐磨、抗機械損坏

3. 良好的防水、防潮保護                  4. 無鹵、環保,產品符合RoHS

5.運行溫度 -45~105 ℃                   6. 收縮溫度: 110℃

規格尺寸
產品選擇	顏色		收縮前尺寸Φ (mm)		電線尺寸		標準包裝
					AWG	mm2	只/袋
WR-02-1 HDPE	紅色		4.7		22-18	0.5-1.0	50
WR-02-2 HDPE	藍色		5.7		16-14	1.5-1.0	50
WR-02-3 HDPE	黃色		6.7		12-10	4.0-6.0	50



注意： 還有其他規格產品

R 型端子             Y型端子     母叉型端子        公叉型端子



產品應用

 適用於保護電線連接處，汽車、船舶及其他重型機械的維修、維護

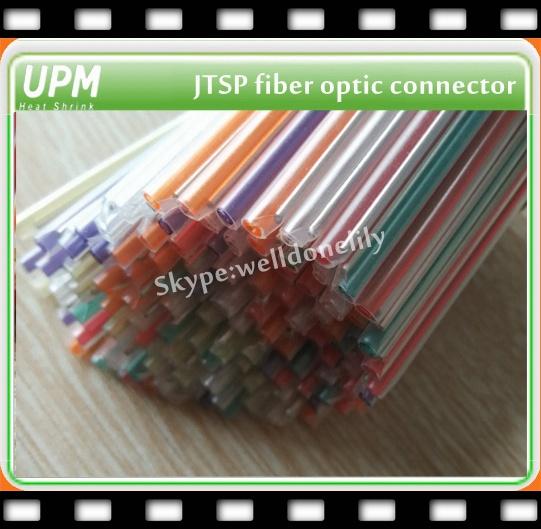

JTSP 光纖管

產品特點

1. 交聯聚烯烴材質，單只設計                2.  預置鋼針或陶瓷棒

3. 多種顏色熱熔芯可供選擇，易於標識、辨認   4. 單芯/帶狀光纖接續熱縮光纖管

規格尺寸
產品選擇	光纖		熱熔管		鋼針		標準包裝
	收縮后  外徑  (mm)	長度	內徑.	長度	外徑	長度
		(mm)	(mm)	(mm)	(mm)	(mm)	(只/袋)
大規格產品
JTSP-61	3.0	61	1.3	61	1.5	55	100
JTSP-45	3.0	45	1.3	45	1.5	40	100
JTSP-23	3.0	23	1.3	23	1.5	18	100
標準規格產品
JTSP-61M	2.5	61	1.3	61	1.2	55	100
JTSP-45M	2.5	45	1.3	45	1.2	40	100
JTSP-40M	2.5	40	1.3	40	1.2	36	100
JTSP-30M	2.5	30	1.3	30	1.2	26	100
JTSP-25M	2.5	25	1.3	25	1.2	21	100
小規格產品
JTSP-60A	2.4	60	1.3	60	1.0	56	100
JTSP-60T	2.0	60	0.5	60	1.0	56	100
JTSP-40T	2.0	40	0.5	40	1.0	36	100
JTSP-40TS	1.7	40	1.0	40	0.7	39	100
JTSP-45TS	1.7	45	1.0	45	0.7	44	100
JTSP-50TS	1.7	50	1.0	50	0.7	49	100
超小規格產品
JTSP-40S	1.3	40	0.5	40	0.5	39	100
JTSP-25S	1.3	25	0.5	25	0.5	24	100
JTSP-18S	1.3	18	0.5	18	0.5	17	100
JTSP-15S	1.3	15	0.5	15	0.5	14	100
JTSP-10S	1.3	10	0.5	10	0.5	9	100
帶狀光纖產品
產品選擇	光纖		熱熔管		陶瓷棒		標準包裝
	(mm)		內徑(mm)		寬度(mm)	高度(mm)	(只/袋)
JTSP-6R	40		2.9		3.8	1.65	50
JTSP-12R	40		4.1		5.1	2.10	50



產品應用

適用於光纖的接續保護，提高機械強度，保持光纖傳輸性能

產品對照

Raychem /Tyco: SMOUV
