本產品適用於額定電壓0.6/1KV及以下的電力線路中作輸送電能用。

一、產品執行標準：企業標準

二、輻照原理的說明

輻照交聯是利用輻照產生的高性能β射線，形成高分子自由基，然後高分子自由基重新組合成為交聯鍵，從而使原來的線性分子結構變成三維網狀分子結構，而形成交聯。



三、輻照交聯低煙無鹵電線電纜的特性

  1、載流量大；輻照交聯電纜，經高能電子束輻照后，材料的分子結構從線性變成三維網狀分子結構，耐溫等級從非交聯的70℃提高到90℃、105℃、125℃、135℃、甚至150℃，比同規格的電纜的載流量提高15-50% 。

  2、絕緣電阻大；由於輻照交聯電纜避免了採用氫氧化物作為阻燃劑，因此防止了交聯時出現的預交聯和因絕緣層吸收空氣中的水分而使絕緣電阻下降現象。從而保証了絕緣電阻值。

 3、使用壽命長，過載能力強；由於輻照交聯后的聚烯烴材料的耐高溫等級高，老化溫度高，所以延長了電纜在使用過程中循環發熱的使用壽命。

 4、環保，安全；由於電纜所採用的材料都是無鹵環保材料，所以電纜的燃燒特性符合環保要求。

 5、產品質量溫度；傳統的溫水交聯電纜的質量受水溫度，劑制工藝，交聯添加劑等因素影響，質量不穩定，而輻照交聯電纜的質量取決于電子束的輻照劑量，輻照劑量是由計算機控制，少了人為的因素，所以質量穩定。



輻照交聯低煙無鹵阻燃電線電纜具有難以着火併具有阻止或延緩火焰蔓延的能力，過載力強，而且一旦着火，他具有無鹵，低煙，無毒，無腐蝕等特性，適用於如高層建築，賓館，醫院，地鐵，核電站，隧道，發電廠，礦石，石油，化工等。

阻燃等級	供火溫度	供火時間	成束敷設電纜的非金屬材料體積	碳化高度	自息時間
A	≥815℃	40min	≥7升/米|m	≤2.5米	≤1h
B	≥815℃	40min	≥3.5升/米|m	≤2.5米	≤1h
C	≥815℃	20min	≥1.5升/米|m	≤2.5米	≤1h
D	≥815℃	20min	≥0.5升/米|m	≤2.5米	≤1h

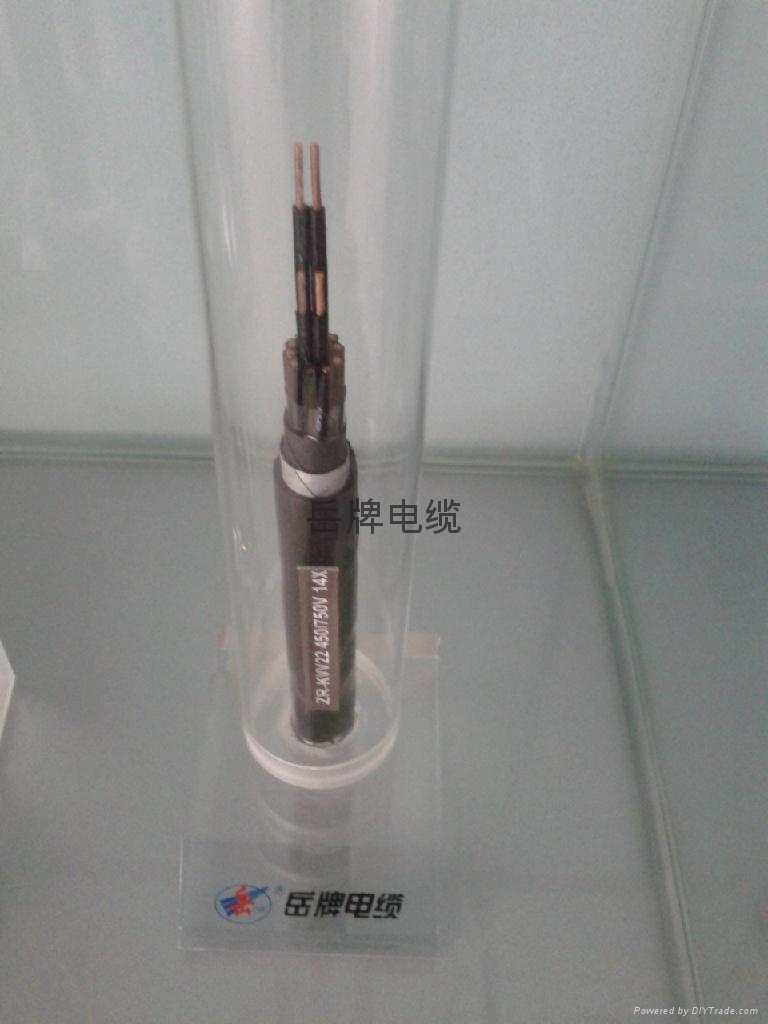

四、產品結構

五、輻照交聯低煙無鹵電纜表示方法

1、  輻照交聯低煙無鹵電纜的燃燒特性代號和電纜型號兩部分組成。



名稱	代號
阻燃A級	ZA
阻燃B級	ZB
阻燃C級	ZC
阻燃D級	ZD
耐火	N
低鹵低煙	WD







名稱	代號
電力	省略
控制	K
布線	B





名稱	代號
銅導體	省略
輻照交聯聚乙烯絕緣	YJ（F）
聚烯烴護套	Y或E

2、  輻照低煙無鹵電線電纜的允許工作溫度可以為90℃、105℃、125℃、135℃等。表示時在型號後面加上溫度等級105℃、125℃、135℃。90℃可以省略。

3、  產品用型號、額定電壓、芯數、標稱截面和本標準號表示。



六、電纜的型號及名稱。

型號	名稱	阻燃級別	芯數	截面m㎡	額定電壓V
WDZ-BYJ(F)	鋼芯輻照交聯聚乙烯絕緣低煙無鹵阻燃電線電纜	A、B、C、D	1	1-400	450/750
WDZ-BYJ(F)R	鋼芯輻照交聯聚乙烯絕緣低煙無鹵阻燃軟電纜	A、B、C、D	1	1-70	450/750
WDZN- BYJ(F)	鋼芯輻照交聯聚乙烯絕緣低煙無鹵阻燃耐火電線電纜	A、B、C、D	1	1-400	450/750
WDZN- BYJ(F)R	鋼芯輻照交聯聚乙烯絕緣低煙無鹵阻燃耐火軟電纜	A、B、C、D	1	1-10	450/750
WDZ-KYJ(F)Y (WDZ-KYJ(F)E)	輻照交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃控制電纜	A、B、C、D	2-61	1-70	450/750
WDZ-KYJ(F)Y22 （WDZ—KYJ(F)E22）	輻照交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套耐火低煙無鹵阻燃控制電纜	A、B、C、D	2-61	1-10	450/750
WDZN-KYJ(F)Y (WDZN-KYJ(F)E)	輻照交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃耐火控制電纜	A、B、C、D	2-61	1-10	450/750
WDZN-YJ(F)Y22 (WDZN-YJ(F)E22)	輻照交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃耐火控制電纜	A、B、C、D	2-61	1-10	450/750
WDZ-YJ(F)Y （WDZ-YJ(F)E）	輻照交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃電力電纜	A、B、C、D	1-5	1.5-800	600/1000
WDZ-YJ(F)Y22 （WDZ-YJ(F)E22）	輻照交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃電力電纜	A、B、C、D	1-5	1.5-400	600/1000
WDZN-YJ(F)Y (WDZN-YJ(F)E)	輻照交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃耐火電力電纜	A、B、C、D	1-5	1.5-800	600/1000
WDZN-YJ(F)Y22 (WDZN-YJ(F)E22)	輻照交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃耐火電力電纜	A、B、C、D	1-5	1.5-400	600/1000



七、使用特性

1、  電力電纜的額定電壓U。/U為0.6/1KV。控制電纜的額定電壓U。/U為450/750V,電線電纜的額定電壓U。/U為450/750V及以下。

2、  電纜長期允許工作溫度不超過135℃。

3、  安裝時環境溫度不宜低於0℃。

4、  電纜安裝時的最小彎曲半徑

A、 控制電纜：無鎧裝層的電纜應不小於電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小於電纜外徑的12倍。

B、 電力電纜的最小彎曲半徑。見下表：（D電纜的外徑）

項目	單芯電纜		多芯電纜
	無鎧裝	有鎧裝	無鎧裝	有鎧裝
安裝時最小彎曲半徑	20D	15D	15D	12D



5、  多芯電纜中性線導體標稱截面。見下表：

主絕緣線芯導體標稱截面mm2	中性線導體標稱截面mm2
	3+1，3+2，4+1芯	等4，5芯
4	2.5	4
6	4	6
10	6	10
16	10	16
25	16	25
35	16	35
50	25	50
70	35	70
90	50	90
120	70	120
150	70	150
185	95	185
240	120	240
300	150	300
400	185	400



6、  單芯電纜導電線芯為圓形，16 mm2及以上者可以緊壓。多芯電纜線芯截面為35 mm2及一下者，其線芯為圓形，線芯截面為50 mm2及以上者為扇形，瓦型，或半圓形。四芯電纜中第四芯（中性線芯）可為圓形或扇形。五芯電纜中性線可為圓形或瓦型6 mm2及以下者允許由單根導體構成，10 mm2及以上者由多根單線組成。成型導體（扇形，瓦型或半圓形）應當緊壓。



八、主要性能

1、  輻照低煙無鹵阻燃型

 1）、阻燃性能應能通過GB18380的成束電纜燃燒試驗。試驗后電纜燒焦或受影響部分達到的高度應不超過火焰作用點以上2.5m。

2）、鹵酸氣體釋放量試驗應能通過GB/T17650.1-1998鹵酸氣體總量測定∠5mg/g以及GB/T17650.2-19981用測量PH值和電導率來測定氣體的酸度（1L水中PH≥4.3 電導率值應不超過10us/mm）

3）、煙密度試驗應能通過GB/T17651.2-1998電纜或光纖在特點條件下燃燒的煙密度測定（透光率的最小值≥60%）

4）、導體直流電阻符合GB/T3956的規定

5）、工頻耐壓試驗：電力電纜應經受3500V，5min不擊穿。控制電纜應經受3000V，5min不擊穿。

6)、應經受-15℃的低溫卷繞試驗或低溫衝擊試驗，試驗后試樣表面應無目力可見裂紋。



2、輻照低煙無鹵阻燃耐火型

除滿足阻燃低煙無鹵型的性能以外，其耐火試驗應能通過GB/T19216-2003在火焰條件下電纜或光纖的線路完整性試驗中的規定，在750℃，90min燃燒，2A熔絲不容斷。



九 交貨長度

1、輻照低煙無鹵電線，成圈長度為100m，成盤長度應不小於100m，計量誤差應不大於±0.5%。允許以長度不小於20米的短段電纜交貨，其數量應不超過交貨總長的10%，每件中的短大數量應不超過5個，根據雙方協議允許任何長度交貨。

 2、輻照低煙無鹵電力電纜，控制電纜；交貨長度應不小於100m，計量誤差應不大於±0.5%，根據雙方協議允許任何長度交貨。



十，包裝標誌及運輸

1、  電纜可採用成圈或成盤包裝。當採用成盤包裝時，電纜應妥善包裝在電纜盤上交貨，電纜伸出的長度應不小於300mm，端頭上應用電纜封套可靠密封。

2、  成盤包裝時，每根電纜包裝上應附有產品質量証明單，証明單放在不透水的袋內，並固定在電纜盤側。

每個電纜盤外側應標明:

a、  製造廠名稱或商標；

b、  電纜型號及規格；

c、  長度；m

d、  製造日期：年 月

e、  標準編號；

f、   毛重；kg。

g、  表示電纜盤正確旋轉方向的符號。

3、  運輸和保管

a、  線盤不允許平方；

b、  運輸中嚴禁從高處扔下裝有電纜的電纜盤，嚴禁機械損失電纜。

c、  吊裝包裝件時嚴禁几盤同時起吊。在車輛、船舶等運輸工具上，電纜盤必須放穩，並用合適的方法固定，防止互撞或翻到。
