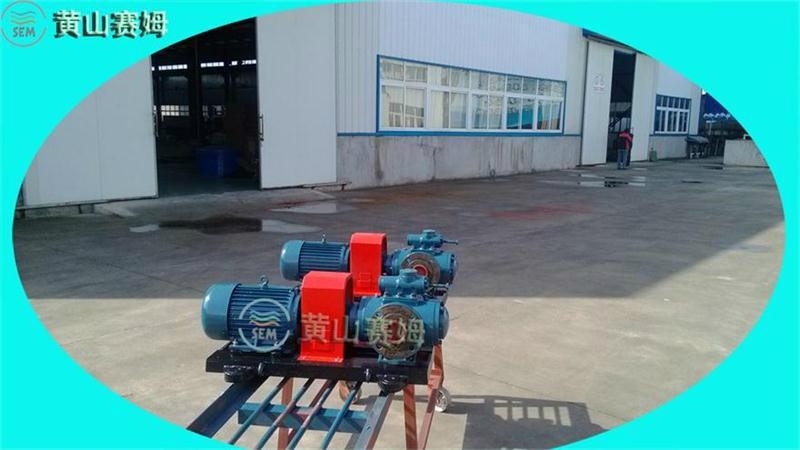

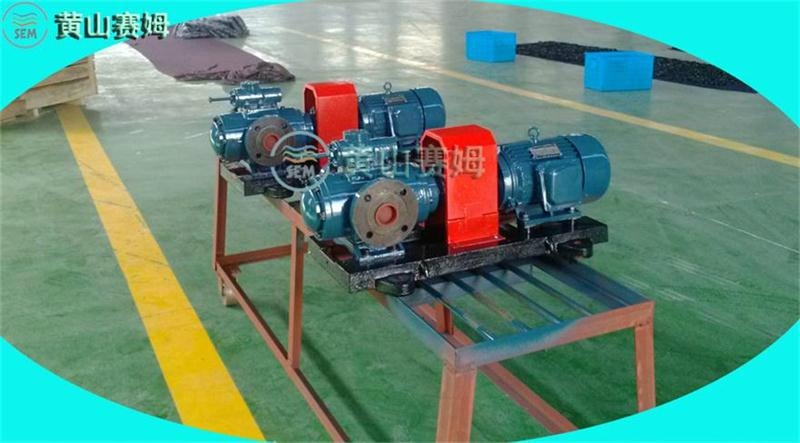

三螺杆泵HSNH120-50可調壓泵

型號：	HSNH120-50
品牌：	賽姆
原產地：	中國
類別：	工業設備 / 通用機械 / 泵及真空設備
標籤︰	可調壓三螺杆泵 , 循環潤滑油泵 , HSNH三螺杆泵
單價：	¥5600 / 台
最少訂量：	1 台

發送查詢

產品描述

HSN系列三螺杆泵產品簡介結構特點優勢說明

1、 HSN系列三螺杆泵產品概述簡介：

HSN系列三螺杆泵是無脈動軸向輸送具有一定潤滑性介質的定量容積式低壓轉子泵，適於輸送燃料油、潤滑油、液壓油、礦物油等油類和具有潤滑性的流動性液體。所輸送的介質中不得含有任何磨料顆粒和對泵材料有腐蝕的物質。HSN系列三螺杆泵由特殊型線（擺線）構成的螺旋型面，當電機或馬達驅動主動螺杆轉動時，其不斷運動的各個密封腔室逐漸形成真空，液體在大氣壓的作用下由吸入口吸入並沿軸向連續、無脈動的輸送到排出口，無攪拌、乳化現象。形成排出壓力的能力取決于系統負載和螺杆密封腔的數量，同時也與輸送介質的粘度以及驅動轉速也有一定的關係。

HSNH系列三螺杆泵的主動螺杆和從動螺杆採用液壓平衡裝置，被輸送的液體在泵腔內做連續、勻速的軸向直線運動，無脈動，噪音低，運轉平穩，流量壓力穩定，工作平穩，振動小。

HSNH系列三螺杆泵的零部件通用互換性好，可以任意拆解，更換相應的零部件。泵零件少，結構簡單，重量輕，安裝、使用、維修方便，效率高，壽命長。

三螺杆泵的從動螺杆的軸向力支撐在后蓋或主動螺杆上，並由液壓力驅動旋轉，從動螺杆由液壓力驅動，，主動螺杆和從動螺杆之間沒有機械接觸，螺杆之間，螺杆和泵套之間皆有油膜保護，因而螺杆型面僅傳遞液壓扭矩，並不受力，也無磨損和機械摩擦，對全部傳動零件而言，均由被輸送介質形成的油膜保護和潤滑。

三螺杆泵的主杆的徑向旋轉跳動由平衡活塞套也可以叫滑動軸承定位，且借助于平衡活塞和軸套的間隙使高壓腔和密封腔分開，在密封腔內裝有機械密封，無洩漏，腔內的油液回油孔與泵的吸入腔相通，因而不受排出壓力的影響。

具有很強的自吸能力，節能低耗，不需要底閥及每次開機前灌油。

組合系列化有多種結構，可用於臥式（H），法蘭式（F）和立式（S）浸油式（J）以及懸挂式(K)安裝。

根據所輸送介質需要還可提供加熱或冷卻結構。

對於潤滑性相對較差的介質，可以採用軸承外置結構（W1）以及金屬波紋管密封。保証三螺杆泵優良的使用壽命。

為了保護泵、電機和管路系統，泵必須帶有外置或內置安全閥裝置。
可輸送介質種類：

A 潤滑性液體：液壓油，礦物油，機械油，潤滑油，淬火油，齒輪油，變壓器油，汽輪機油，水乙二醇，原油，動植物油等

B 低潤滑性液體：輕柴油，重柴油，燃油，燃料油，重油，渣油，含臘稀油，冷卻液，皂化液等

C 粘性液體：各種合成橡膠液，人造膠液，乳化液等

2、 HSNH三螺杆泵性能特點：

（1）流量範圍：10～10000 L/min (升/分鐘)0.6～620m3/h (立方/小時)

（2）壓力範圍：0～4 Mpa（兆帕）0～40 bar（巴）0-40 kg/f (公斤力/平方釐米)

（3）輸送介質粘度範圍：2-10000 cst（釐斯）

（4）泵送溫度：300℃（攝氏度）

（5）容許最高轉速：3600 r/min（轉/分鐘）

三、常用HSNH三螺杆泵規格型號列表

HSNH三螺杆泵常用標準系列
HSNH40-38	HSNH40-46	HSNH40-54	HSNH80-36	HSNH80-42
HSNH80-46	HSNH80-54	HSNH120-42	HSNH120-46	HSNH120-54
HSNH210-36	HSNH210-40	HSNH210-46	HSNH210-54	HSNH280-43
HSNH280-46	HSNH280-54	HSNH440-36	HSNH440-40	HSNH440-46
HSNH440-52	HSNH440-54	HSNH660-40	HSNH660-44	HSNH660-46
HSNH660-52	HSNH660-54	HSNH940-40	HSNH940-42	HSNH940-46
HSNH940-49	HSNH940-50	HSNH940-54	HSNH1300-36	HSNH1300-38
HSNH1300-40	HSNH1300-42	HSNH1300-46	HSNH1300-54	HSNH1700-40
HSNH1700-42	HSNH1700-46	HSNH2200-40	HSNH2200-42	HSNH2200-46
HSNH2900-40	HSNH2900-46	HSNH3600-46	HSNH5300-36	HSNH5300-42
HSNH5300-46	HSNH7400-32	HSNH7400-40	HSNH9400-32	HSNH9400-40

HSNH三螺杆泵軸承內置安裝系列
HSNH40-38N	HSNH40-46N	HSNH40-54N	HSNH80-36N	HSNH80-42N
HSNH80-46N	HSNH80-54N	HSNH120-42N	HSNH120-46N	HSNH120-54N
HSNH210-36N	HSNH210-40N	HSNH210-46N	HSNH210-54N	HSNH280-43N
HSNH280-46N	HSNH280-54N	HSNH440-36N	HSNH440-40N	HSNH440-46N
HSNH440-52N	HSNH440-54N	HSNH660-40N	HSNH660-44N	HSNH660-46N
HSNH660-52N	HSNH660-54N	HSNH940-40N	HSNH940-42N	HSNH940-46N
HSNH940-49N	HSNH940-50N	HSNH940-54N	HSNH1300-36N	HSNH1300-38N
HSNH1300-40N	HSNH1300-42N	HSNH1300-46N	HSNH1300-54N	HSNH1700-40N
HSNH1700-42N	HSNH1700-46N	HSNH2200-40N	HSNH2200-42N	HSNH2200-46N
HSNH2900-40N	HSNH2900-46N	HSNH3600-46N	HSNH5300-36N	HSNH5300-42N
HSNH5300-46N	HSNH7400-32N	HSNH7400-40N	HSNH9400-32N	HSNH9400-40N

HSNH三螺杆泵軸承內置進出口反向安裝
HSNH40-38NZ	HSNH40-46NZ	HSNH40-54NZ	HSNH80-36NZ	HSNH80-42NZ
HSNH80-46NZ	HSNH80-54NZ	HSNH120-42NZ	HSNH120-46NZ	HSNH120-54NZ
HSNH210-36NZ	HSNH210-40NZ	HSNH210-46NZ	HSNH210-54NZ	HSNH280-43NZ
HSNH280-46NZ	HSNH280-54NZ	HSNH440-36NZ	HSNH440-40NZ	HSNH440-46NZ
HSNH440-52NZ	HSNH440-54NZ	HSNH660-40NZ	HSNH660-44NZ	HSNH660-46NZ
HSNH660-52NZ	HSNH660-54NZ	HSNH940-40NZ	HSNH940-42NZ	HSNH940-46NZ
HSNH940-49NZ	HSNH940-50NZ	HSNH940-54NZ	HSNH1300-36NZ	HSNH1300-38NZ
HSNH1300-40NZ	HSNH1300-42NZ	HSNH1300-46NZ	HSNH1300-54NZ	HSNH1700-40NZ
HSNH1700-42NZ	HSNH1700-46NZ	HSNH2200-40NZ	HSNH2200-42NZ	HSNH2200-46NZ
HSNH2900-40NZ	HSNH2900-46NZ	HSNH3600-46NZ	HSNH5300-36NZ	HSNH5300-42NZ
HSNH5300-46NZ	HSNH7400-32NZ	HSNH7400-40NZ	HSNH9400-32NZ	HSNH9400-40NZ

HSNH三螺杆泵軸承外置系列三螺杆泵
HSNH40-38W1	HSNH40-46W1	HSNH40-54W1	HSNH80-36W1	HSNH80-42W1
HSNH80-46W1	HSNH80-54W1	HSNH120-42W1	HSNH120-46W1	HSNH120-54W1
HSNH210-36W1	HSNH210-40W1	HSNH210-46W1	HSNH210-54W1	HSNH280-43W1
HSNH280-46W1	HSNH280-54W1	HSNH440-36W1	HSNH440-40W1	HSNH440-46W1
HSNH440-52W1	HSNH440-54W1	HSNH660-40W1	HSNH660-44W1	HSNH660-46W1
HSNH660-52W1	HSNH660-54W1	HSNH940-40W1	HSNH940-42W1	HSNH940-46W1
HSNH940-49W1	HSNH940-50W1	HSNH940-54W1	HSNH1300-36W1	HSNH1300-38W1
HSNH1300-40W1	HSNH1300-42W1	HSNH1300-46W1	HSNH1300-54W1	HSNH1700-40W1
HSNH1700-42W1	HSNH1700-46W1	HSNH2200-40W1	HSNH2200-42W1	HSNH2200-46W1
HSNH2900-40W1	HSNH2900-46W1	HSNH3600-46W1	HSNH5300-36W1	HSNH5300-42W1
HSNH5300-46W1	HSNH7400-32W1	HSNH7400-40W1	HSNH9400-32W1	HSNH9400-40W1
HSNH三螺杆泵軸承外置進出口反向
HSNH40-38W1Z	HSNH40-46W1Z	HSNH40-54W1Z	HSNH80-36W1Z	HSNH80-42W1Z
HSNH80-46W1Z	HSNH80-54W1Z	HSNH120-42W1Z	HSNH120-46W1Z	HSNH120-54W1Z
HSNH210-36W1Z	HSNH210-40W1Z	HSNH210-46W1Z	HSNH210-54W1Z	HSNH280-43W1Z
HSNH280-46W1Z	HSNH280-54W1Z	HSNH440-36W1Z	HSNH440-40W1Z	HSNH440-46W1Z
HSNH440-52W1Z	HSNH440-54W1Z	HSNH660-40W1Z	HSNH660-44W1Z	HSNH660-46W1Z
HSNH660-52W1Z	HSNH660-54W1Z	HSNH940-40W1Z	HSNH940-42W1Z	HSNH940-46W1Z
HSNH940-49W1Z	HSNH940-50W1Z	HSNH940-54W1Z	HSNH1300-36W1Z	HSNH1300-38W1Z
HSNH1300-40W1Z	HSNH1300-42W1Z	HSNH1300-46W1Z	HSNH1300-54W1Z	HSNH1700-40W1Z
HSNH1700-42W1Z	HSNH1700-46W1Z	HSNH2200-40W1Z	HSNH2200-42W1Z	HSNH2200-46W1Z
HSNH2900-40W1Z	HSNH2900-46W1Z	HSNH3600-46W1Z	HSNH5300-36W1Z	HSNH5300-42W1Z
HSNH5300-46W1Z	HSNH7400-32W1Z	HSNH7400-40W1Z	HSNH9400-32W1Z	HSNH9400-40W1Z

應用行業列舉

●在供熱設備、燃油系統、燃燒器系統、鍋爐供熱系統、火力發電廠中用做燃油噴油噴燃，柴油，燃油供應和輸送泵，裝車泵，卸油泵，倒灌泵。
●在冶金鋼鐵廠行業用作潤滑系統潤滑泵，在液壓系統中作供油泵、液壓泵，在燃燒系統中作噴燃泵，在油庫作輸送倒灌泵。

●在機械機器潤滑，齒輪傳動潤滑，大型油膜軸承供油循環冷卻系統做供液泵，供油泵，增壓油泵，循環泵，潤滑油泵和遙控馬達泵，三螺杆油泵裝置。

●液壓電梯昇降機工業中液壓傳動裝置上用做液壓泵，在化學化工行業用作樹脂、顏料、乳膠、油墨、油漆、甘油、石蠟的輸送泵。

●在石油煉油廠煉化行業用作輸送原油、重油、渣油、瀝青、焦油、乳膠液，用做高溫粘性產品的精鍊流程，如瀝青、真空塔底油料以及殘餘燃油裝載，輸送和供液泵。
●在油輪、貨油船舶、商船和許多戰鬥艦艇的輪機艙上，港口碼頭原油管道服務以及駁船與船舶的採集、增壓和裝載中，用做輸送、增壓、燃油噴射和主機潤滑泵、主機滑油泵、潤滑油泵以及船用液壓裝置泵、船用液壓泵、錨機液壓絞車驅動泵等也廣氾使用三螺杆泵，

●在船廠/機器製造廠如分離機、增壓器、發動機等油品輸送系統、燃油處理系統、潤滑油系統、推進系統中的潤滑和液壓系統中也有廣氾的應用。
●在油田以及海洋平台等工業領域也有廣氾的應用，輸送原油，乳膠液等，

●在食品工業中用於油脂廠、酒廠、食品廠，輸送食用油，動物油，植物油，酒精，蜂蜜，糖汁，牙膏，牛奶，奶油，巧克力

●在建材行業用於玻璃廠、陶瓷廠、耐火材料廠、水泥廠的爐窯中作點火油泵，重油燃料泵，
