以切斷細鋼絲法、冷軋帶鋼剪切、鋼錠銑削或鋼水快速冷凝法製成長徑比（纖維長度與其直徑的比值，當纖維截面為非圓形時，採用換算等效截面圓面積的直徑）為40～80的纖維。

以切斷細鋼絲法、冷軋帶鋼剪切、鋼錠銑削或鋼水快速冷凝法製成長徑比（纖維長度與其直徑的比值，當纖維截面為非圓形時，採用換算等效截面圓面積的直徑）為30～100的纖維。

因制取方法的不同鋼纖維的性能有很大不同，如冷拔鋼絲拉伸強度為380-3000MPa、冷軋帶鋼剪切法拉伸強度為600-900MPa、鋼錠銑削法為700MPa；鋼水冷凝法雖為380MPa，但是適合生產耐熱纖維。

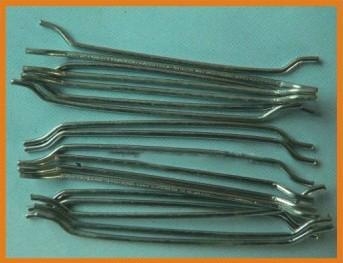

為增強砂漿或混凝土而加入的、長度和直徑在一定範圍內的細鋼絲。常用截面為圓形的長直鋼纖維，其長度為10～60毫米，直徑為0.2～0.6毫米，長徑比為30～100。為增加纖維和砂漿或混凝土的界面粘結，可選用各種異形的鋼纖維，其截面有矩形、鋸齒形、彎月形的；截面尺寸沿長度而交替變化的；波形的；圓圈狀的；端部放大的或帶彎鉤的等。當使用截面非圓

形的鋼纖維時，可按下式計算其當量直徑（de):

式中a為鋼纖維的實際截面積。

為使鋼纖維較均勻地分散于砂漿或混凝土中，並增大纖維的長徑比，可使用由水溶性膠粘結在一起成集束狀的鋼纖維。鋼纖維可用冷拔鋼絲切斷、薄鋼板剪切、鋼塊或鋼錠銑削以及熔鋼抽紗等方法製造。配製常溫下應用的鋼纖維混凝土，可使用低碳鋼纖維；而配製耐火的鋼纖維混凝土，則必須使用不鏽鋼纖維。砂漿或混凝土中摻加適量的鋼纖維，可提高其抗拉、抗彎強度，並大幅度地提高其韌性和抗衝擊強度。
