型號: | JBX-1010A |
---|---|
品牌: | 不二 |
原產地: | 中國 |
類別: | 工業設備 / 通用機械 / 噴塗設備 |
標籤︰ | 青島櫃式噴砂 , 小件噴砂機 , 北方噴砂機 |
單價: |
¥7800
/ 件
|
最少訂量: | 1 件 |
噴砂機通過電氣控制系統實現全自動噴砂,可以自動調節噴砂角度、噴砂時間、噴砂距離、反吹時間、噴槍的運動、工作台的轉速等。電氣控制系統主要有X軸橫移組件、Y軸縱移組件、工作台轉動組件、噴砂組件、吹淨組件、除塵組件等幾個部分組成,所有的組件都是由LM系列 PLC根據觸摸屏事先設定的參數統一協調控制,高效可靠完成噴砂工藝過程。
X軸橫移組件由一個步進電機、絲杠、導軌、滑塊、限位開關 、一個增量式編碼器組成。步進電機接收LM系列 PLC高速脈衝信號,按照一定的速度帶動絲杠旋轉,使滑塊在導軌上左右移動,編碼器採集絲杠轉的圈數,形成一個X軸運動的閉環控制系統,兩個限位開關安裝在左右滑塊運動的極限位置,確保滑塊運動的安全性,不會出現飛車的事故。
Y軸縱移組件與X軸組件一樣,由一個步進電機、絲杠、導軌、滑塊、限位開關、一個增量式編碼器組成。使滑塊在導軌上上下移動,編碼器採集絲杠轉的圈數,形成一個Y軸運動的閉環控制系統,兩個限位開關安裝在滑塊上下運動的極限位置,確保滑塊運動的安全性,不會出現飛車的事故。
工作台轉動組件由一個伺服電機、工作台、減速器組成。伺服電機設置為速度控制模式,採用LM系列 PLC模擬量輸出控制,通過減速器減速后帶動工作台面以恆定轉速轉動,通過觸摸屏可以改變其轉速,由於工作台轉動慣量比較大,伺服電機設置加速啟動和減速停止,以減少過沖對伺服電機的損坏。
噴砂組件和吹淨組件主要由噴槍、氣槍、出砂閥、出氣閥、氣源、過濾器等組成。控制管路中的壓力,以保証噴砂的強度,壓力值越大,噴射流的速度越高,噴砂效率亦越高,被加工件表面越粗糙,反之,表面相對較光滑。調節出砂閥和出氣閥的接通時間可以控制噴砂時間和吹淨時間,以保証噴砂處理的效果,噴砂時間和吹淨時間可以在觸摸屏上設定。
除塵組件由除塵機組、反吹電磁閥、濾芯等組成。設備配置的濾芯式除塵單元集二級除塵于一體,配合調節不同的反吹間隔時間,可用於高含塵濃度的氣體處理。對於015μm 級以上的粉塵顆粒,除塵效率高達99199 % ,淨化后的空氣實現了近於零排放的狀態,比傳統的布袋除塵器過濾精度提高100 倍以上,大大減少了除塵空氣排放對大氣造成的污染。[1]
4三大特性
環保型的三大系統特性
排放標準
如今國家二級工業排放標準是60立方毫克。環保型噴砂機的排放是55立方毫克。以前的噴砂機是100立方毫克。
除塵系統
除塵系統的效果好坏取決于除塵器的濾芯。環保型噴砂機除塵濾芯目前採用全世界最好的知名品牌唐納森除塵濾芯。如採用布袋除塵側採用經過納米技術處理過的布袋作為除塵材質。
分離系統
環保型噴砂機在以前的旋風分離有新的提高,以前噴砂機的一般分離效果在80%左右。而環保型噴砂機分離效果將近達到99%。

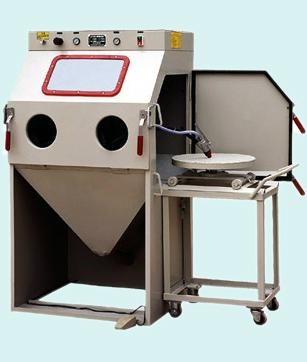

JBX-1010A
適用範圍:
適用於中小批量,中小型一般工件和高硬度工件的快速噴砂。
如:清理鑄造件,熱處理件,毛刺,殘渣可以光飾其表面,
電鍍前預處理特別適用於:噴金剛砂、玻璃砂、不推薦適用
鋼丸、鋼砂等力度大的材料。
技術參數:
型 號 |
JBX-1010A吸入式噴砂機 |
電 源 |
380V 50HZ |
機器總重量 |
500kg |
機器照明燈 |
220V 13W節能燈 |
壓縮空氣源 |
5-8bar(kg/cm²),流量1.0m³/min |
除塵電機 |
380V 50HZ 550W |
主機外型尺寸(mm) |
1000X1000X1810 |
集塵箱尺寸(mm) |
760X760X1600 |
濾筒 |
1個 |
