產品介紹：

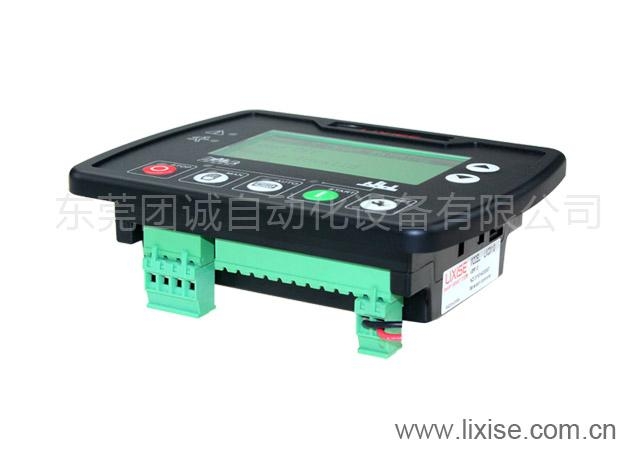

       LXC3110電站自動化控制器集成了數字化、智能化、網絡化技術，用於單台柴油發電機組自動化及監控系統，實現發電機組的自動開機/停機、數據測量、報警保護及“三遙”(需配RS485模塊)功能。控制器採用大屏幕LCD顯示，中文、英文、西班牙文和俄文可選界面操作，操作簡單，運行可靠。實現了多種參數的精密測量、定值調節以及定時、閾值整定等功能，控制器所有參數可從控制器前面板調整，或使用PC機通過USB，RS232接口編程，調整及監測。其結構緊湊、接線簡單、可靠性高，可廣氾應用於各類型發電機組自動化系統。





產品性能及特點：

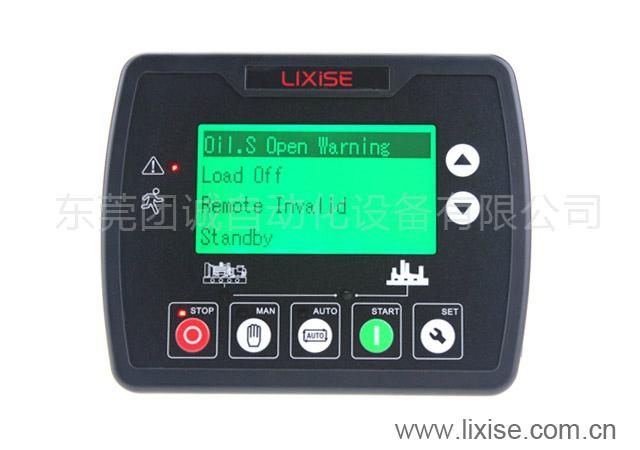

1. 液晶顯示LCD為132×64，四種語言(簡體中文、英文、西班牙文、俄文)顯示，輕觸按鈕操作；



2. 適合於三相四線、單相二線、三相三線、二相三線(120V/240V)電源 50Hz/60Hz系統；



3. 採集並顯示市電/發電三相電壓、三相電流、頻率、功率參數；



4. 市電具有過壓、欠壓、缺相功能，發電具有過壓、欠壓、過頻、欠頻、過流功能；



5. 精密採集發動機的各種參量：冷卻水溫，機油壓力，燃油量，充電機電壓，並根據設置進行有效的保護發動機，避免發動機的意外損坏；



6. 控制保護功能：實現柴油發電機組自動開機/停機、合分閘(ATS切換) 及完善的故障顯示保護功能；



7. 具有得電停機、怠速控制、預熱控制、昇降速控制功能，且均為繼電器輸出；



8. 參數設置功能：允許用戶對其參數進行更改設定，在系統掉電時不會丟失，控制器所有參數可從控制器前面板調整，或使用PC機通過USB編程接口調整；



9. 多種溫度、壓力傳感器可直接使用，並可自定義參數；



10. 多種起動成功條件(轉速傳感器、油壓、發電)可選擇；



11. 供電電源範圍寬(8~35)VDC，能適應不同的起動電池電壓環境；

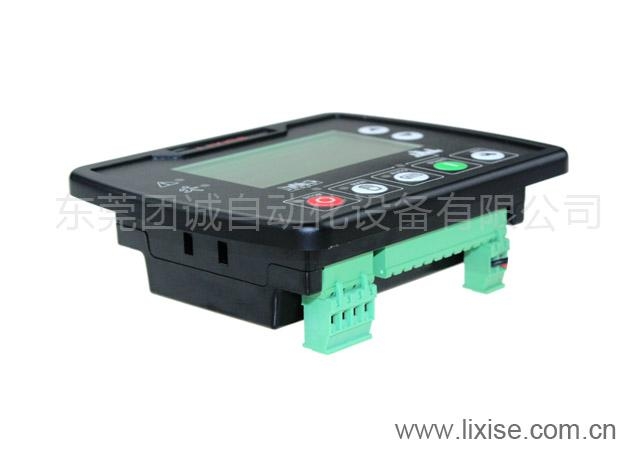

12. 模塊化結構設計，阻燃ABS外殼，可插拔式接線端子，嵌入式安裝方式，結構緊湊，安裝方便



規格參數：

      工作電壓:    DC8.0V 至 35.0V 連續供電

      整機功耗:    <3W(待機方式：≤2W)

      交流發電機電壓輸入：15V AC  360 V AC (phN)

      三相四線     15V AC  360 V AC (phN)

      二相三線     15V AC  360 V AC (phN)

      單相二線     30V AC  620 V AC (phph)

      三相三線

      交流發電機頻率: 50 Hz /60Hz

      轉速傳感器電壓: 1.0 至 24V(有效值)

      轉速傳感器頻率: 最大 10000Hz

      起動繼電器輸出: 5A   DC28V 直流供電輸出

      可編程繼電器輸出口 1: 5A   DC28V 直流供電輸出

      可編程繼電器輸出口 2: 5A   DC28V 直流供電輸出

      可編程繼電器輸出口 3: 5A   DC28V 直流供電輸出

      可編程繼電器輸出口 4: 5A   AC250V 無源輸出

      可編程繼電器輸出口 5: 5A   AC250V 無源輸出

      外形尺寸:   143mm x 115mm x41mm

      開孔尺寸:   110mm x 90mm

      電流互感器次級電流: 額定:5A

      工作條件:   溫度：(25~70)°C       濕度：(20~93)%RH

      儲藏條件:   溫度：(30~+80)°C

      防護等級:   IP55：當控制器和控制屏之間加裝防水橡膠圈時。

                      IP42：當控制器和控制屏之間沒有加裝防水橡膠圈時。

      絕緣強度:   對象：在輸入/輸出/電源之間

                      引用標準：IEC688－1992

                      試驗方法：AC1.5Kv/1min 漏電流 3mA

     重量:         待定
