概述

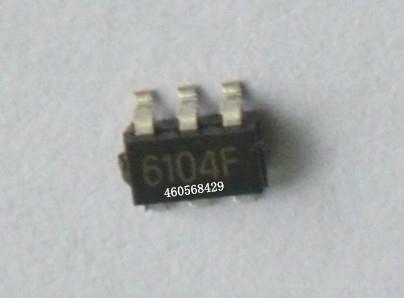

QX6104是一款高精度降壓型大功率LED恆流驅動芯片。適用於交流85V到265V全範圍輸入電壓的大功率LED恆流驅動電源。
專利的高端電流檢測、固定頻率、電流模PWM控制方式，具有優異的線性調整率和負載調整率。芯片典型工作頻率約65KHz。
芯片採用的特有恆流控制方式，使得LED輸出電流精度達到±3%以內。
芯片內部集成的抖頻功能可降低EMI成本。內置環路補償與斜坡補償，無需外部補償，應用設計簡單。
QX6104具有多重保護功能，包括DRV驅動MOS柵極電壓鉗位、LED開路/短路保護，逐週期限流保護，輸入供電欠壓/過壓保護及電源嵌位等功能。
特點
 高端MOS驅動
 輸出電流：可達2A
 LED均值電流控制：恆流效果好
 LED輸出電流精度：±3%
 高效率：最高可達93%以上
 固定工作頻率，電流模PWM控制
 抖頻功能
 內置環路補償、斜坡補償
 LED開路/短路保護
 芯片供電欠壓/過壓保護
 功率管柵極電壓嵌位：17V
應用領域
 LED球泡燈、日光燈
 其它LED照明
