HAP-100系列高精度氣墊隔振平台（自動平衡型）

型號：	HAP-100
品牌：	天核
原產地：	中國
類別：	電子、電力 / 儀器、儀表 / 光學透鏡和儀器
標籤︰	HAP氣墊 , 光學平台 , 防震台
單價：	-
最少訂量：	-

發送查詢

產品描述

HAP-100系列高精度隔振平台是在HAP系列隔振平台的基礎上，根據用戶要求載荷能力較大的使用情況，研製開發的產品，其保持了原HAP平台的優點，在重載荷下具有抗系統干擾的能力，該產品適用於對隔振要求較高，平台工作台面大，載荷要求高的環境。

上海/太倉天核機電有限公司（原上海理工大學附屬工廠、上海機械學院附屬工廠）于1978年研製了中國第一臺光學隔振平台，這台平台目前還在中國科學院上海光機所正常使用。天核公司30多年來已經為中國數百家大學、科研機構及企業提供了超過15000臺光學平台。公司目前在江蘇太倉有7000多平方米廠房，數控機床、加工中心、大型數控機床100多台/套。光學平台的年生產能力為600套以上。平台常年備庫300套，標準尺寸平台可以在48小時以內從工廠發貨，10日內可以到達國內任何一家用戶單位。

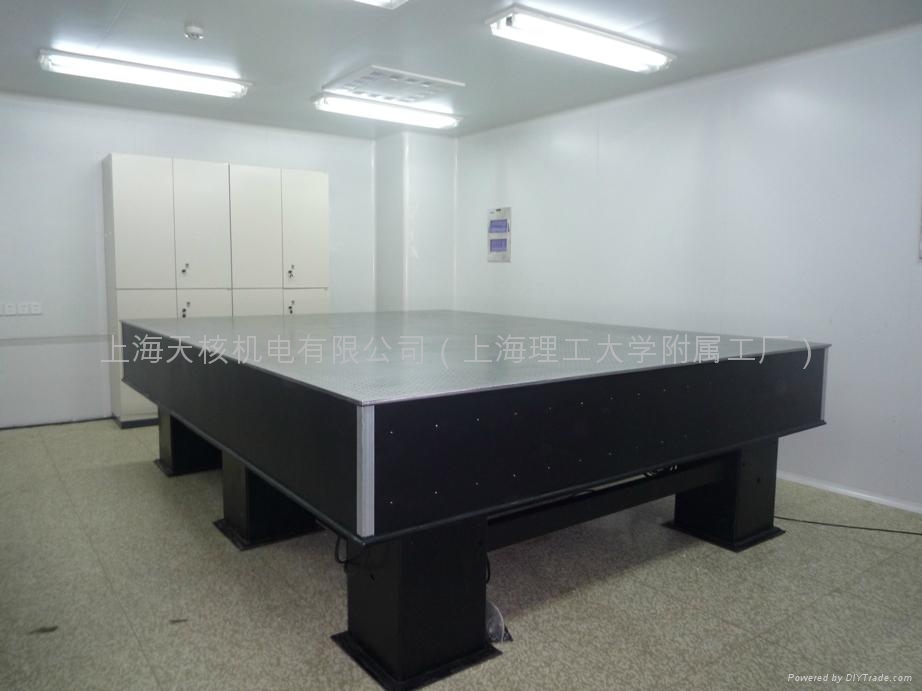

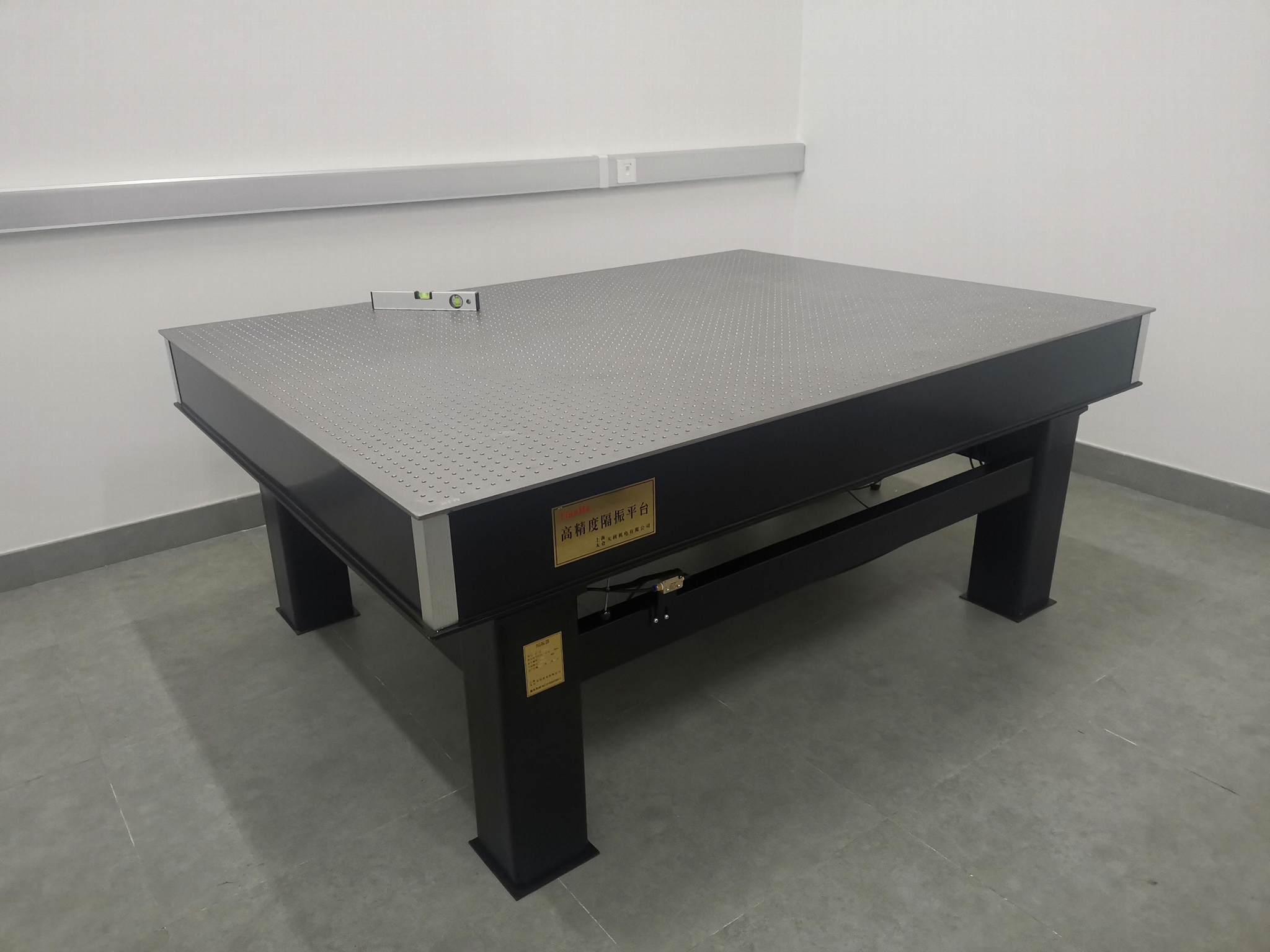

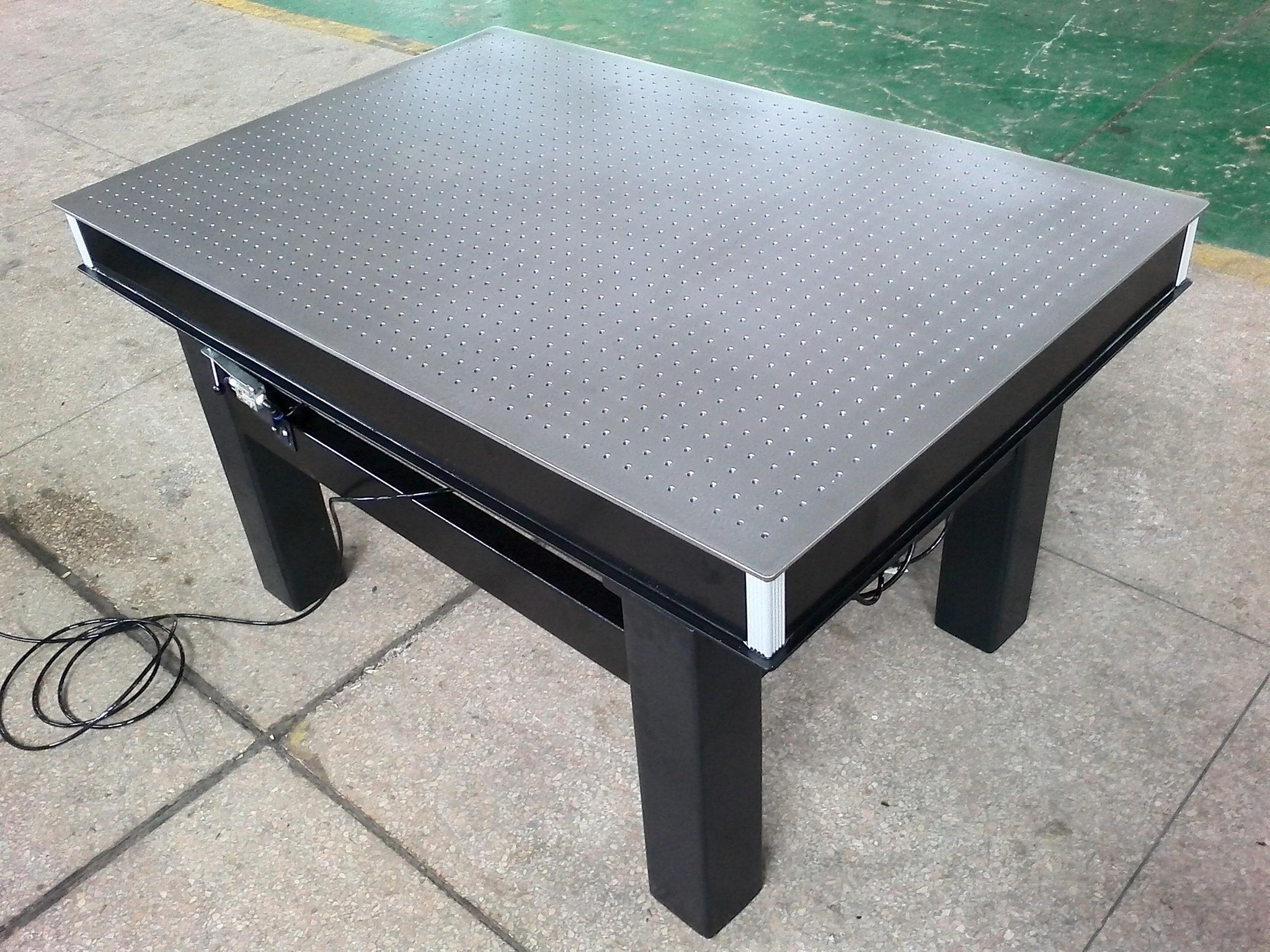

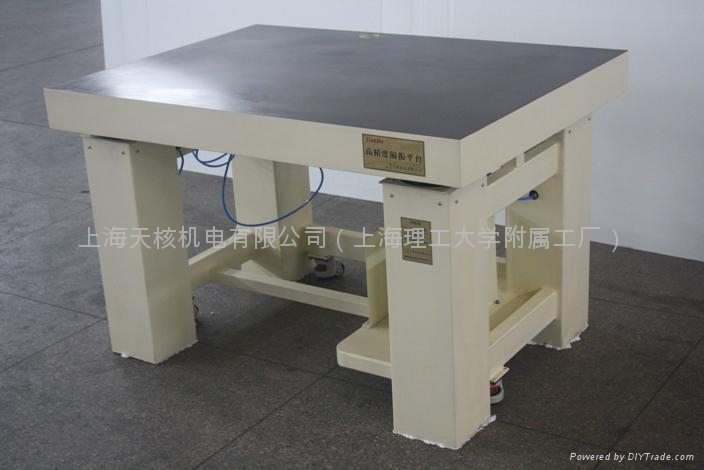

HAP-100系列高精度氣墊隔振平台(自動平衡)
HAP-100系列高精度氣墊隔振平台于2000年研製成功。該系列產品獲得了上海市科技進步二等獎。HAP-100系列高精度氣墊隔振平台具有非常優異的垂直和水平方向的隔振性能。產品廣氾應用在光學、精密計量、精密測量、生物、醫學、微電子、半導體等各個領域。
產品數據表

型號Model	台板尺寸(mm)			平台整體高度（mm）	最大載荷(kg)	螺孔孔徑	螺孔距(mm)	支撐腿數量（只）
	台板尺寸(mm)
	長度	寬度	台板厚度
HAP-100-0906	900	600	50	800	200	M6	25	4
HAP-100-0906	900	600	100	800	400	M6	25	4
HAP-100-1010 HAP-100-1208	1000 1200	1000 800	100 100	800 800	400 800	M6 M6	25 25	4 4
HAP-100-1212 HAP-100-1509	1200 1500	1200 900	100 100	800 800	800 800	M6 M6	25 25	4 4
HAP-100-1510	1500	1000	100	800	800	M6	25	4
HAP-100-1511	1500	1100	100	800	800	M6	25	4
HAP-100-1515 HAP-100-1810	1500 1800	1500 1000	200 200	800 800	800 800	M6 M6	25 25	4 4
HAP-100-1812	1800	1200	200	800	800	M6	25	4
HAP-100-2010	2000	1000	200	800	800	M6	25	4
HAP-100-2012	2000	1200	200	800	800	M6	25	4
HAP-100-2015	2000	1500	200	800	800	M6	25	4
HAP-100-2412	2400	1200	200	800	800	M6	25	4
HAP-100-2415	2400	1500	300	850	800	M6	25	4
HAP-100-2518	2500	1800	300	850	800	M6	25	6
HAP-100-3012	3000	1200	300	850	800	M6	25	6
HAP-100-3013	3000	1300	300	850	800	M6	25	6
HAP-100-3015	3000	1500	300	850	800	M6	25	6
HAP-100-3512	3500	1200	300	850	800	M6	25	6
HAP-100-3513	3000	1300	300	850	800	M6	25	6
HAP-100-3515	3500	1500	300	850	800	M6	25	6
HAP-100-4015	4000	1500	300	850	800	M6	25	8
HAP-100-5015	5000	1500	300	850	800	M6	25	8
HAP-100-6015	6000	1500	400	850	3000	M6	25	8

主要性能指標

載荷能力：		最大1000kg
充氣壓力：		最大0.6Mpa
固有頻率：		垂直方向：空載：1～1.7Hz 滿載：0.8Hz
固有頻率：		水平方向：空載：1.1～1.7Hz 滿載：1.0Hz
最大動撓度係數:		1.1×10-3
最大相對位移:		0.22nm
台面平面度:		0.10mm/m2
