本實訓台配有各種典型的液壓泵、液壓閥和液壓缸、液壓馬達等液壓元件及拆裝工具，通過對各類液壓元件的拆裝實訓，能觀察了解各類液壓元件組成部分在液壓元件中的作用，不但能加深學生對液壓元件結構及工作原理的了解，還可以讓學生對液壓元件的加工及裝配工藝有一定的認識。該設備適合各類職業院校開設有《液壓傳動》、《液壓與氣壓傳動》等專業課程的實驗實訓設備需要。

一、產品特點

（1）全鋼結構，噴塑防鏽處理，立式設計，外觀結構牢固大方；

（2）操作平台面上鋪有橡膠軟墊，配有小元器件盒。

（3）各類液壓元件配置齊全，全部採用工業器件，可以方便的進行拆卸裝配。

二、主要組成

（1）實驗台

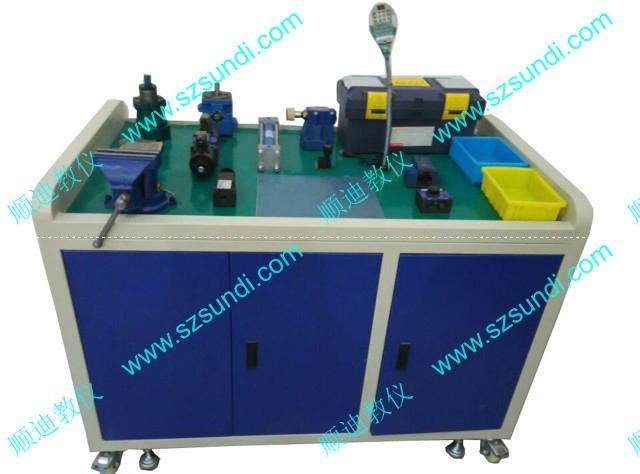

實驗台全鋼結構，主要部件厚度不低於2mm，表面防靜電噴塑工藝，防鏽處理；工作台面鋪有橡膠軟墊，可以固定元件不易滑動，工作臺上設零件盒，可以放置拆裝零部件，防止丟失。

（2）拆裝元件

1     齒輪泵    CB－B型齒輪泵

2     葉片泵    YBN型單作用變量葉片泵

3     柱塞泵    SCY14-1B型手動變量軸向柱塞泵

4     葉片馬達       YM型葉片液壓馬達

5     液壓缸    單伸出杆雙作用液壓油缸

6     單向閥    I—25型單向閥

7     換向閥    24D型交流電磁閥、24E型直流電磁閥、Y型液動換向閥

8     溢流閥    P型直動式溢流閥、Y型先導式溢流閥（板式）

9     減壓閥    J型減壓閥

10    順序閥    X型順序閥

11    壓力繼電器    P型壓力繼電器

12    節流閥    L型節流閥

13    調速閥    Q型調速閥

（3）拆裝工具：內六角扳手（圓頭、T型、加長型）、游標卡尺、鋼尺、呆口扳手、螺絲刀、老虎鉗等必要的拆裝及測量用具。

三、實訓內容

（1） 各類典型液壓閥的拆卸裝配實驗；

（2） 各類典型液壓泵的拆卸裝配實驗；

（3） 液壓馬達等執行機構的拆卸裝配實驗等。
