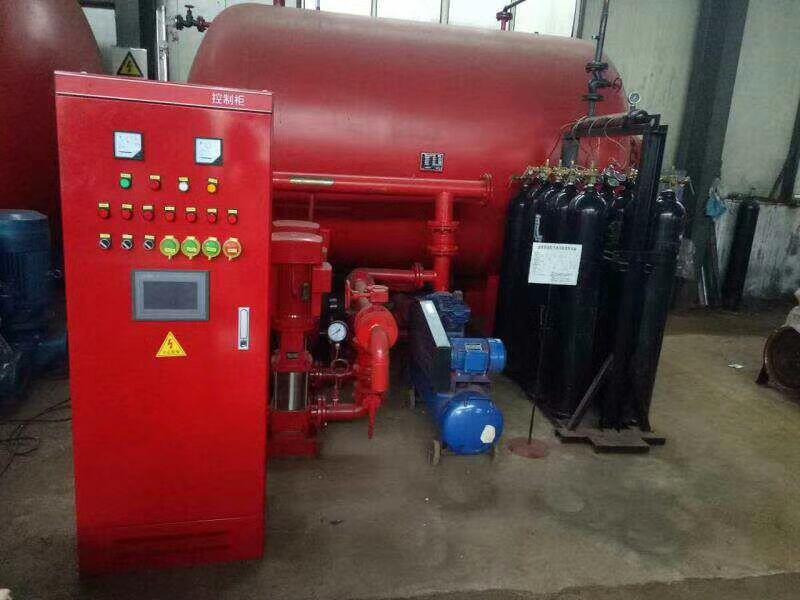

1、  設備組成：壓力罐、穩壓泵系統、汽瓶系統、汽泵、及控制系統。

2、  穩壓泵系統啟動與運行：啟動前首先向壓力罐及系統里充水，充到一定程度后，啟動穩壓泵繼續向系統打水，直至把穩壓罐內的水位提高到設定的水位上限即M1時，穩壓泵（兩台一備一用）自動停止，這時如果壓力處在系統設定的壓力下限P2（P1為系統壓力上限，P2為系統壓力下限）以下時，汽泵自動向罐內補氣直到壓力達到設定的穩壓系統壓力上限P1時汽泵停止。這是一個穩壓週期的完成，此時整個消防系統處在穩壓狀態。當系統內洩漏壓力下降到P2時，磁翻板液位計檢測到罐內水位如果下降了，當水位降至設定的水位下限M2時，穩壓泵系統自動啟動，向系統內補水，補到系統設定的水位上限時M1，水泵停止。（如果在補水的過程中罐內壓力過高，即高于設定的穩壓系統壓力上限，這時罐頂的電磁閥D2自動打開泄壓，以保障水能補到設定的水位），如果此時系統壓力低於系統設定的壓力下限時，這時汽泵自動啟動向罐內補氣, 一直補到系統設定的壓力上限P1時汽泵停止，如此反復運行以保証穩壓系統處在設定的水位（M1---M2）及壓力（P1---P2）範圍內，達到穩壓的目的。

3、  氣瓶系統：氣瓶組配有氣瓶N只、各氣瓶通過管路與一條DN25的管路相連，DN25管路與氣壓罐頂部相連，管路通斷由電磁閥D1控制，氣瓶內壓力在（12MPa---15MPa）公斤，出口壓力設定為系統的下限壓力以下P4=0.42。平時氣瓶系統並不工作一直處於休眠狀態，有火災發生時才投入工作。工作過程為當有火災發生時，穩壓系統壓力急劇下降，當下降到P4時，氣瓶組電磁閥D1打開，氣瓶組的高壓氣體伴隨氣泵的高壓氣體迅速打到氣壓罐內，把氣壓罐里的水迅速打到管道內，以保証10分鐘的應急消防水源供給。

4、  汽泵系統：本系統可設大小汽泵各一台或一臺大氣泵（2氣泵為一備一用）。其中大汽泵平時也是處於休眠狀態，只有在火災發生時或小汽泵出現故障時，它才啟動。它與氣瓶系統協同工作，平時是起穩壓保障作用，當有火災時協同氣瓶系統以最快的速度把氣壓罐里的水打到消防管路系統內。而小汽泵是平時只用於穩壓，因為在穩壓過程中用氣量很小，因此在大系統里設一大一小兩臺汽泵，系統小就設一台氣泵。
