光伏太陽能三相離網逆變器15KW帶工頻隔離變壓器支持感性負載

光伏太陽能三相離網逆變器15KW帶工頻隔離變壓器支持感性負載
型號:SDP-15KW
品牌:三迪
原產地:中國
類別:電子、電力 / 電源和配電設備 / 其它電源和配電設備
標籤︰離網逆變器 , 工頻逆變器 , 純正弦波逆變器
單價: ¥19000 / 件
最少訂量:1 件

產品描述

光伏太陽能三相離網逆變器15KW帶工頻隔離變壓器支持感性負載



產品簡介

我公司研發的工頻離網逆變器是通過全橋逆變將直流電能轉換成交流電的智能電源設備,該系列產品滿足5KW-500KW功率負載使用。本產品適用於太陽能/風能、儲能電站發電系統輸出波形為純正弦波, 完善的保護功能,整機效率高,空載損耗低。為無電山區、牧區、邊防、海島等電力缺乏和電網電壓不穩定的地區提供多能源供電解決方案。產品具有人性化設計、外觀大方、操作方便、液晶指示直觀、工作穩定、無噪音、無污染。輸出的純正弦波交流電適用於大多數工業電器及家用電器, 例如: 工業自動化控制、民用、火車、船舶、汽車、消防電力等電器設備。它主要針對電力控制系統的特點和要求設計製造,適合電力控制系統對供電設備高質量、高可靠性控制的要求,能滿足電力控制系統中各種終端設備的需求,同時也適合於其它需要穩定的交流輸電壓的場合。



性能特點:

  1. 核心元件均為進口器件,採用三菱的第6代IPM模塊性能穩定,使用壽命長,保護功能強大,更換維修方便。採用美國TI中央處理器DSP28335芯片,響應迅速準確,給負載提供穩定乾淨的電源提供保障
  2. 整機採用模塊化設計,結構簡單、插拔式設計,便於維修,減少機器故障來回維修的隱形成本;
  3. 根據產品配置條件、調整系統的使用模式:逆變優先或市電旁路優先可任意設置;
  4. 雙模式啟動選擇功能,通過液晶設置可以設置降壓啟動和變頻啟動兩種方式。這樣可以充分發揮逆變器的功率,再也不需要在帶電機,感性負載時擴大逆變器的容量,給用戶節省了費用;
  5. 輸出頻率可以自行設置,例如想控制電機轉速設置為30HZ,逆變器就輸出30HZ。此功能非常方便客戶使用於不同的負載類型;
  6. 輸入直流電壓範圍可以設置,例如過壓點,欠壓點,過壓恢復點,欠壓恢復點都可通過液晶屏來設置。此功功能方便可以增加或減少蓄電池,光伏組件靈活使用;
  7. 輸出保護功能完善,有輸出過壓、過載、過溫、短路、自診斷保護等多種保護;
  8. 人性化安全設計,採用隔離變壓器設計方案,輸入輸出完全電氣隔離,輸入輸出都配有塑殼斷路器,為用戶節省開關,安裝方便安全。帶電部位全封閉,防止觸電;
  9. LCD+LED顯示,可以顯示輸入輸出電壓,電流,用電量,故障代碼,方便用戶迅速查找故障指導維修
  10. 採用SVPWM空間矢量算法,高轉換效率、高瞬間功率及低無負載損耗轉換效率可以到93%以上;
  11. 寬電壓輸入可按照客戶要求定製,輸入電壓範圍從100-400V,200-500V,300-600V 或450-850VDC,適用於太陽能/風能系統無儲能蓄電池,直流輸入直接接太陽能板/風力發電機,在線式切換時間為0秒;
  12. 本產品通過歐洲CE (EMC和LVD)和ISO9001質量管理體系認証;

可選配置】

RS485/CAN通訊;

市電互補功能;



Technical Parameter

Model

SDP-15KW

SDP-20KW

Isolation mode

Low Frequency Transformer

DC Input

Rated voltage (Vdc)

192Vdc

240Vdc

240Vdc

360Vdc

Rated current (A)

78A

62.5A

83A

55.5A

Input voltage range (Vdc)

172~275V

216~340V

216~340V

324~480V

AC Output

Rated power (Kw)

15KW

20KW

Rated voltage

220V±3%

380V±3%

220V±3%

380V±3%

Number of phases

1 phase 2 wire

3 phase 4 wire

1 phase 2 wire

3 phase 4 wire

Rated current (A)

68A

23A

90A

30A

Rated output voltage range (V)

110/120/220/230/240/380/400/415/440/480VAC (optional)

Output frequency

50Hz or 60Hz ±0.05 (Can set)

Waveform

Pure sine wave

Waveform distortion rate  (THD)

Linear load≤2%

Dynamic Response time (Load 0←→100%)

5%, ≤50ms

Power Factor (PF)

0.99

Inverter Efficiency

>93%

Electrical insulation properties

2000Vac1 Minute

Protection Function

Overload Ability

150%10s

Protection

Input reverse polarity, under voltage, overvoltage, output over-current, short circuit, overheating etc.

Display

LCD+LED

Communication interface (optional)

RS485 (AB)

Method of working

Working continuously

Cooling method

Fan-cooled

Short-circuit protection

No automatic recovery, need to restart the machine

Working Environment & Mechanical dimension

Degree of protection

IP20 (indoor)

Working Altitudem

≤3000m

Working temperature ()

-20+50

Relative humidity ()

0~90%, No condensation

Noise ( 1 meter)

≤55dB

Unit size: (W x D x H)

550×550×860mm

Reference weight(Kg)

155Kg

170Kg

Our company can adjust parameter configuration according to users requirement.

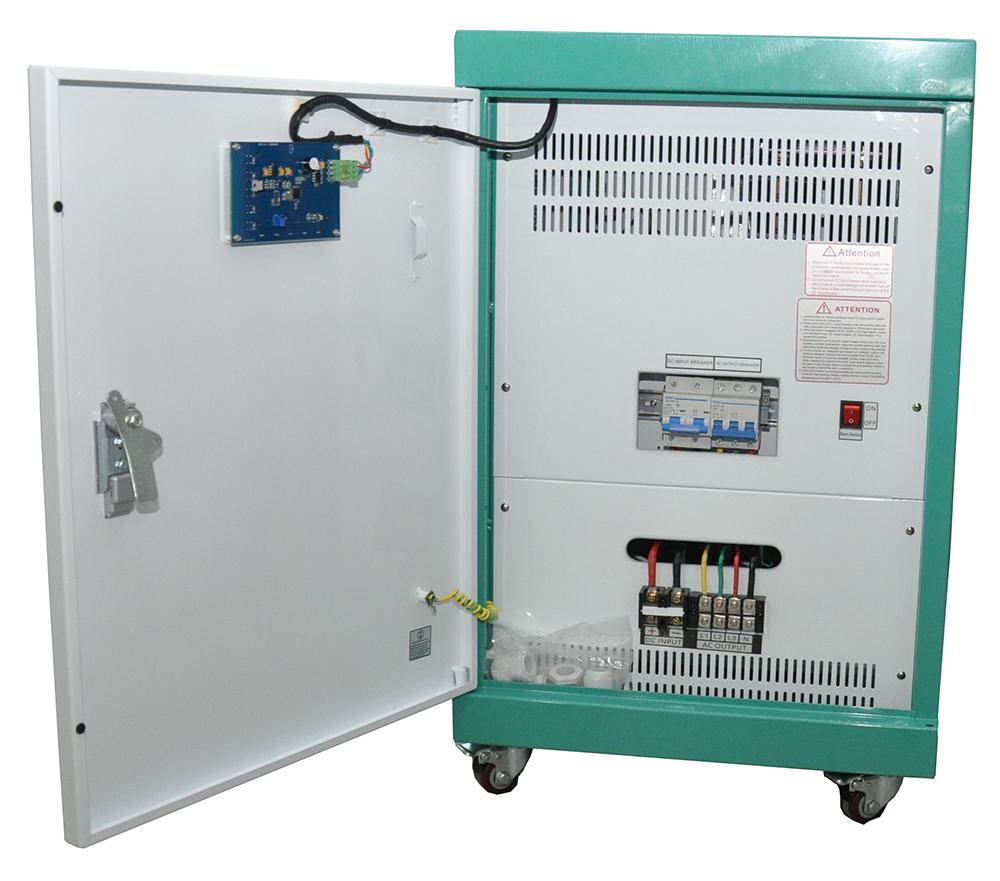

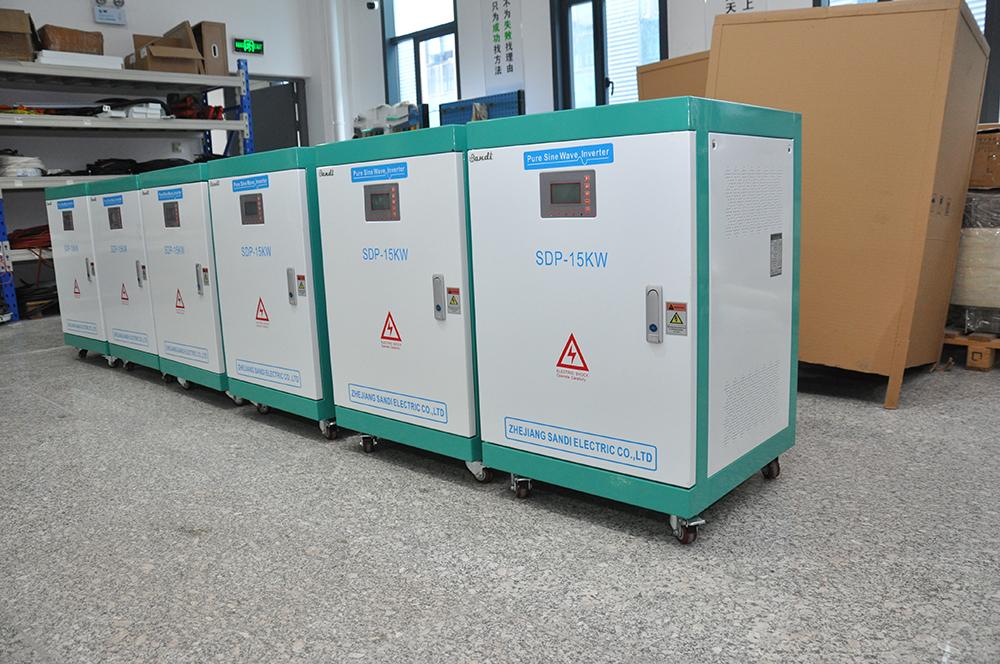

光伏太陽能三相離網逆變器15KW帶工頻隔離變壓器支持感性負載 1光伏太陽能三相離網逆變器15KW帶工頻隔離變壓器支持感性負載 2光伏太陽能三相離網逆變器15KW帶工頻隔離變壓器支持感性負載 3光伏太陽能三相離網逆變器15KW帶工頻隔離變壓器支持感性負載 4
