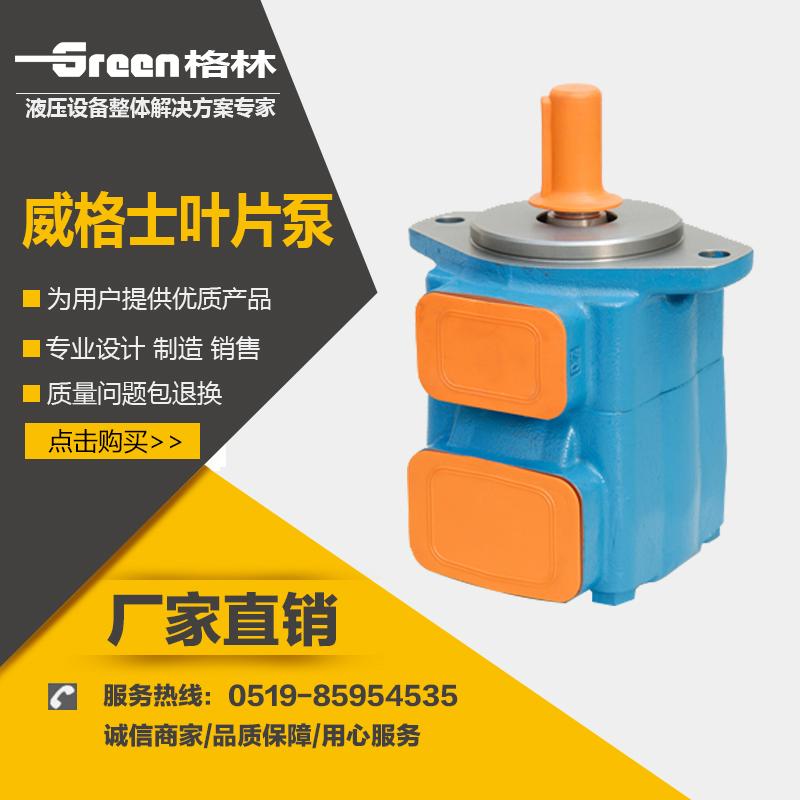

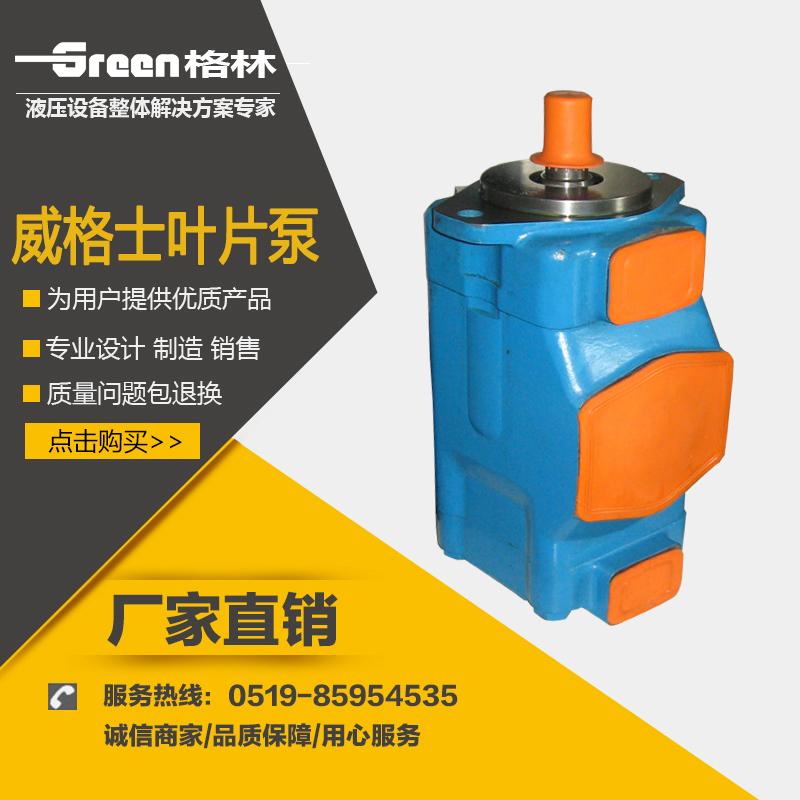

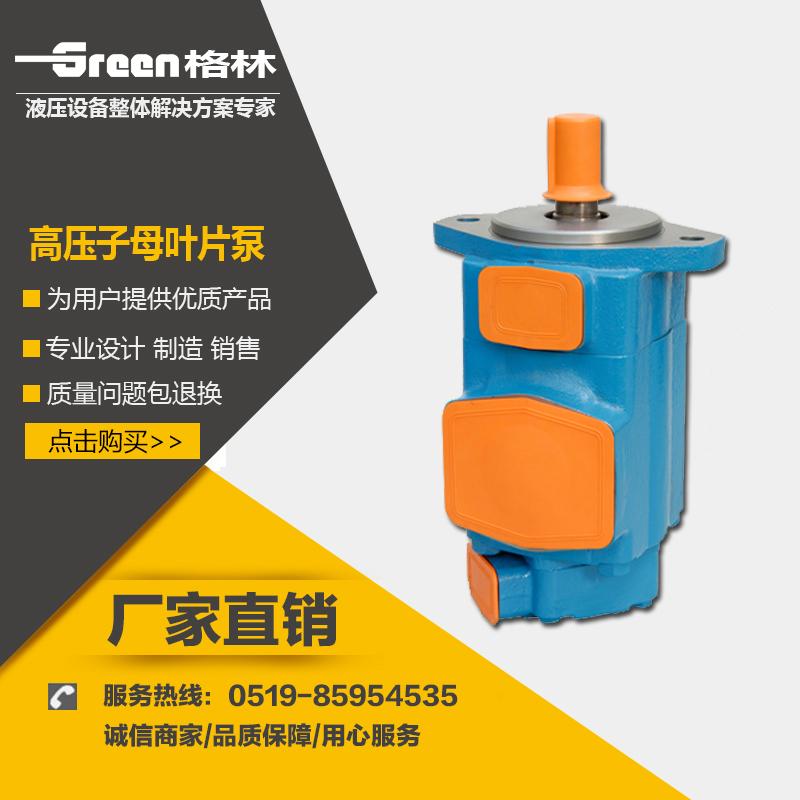

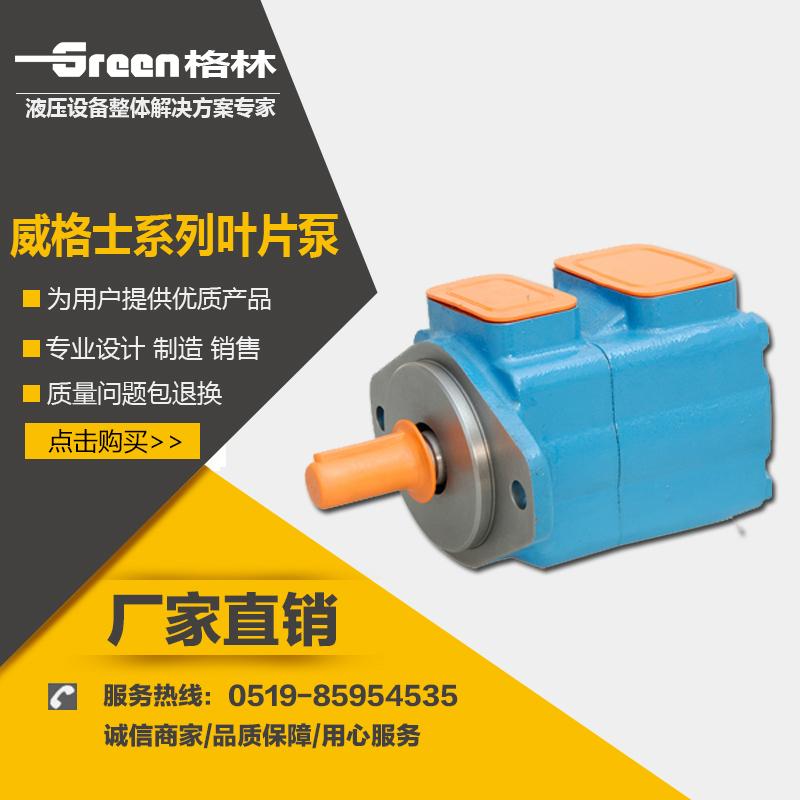

V系列低噪聲子母葉片泵適合於機床行業等工業應用。
該系列葉片泵具有壓力高、流量大、體積小、運轉平穩、噪聲低、容積效率高和壽命長等特點，主要技術性能達到了國際同類產品的先進水平，可廣氾用於機床、塑機、壓鑄機、橡膠機械及各類液壓系統等領域。

型號說明

**V	*	-*	-*	**	*
系列號	單泵或雙泵軸端泵的幾何排量代號	雙泵蓋端泵的幾何排量代號	軸伸形式 1- 標準型 86-加強型 11 151 174花鍵型	出油口位置(從泵蓋端看) -*雙泵時，P2出油口位置 *-雙泵時，P1出油口位置	旋向(從軸端看) L；左旋，右旋時省略

V 系列單泵技術參數

系列號	排量代號	幾何排量r	V系列		重量
			最高轉速	最高壓力
20V	2	7	1800	14	12
	3	10		21
	4	13
	5	18
	6	19
	7	23
	8	27
	9	30
	10	33
	11	36
	12	40		16
	14	45		14
25V	10	33	1800	17.5	14.8
	12	40
	14	45
	17	55
	19	60
	21	67
35V	21	67	1800	17.5	22.7
	25	81
	30	97
	35	112
	38	121
45V	42	138	1800	17.5	34
	45	147
	50	162
	57	180
	60	193
	66	212
	75	237		14

V 系列雙泵技術參數

系列號	軸端泵排量代號	蓋端泵排量代號
2520V	10、12、14、17、19、21	2、3、4、5、6、7、8、9、10、11、12、14
2525V	10、12、14、17、19、21	10、12、14、17、19、21
3520V	21、25、30、35、38	2、3、4、5、6、7、8、9、10、11、12、14
3525V	21、25、30、35、38	10、12、14、17、19、21
4520V	42、45、50、57、60、66、75	2、3、4、5、6、7、8、9、10、11、12、14
4525V	42、45、50、57、60、66、75	10、12、14、17、19、21
4535V	42、45、50、57、60、66、75	21、25、30、35、38

V 系列單泵外形尺寸(mm)

系列號	Q	L	M	N	R	S	W	T	V
20V	156	133	63.5	101.6	55.4	76.2	175	146	14.2
25V	162	121	38	101.6	63.5	76.2	175	146	14.2
35V	185	125	38	127	69.9	82.6	213	181	17.5
45V	216	153	43	127	82.6	93.7	213	181	17.5



系列號	H	E	J	A	B	D	P	P1	K	F
20V	132	13	47.5	22.2	35.7	69.9	38.1	19	3/8″-16UNC-2B×19	1/2″-13UNC-2B×21
25V	118	13	69.9	35.7	26.2	52.4	38.1	25.4	1/2″-13UNC-2B×22.3	3/8″-16UNC-2B×19
35V	140	16	77.8	42.9	30.2	58.7	50.8	31.8	1/2″-13UNC-2B×23.8	7/16″-14UNC-2B×22.3
45V	159	16	106.4	61.9	35.7	69.9	76.2	38.1	5/8″-11UNC-2B×22.3	1/2″-13UNC-2B×23.8

進油口設定為C向

V 系列雙泵外形尺寸(mm)

進油口設定為C向
45度 A* B* C* D* 方向是除2525V和4535V外P2出油口位置。

系列號	A	B	C	P1	E	F	G	P	J	P2	L
2520V	50.8	26.2	12.7	25.4	52.4	101.6	9.53	63.5	88.9	19.1	14.2
2525V	50.8	26.2	12.7	25.4	52.4	101.6	9.53	63.5	88.9	25.4	14.2
3520V	62	30.1	15.9	31.7	58.7	127	9.53	76.2	106.3	19.1	17.5
3525V	62	30.1	15.9	31.7	58.7	127	9.53	76.2	106.3	25.4	17.5
4520V	69.9	35.7	15.9	38.1	69.9	127	12.7	88.9	120.6	19.1	17.5
4525V	69.9	35.7	15.9	38.1	69.9	127	12.7	88.9	120.6	25.4	17.5
4535V	77.8	35.7	15.9	38.1	69.9	127	12.7	101.6	130.2	31.7	17.5



系列號	M	N	O	Q	R	S	T	U	X	Y	Z
2520V	76.2	88.1	101.6	38.1	76.2	250	85.3	146.1	174.7	22.2	47.6
2525V	76.2	97.5	101.6	38.1	76.2	263	85.3	146.1	174.7	26.2	52.4
3520V	76.2	99.6	114.3	38.1	82.6	273.3	84	181	213	22.2	47.6
3525V	74.7	109.5	114.3	38.1	82.6	287.3	88.9	181	213	26.2	52.4
4520V	76.2	102	119.4	42.9	93.7	303.5	88.9	181	213	22.2	47.6
4525V	74.7	136	119.4	42.9	93.7	325	102.4	181	213	26.2	52.4
4535V	101.6	148.3	133.3	42.9	93.7	353	102.4	181	213	30.2	58.7



系列號	a	b	c
252*v	1/2″-13UNC-2B×23.8	3/8″-16UNC-2B×19.05	3/8″-16UNC-2B×19.05
352*v	5/8″-11UNC-2B×28.5	7/16″-14UNC-2B×22.2	3/8″-16UNC-2B×19.05
452*v	5/8″-11UNC-2B×31.75	1/2″-13UNC-2B×23.8	3/8″-16UNC-2B×19.05
4535*v	5/8″-11UNC-2B×31.75	1/2″-13UNC-2B×23.8	7/16″-14UNC-2B×22.3

V 系列可選軸伸



系列號	軸伸代號	A	B	D	E	F鍵寬×長
20V	1	59	9.53	22.23	24.5/24.4	4.75×32
25V 2520V	1	59	9.53	22.23	24.5/24.4	4.75×32
25V 252*v	86	78	9.53	25.37	28.3/28.1	6.36×50.8
35V 352*v	1	73.2	9.53	31.75	35.36/35.10	7.94×38.1
	86	86	9.53	34.75	38.6/38.3	7.94×54
45V 45**v	1	62	12.7	31.75	35.36/35.10	7.9×28.5
	86	87.4	12.7	38.07	42.4/42.1	9.53×50.8



系列號	軸伸代號	A	B	E	花鍵數據
20V	151	41.1	9.53	27.8	A
25V 2520V	11	44.5	9.53	27.8	A
252*v	174	59.9	9.53	29.2	B
35V 352*v	11	58.7	9.53	35.1	C
45V 45**v	11	61.9	12.7	39.6	C



花鍵數據標記	齒數	徑節	大徑	成形直徑	小徑	平齒根配合
A	13	16/32	22.17 22.15	19.03	18.63 18.35	大徑配合
B	14	12/24	31.22 31.11	27.48	27.0 26.7	側配合
C	14	12/24	31.7 31.67	27.2	26.99 26.64	大徑配合
