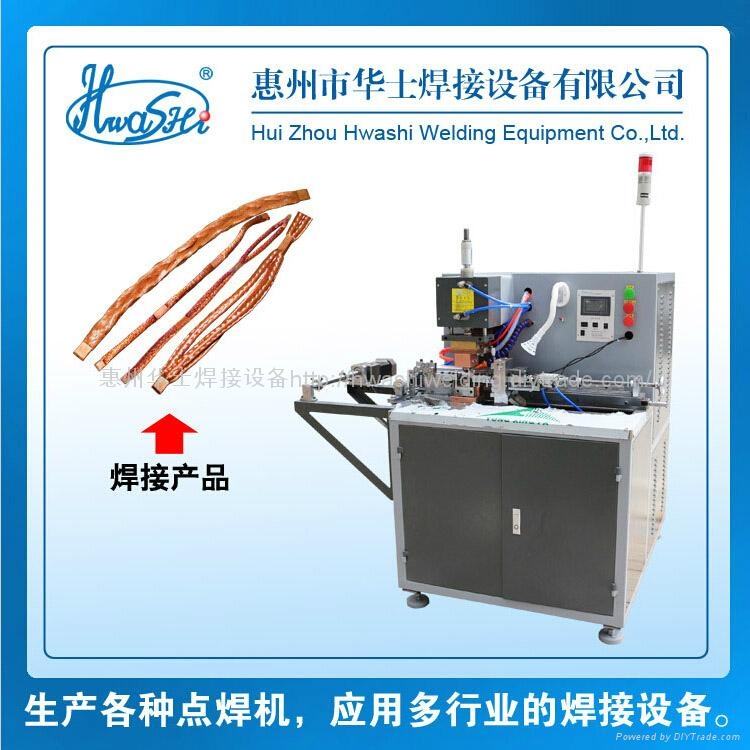

銅編織線焊接剪切機

銅編織線焊接剪切機
型號:WL-TP-50K
品牌:HWASHI
原產地:中國
類別:工業設備 / 通用機械 / 焊接設備與材料
標籤︰編織線焊接剪切機 , 銅編織線焊接機 , 鋁編織線焊接機
單價: -
最少訂量:1 件

產品描述




















國家知識產權局專利檢索入口

http://epub.sipo.gov.cn/index.action

品牌:華士焊接 型號:WL-TP-50K 頻段:高頻
控制方式:自動 焊接方式:壓力式 驅動形式:氣動
動力形式:高周波 焊接原理:點焊 作用對象:金屬
作用原理:脈衝 電流:交流 用途:焊接
樣式:臺式 加工精度:大功率 額定容量:50(KVA)
最大焊接厚度:1-10(mm)







氣動式焊接剪線交流脈衝專科點焊機利用 PLC 達到人機對話的目的,使整機能全自動完成焊接、剪切動作程序。剪切長度是利用目前精度高,定位準的步進電機來完成。焊接電源可設計標準的單相交流脈衝或者三相次級整流的方式。







性能特點:



→ 主機控制系統:設計採用日本松下觸摸屏作為人機界面,全中文菜單顯示,由同品牌的 PLC 作為整機程序控制系統,負責讀取數據,處
理控制信號,確保整機動作順序有效,更好的實現了人機對話。



→ 拉線系統:設計採用日本多摩川步進電機控制拉線導軌,拉線速度可調,拉線長度精準。



→ 焊接系統:設計採用自行研發的智能型微電腦控制系統,來電電壓波動時焊接電流自動補償,確保焊接性能穩定。



→ 切刀系統:設計採用日本切刀刀片,結構採用氣動直動式運行方式。長度設計功能:中文界面,只要在相關菜單下輸入導線長度,即可得
到所需的導線長度。



→ 預計數功能:中文界面,只要在相關菜單下輸入需要導線的數量,生產焊接達到該數量后即可停機。



→ 報警功能:原材料用完后將提示報警,拉線夾未到起點時報警提示,確保操作的便利及長度的精準。



→ 密碼功能:改變設定數據需正確密碼進入數據修改程序方能修改,確保安全生產。







適用行業:配電開關,斷路器等電器件中的連接導線的焊接製作。可焊接、剪切1-25平方的單線、雙線、三

線合一的軟銅線,剪切長度20-300mm隨機可調,導線截面可設計成半圓、方形、六角形等不同形狀。







基本參數:



型 號

輸入功率

剪切精度

汽缸直徑

輸入電壓

輸入電流

行 程

WL-TP-35K

16KW

±0.5mm

100mm

380V

16000A

50pcs/min(定長度)

WL-TP-50K

25KW

±0.5mm

100mm

380V

19500A

50pcs/min(定長度)

WL-TP-75K

35KW

±0.5mm

100mm

380V

24000A

50pcs/min(定長度)

WL-TP-100K

40KW

±0.5mm

100mm

380V

30000A

50pcs/min(定長度)

WL-TP-150K

50KW

±0.5mm

100mm

380V

40000A

30pcs/min(定長度)



注:規格參數如有變更,恕不另行通知!以本公司最新產品為準。
