渦街流量傳感器，鍋爐蒸氣流量計，廣東氣體流量計

產品描述

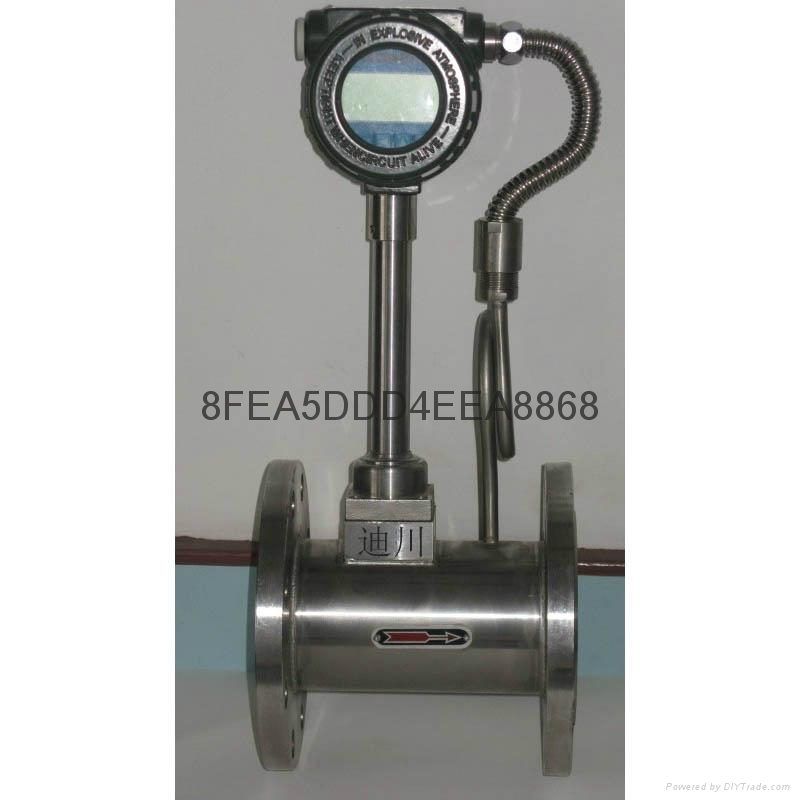

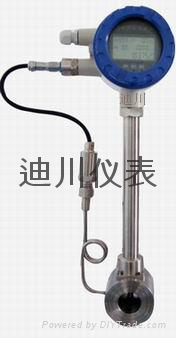

LUGB型渦街型鍋爐飽和蒸氣流量傳感器是一種流體振動式新型流量傳感器測量範圍廣、壓損小、性能穩定、準確度高和安裝使用方便等優點，廣氾用於封閉工業管道中液體、汽體和蒸汽介質體積和質量流量的測量。

特點

1、故性穩定、可靠性高、傳感器內無可動部件，結構簡單而牢固，因而壓損小、維護量小、使用壽命長；

2、範圍度寬達15：1、20：1

3、法蘭夾持式連接，方便、簡單，易於操作

4、通用性強，與多種流量積算儀組成測量、控制系統

技術參數

1、測量介質：液體、氣體、過熱/飽和蒸汽

2、測量範圍：正常工作範圍，雷諾數為20,000-7,000,000；測量可能範圍：雷諾數為8,000-7,000,000

3、精度等級：液體，指示值±1.0%氣體，指示值±1.0%

蒸汽，指示值±1.5%

4、輸出信號：三線2線電壓脈衝低電平：0~1V ；高電平，大於4V，占空比為50%二線制/三線制電流4~20Ma

5、介質溫度：普通型、高溫型、防爆型

6、工作壓力：0~1.6MPA

型譜								說明
LU								渦街流量儀表
G								傳感器
檢測方式		B						壓電式傳感器
		E						電容式傳感器
公稱通徑		A	DN10 … DN300					DN10 … 單位：mm DN300
連接方式			A1	僅對滿管型				法蘭連接型
			A2	僅對滿管型				法蘭卡裝型（標準型）
			A3	僅對滿管型				卡箍連接型
			A4	僅對插入型				簡易插入型
			A5	僅對插入型				球閥插入型
測量介質				B1				液體
				B2				氣體
				B3				蒸汽
測量溫度					C1 C2 C3 C4		………………………………………表示0～70℃ ………………………………………表示80～150℃ ………………………………………表示150～250℃ ………………………………………表示250以上
使用環境						P		普通型
						B		防爆型
輸出信號							F1	脈衝輸出
							F2	4～20mA電流輸出，液晶顯示
							F3	3.6V鋰電池供電
							F4	帶溫度補償
							F5	帶壓力補償
							FR	RS-485通訊
							FH	有HART通訊功能
選型說明	例如： LUGEDN10-A2-B3-PF2 滿管型壓電式渦街流量儀表，儀表通徑為DN10，法蘭卡裝型連接，介質為蒸汽,普通 4～20mA電流信號輸出
